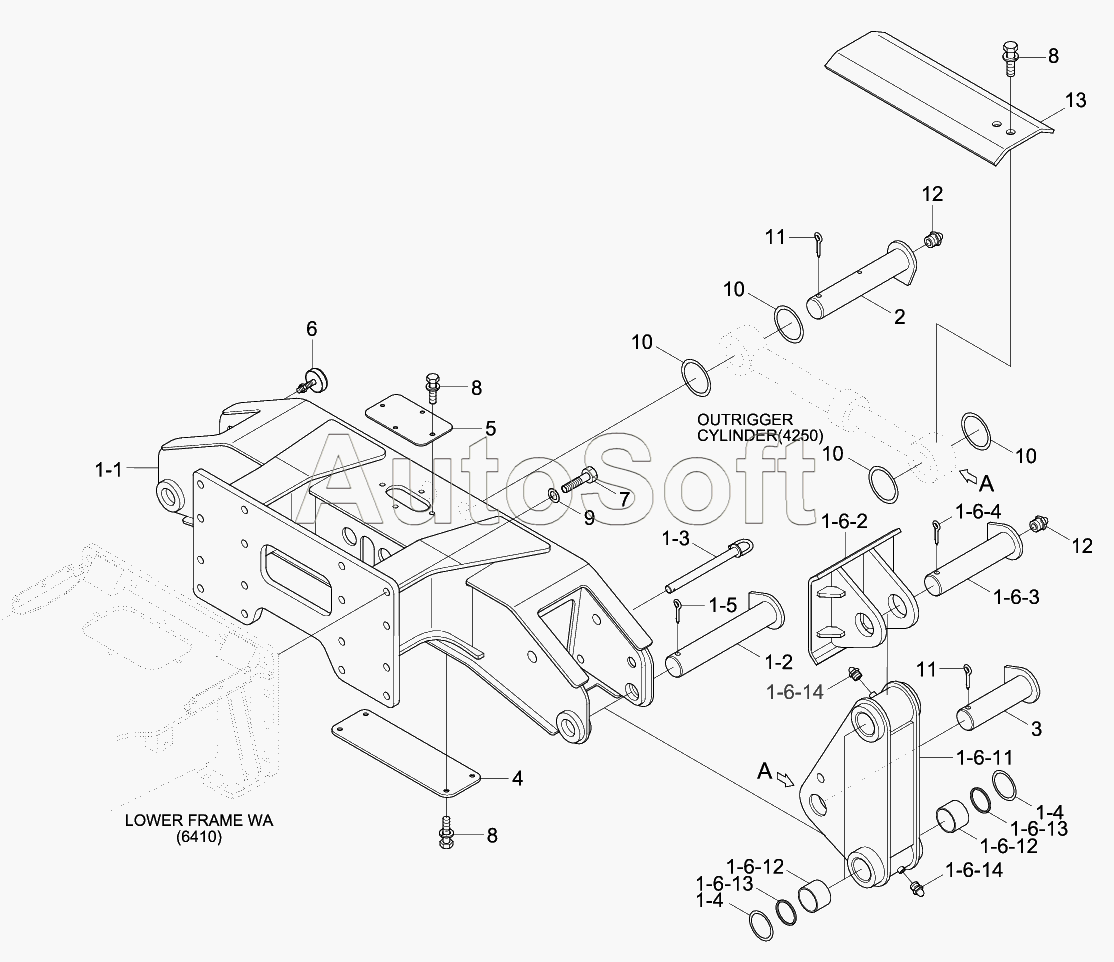

Каталог запасных частей к технике: Hyundai R140W-9 (2013). OUTRIGGER MOUNTING-REAR
12
12
11
11
1-6-4
1
1-1
1-2
1-3
1-4
1-4
1-5
1-6
1-6-1
1-6-2
1-6-3
1-6-11
1-6-12
1-6-12
1-6-13
1-6-13
1-6-14
1-6-14
2
3
4
5
6
7
8
8
8
9
10
10
10
10
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Outrigger Assy-Rear | |
| 1-1 | 5***0 | Frame Wa-Rear O/R | |
| 1-2 | 5***0 | Pin Assy | |
| 1-3 | 5***G | Pin-Safety | |
| 1-4 | S***0 | Shim-Round | |
| 1-5 | S***2 | Pin-Split | |
| 1-6 | 5***0 | Leg & Foot Assy | |
| 1-6-1 | 5***0 | Leg Assy | |
| 1-6-11 | 5***0 | Leg Wa | |
| 1-6-12 | 5***0 | Bushing | |
| 1-6-13 | Y***1 | Seal-Dust, Dli, Kpu | |
| 1-6-14 | S***2 | NIPPLE-GREASE | |
| 1-6-2 | 5***0 | Foot Wa | |
| 1-6-3 | 5***0 | Pin Assy | |
| 1-6-4 | S***2 | Pin-Split | |
| 10 | S***0 | Shim-Round | |
| 11 | S***2 | Pin-Split | |
| 12 | S***2 | NIPPLE-GREASE | |
| 13 | 5***G | Cover-Cyl Rod | |
| 2 | 5***0 | Pin Assy | |
| 3 | 5***0 | Pin Assy | |
| 4 | 5***0 | Plate-Cover | |
| 5 | 5***0 | Cover | |
| 6 | 5***0 | Reflector-Rear | |
| 7 | S***D | Bolt-Hex | |
| 8 | S***6 | BOLT-W/WASHER | |
| 9 | S***6 | WASHER-HARDENED |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
