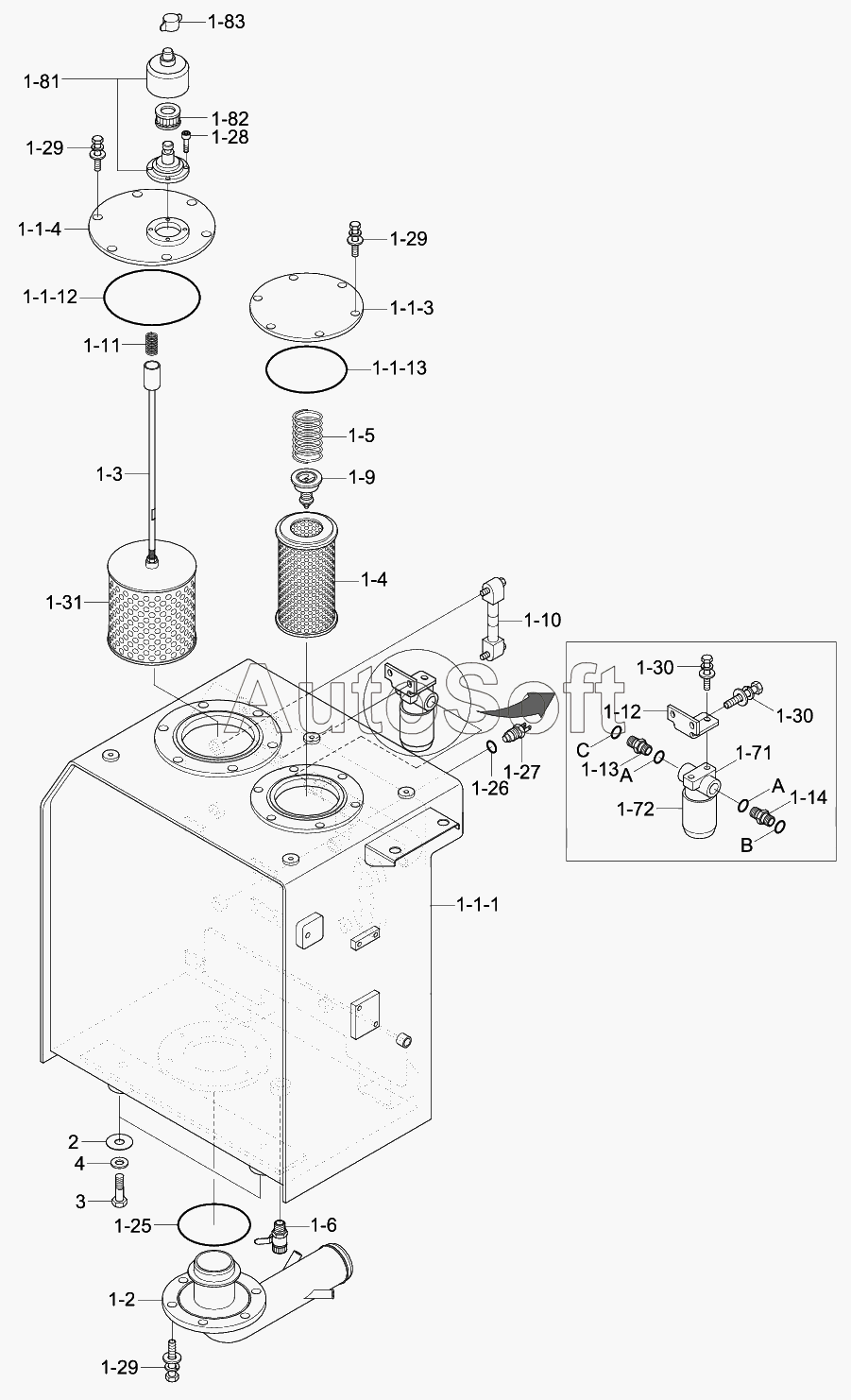

Каталог запасных частей к технике: Hyundai R140W-9 (2013). HYDRAULIC TANK
1-1-1
3
1
1-1-1
1-1-3
1-1-4
1-1-12
1-1-13
1-2
1-3
1-4
1-5
1-6
1-7
1-8
1-9
1-10
1-11
1-12
1-13
1-14
1-25
1-26
1-27
1-28
1-29
1-29
1-29
1-30
1-30
1-31
1-71
1-72
1-81
1-82
1-83
2
3
4
A
A
B
C
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***y | Fuel & Hyd Tank Assy | |
| 1-1-1 | 3***1 | Hyd Tank Wa | |
| 1-1-1 | 3***2 | Hyd Tank Wa | |
| 1-1-12 | S***1 | O-RING | |
| 1-1-13 | S***1 | O-Ring | |
| 1-1-3 | 3***0 | Cover-Return | |
| 1-1-4 | 3***0 | Cover-Suction | |
| 1-10 | E***3 | GAUGE-LEVEL | |
| 1-11 | E***4 | SPRING | |
| 1-12 | 3***0 | BRACKET | |
| 1-13 | X***9 | Connector-Orfs | |
| 1-14 | X***5 | CONNECTOR-ORFS | |
| 1-2 | 3***0 | Pipe Assy-Suction | |
| 1-25 | S***1 | O-RING | |
| 1-26 | 2***0 | PACKING-TEMP SW | |
| 1-27 | 2***0 | SENDER-TEMP | |
| 1-28 | S***6 | BOLT-SOCKET | |
| 1-29 | S***6 | BOLT-W/WASHER | |
| 1-3 | 3***0 | Strainer Assy | |
| 1-30 | S***6 | BOLT-W/WASHER | |
| 1-31 | 3***9 | Element-Suction | |
| 1-4 | 3***0 | Element-Return Filter | |
| 1-5 | E***0 | Spring | |
| 1-6 | 3***0 | VALVE-DRAIN | |
| 1-7 | 3***0 | FILTER-DRAIN | |
| 1-71 | 3***0 | HEAD-DRAIN FILTER | |
| 1-72 | 3***0 | CARTRIDGE-DRAIN FILTER | |
| 1-8 | 3***0 | Air Breather | |
| 1-81 | P***R | Body | |
| 1-82 | 3***0 | Element | |
| 1-83 | X***1 | Nut Cap | |
| 1-9 | E***6 | VALVE-BYPASS | |
| 2 | 3***0 | SHIM | |
| 3 | S***D | Bolt-Hex | |
| 3 | S***D | BOLT-HEX | |
| 4 | 9***A | WASHER-HARDENED | |
| A | S***4 | O-RING | |
| B | S***1 | O-RING | |
| C | S***1 | O-RING |
