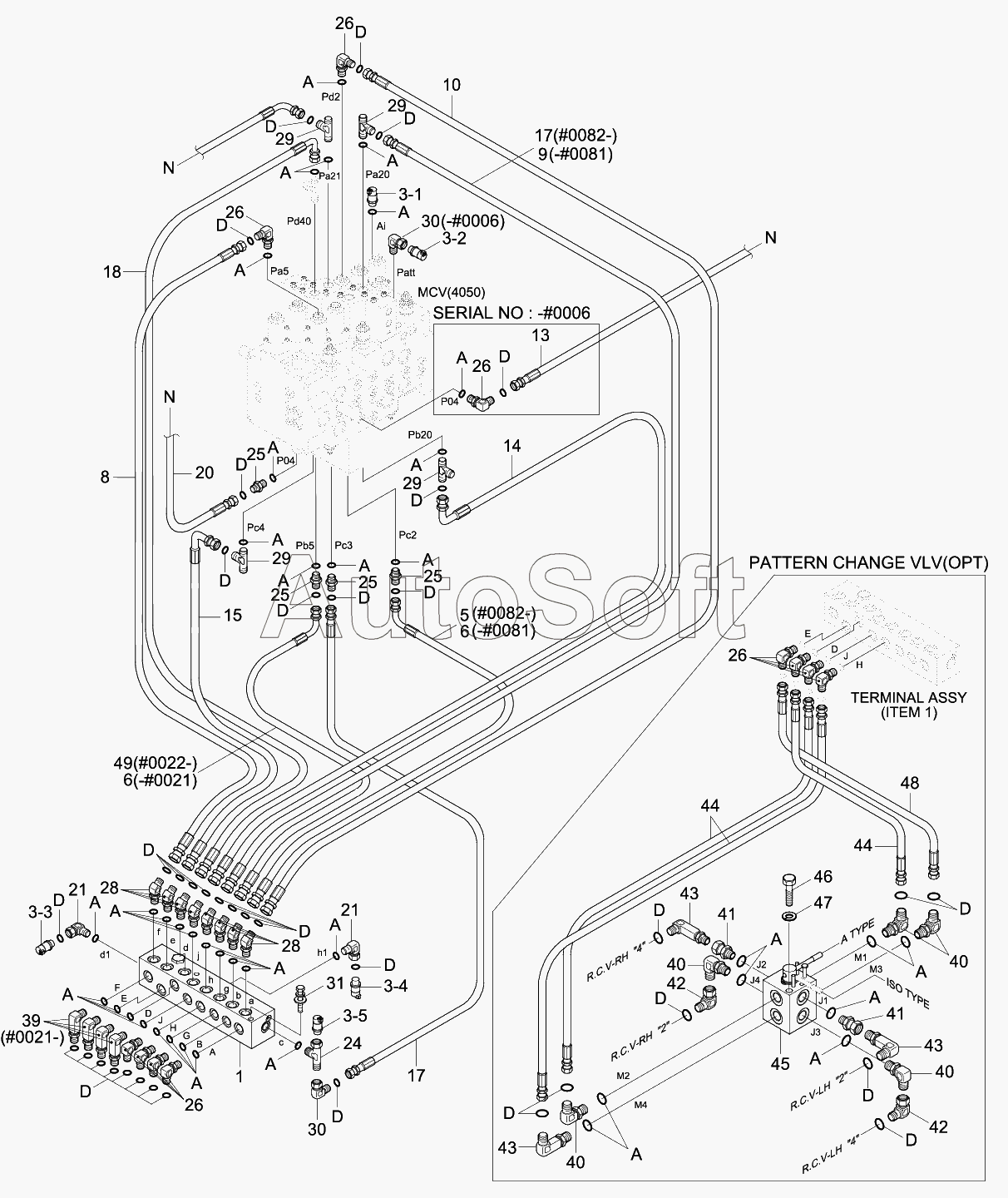

Каталог запасных частей к технике: Hyundai R140W-9 (2013). PILOT HYD PIPING (CONTROL 1)
43
43
43
42
42
41
41
40
40
40
40
3-5
3-5
3-4
3-4
3-3
3-3
3-2
3-2
3-1
14
15
18
1
3-1
5
6
6
8
9
10
13
14
15
17
17
18
20
21
21
24
25
25
25
25
26
26
26
26
26
28
28
29
29
29
29
30
30
31
39
44
44
45
46
47
48
49
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Block-Terminal | |
| 10 | X***2 | Hose Assy-Synf, Orfs | |
| 13 | X***6 | HOSE ASSY-ORFS 0X90 | |
| 14 | X***8 | Hose Assy-Orfs 0x90 | |
| 14 | X***2 | Hose Assy-Orfs 0x90 | |
| 15 | X***0 | Hose Assy-Orfs 0x90 | |
| 15 | X***3 | Hose Assy-Orfs 0x90 | |
| 17 | X***8 | Hose Assy-Orfs 0x90 | |
| 18 | X***9 | Hose Assy-Orfs 0x90 | |
| 18 | X***2 | Hose Assy-Orfs 0x90 | |
| 20 | X***4 | HOSE ASSY-ORFS 0X90 | |
| 21 | 3***0 | ADAPTER | |
| 24 | 3***0 | TEE-RUN TYPE/TEST | |
| 25 | X***1 | CONNECTOR-ORFS | |
| 26 | X***1 | ELBOW-90,ORFS | |
| 28 | X***1 | ELBOW-45,ORFS | |
| 29 | X***1 | TEE-R/TYPE,ORFS | |
| 3-1 | 3***0 | SENSOR-PRESSURE | |
| 3-1 | 3***0 | Sensor-Pressure | |
| 3-2 | 3***0 | SENSOR-PRESSURE | |
| 3-2 | 3***0 | Sensor-Pressure | |
| 3-3 | 3***0 | SENSOR-PRESSURE | |
| 3-3 | 3***0 | Sensor-Pressure | |
| 3-4 | 3***0 | SENSOR-PRESSURE | |
| 3-4 | 3***0 | Sensor-Pressure | |
| 3-5 | 3***0 | SENSOR-PRESSURE | |
| 3-5 | 3***0 | Sensor-Pressure | |
| 30 | X***0 | ELBOW-90 SWIVEL,ORFS | |
| 31 | S***6 | BOLT-SOCKET | |
| 39 | 3***0 | ELBOW-90,LONG | |
| 40 | X***1 | ELBOW-90,ORFS | |
| 41 | 3***0 | ADAPTER | |
| 42 | X***0 | ELBOW-90 SWIVEL,ORFS | |
| 43 | 3***0 | ELBOW-90,LONG | |
| 44 | X***0 | Hose Assy-Synf, Orfs | |
| 45 | 3***0 | SELECTOR VLV-MULTIMODE | |
| 46 | S***6 | Bolt-Hex | |
| 47 | S***6 | WASHER-SPRING | |
| 48 | X***2 | Hose Assy-Synf, Orfs | |
| 49 | X***5 | Hose Assy-Orfs 0x90 | |
| 5 | X***2 | HOSE ASSY-SYNF,ORFS | |
| 6 | X***6 | Hose Assy-Synflex, Orfs | |
| 8 | X***9 | Hose Assy-Synf, Orfs | |
| 9 | X***1 | Hose Assy-Synf,Orfs | |
| A | S***4 | O-RING | |
| D | S***1 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
