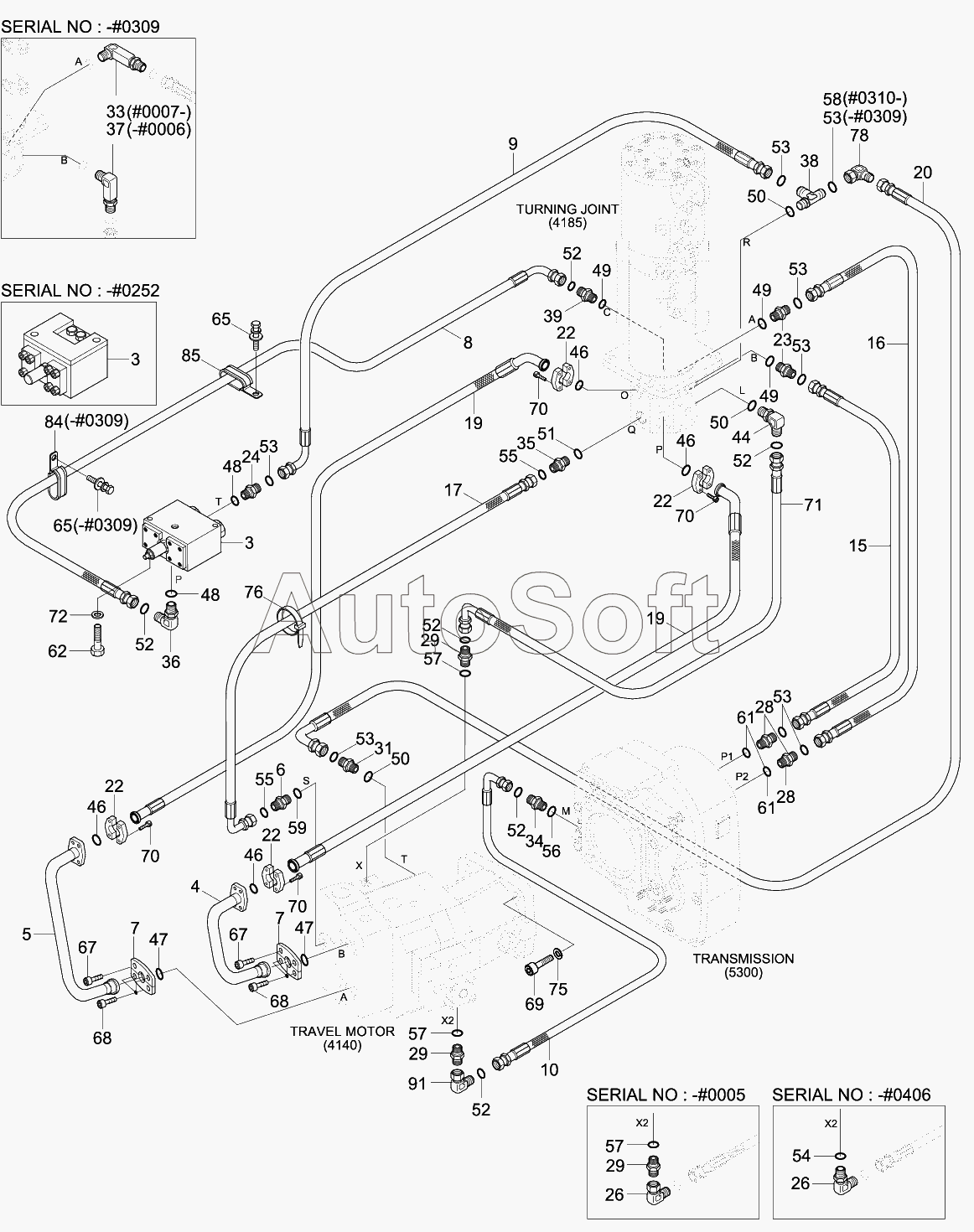

Каталог запасных частей к технике: Hyundai R140W-9 (2013). LOWER HYD PIPING 1
47
47
56
55
55
54
53
53
53
53
53
53
53
52
52
52
52
52
52
51
50
50
50
49
49
49
48
48
57
57
57
46
46
46
46
39
38
37
36
35
34
33
70
70
70
70
44
91
85
84
78
76
75
72
71
31
69
68
68
67
67
65
65
62
61
61
59
58
19
56
51
39
38
34
31
26
20
20
71
19
17
16
16
9
9
8
8
16
29
29
29
28
28
26
26
24
23
22
22
22
22
20
19
19
17
3
15
10
9
8
7
7
6
5
4
3
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| P913-062012 | P***2 | Hose Assy-Orfs 0x0 | |
| 3 | 3***0 | Valve-Locking | |
| 3 | 8***4 | Valve-Locking | |
| 4 | 3***1 | Pipe Assy | |
| 5 | 3***1 | Pipe Assy | |
| 6 | 3***0 | Connector-Orfs | |
| 7 | P***5 | FLANGE-SPLIT | |
| 8 | P***6 | Hose Assy-Orfs 0x0 | |
| 8 | P***8 | Hose Assy-Orfs 0x0 | |
| 8 | P***6 | Hose Assy-Orfs 0x90 | |
| 9 | P***5 | Hose Assy-Orfs 0x90 | |
| 9 | P***8 | Hose Assy-Orfs 0x90 | |
| 9 | P***9 | Hose Assy-Orfs 0x90 | |
| 10 | P***5 | Hose Assy-Orfs 0x90 | |
| 15 | P***6 | Hose Assy-Orfs 0x0 | |
| 16 | P***7 | Hose Assy-Orfs 0x0 | |
| 16 | P***9 | Hose Assy-Orfs 0x0 | |
| 16 | P***2 | Hose Assy-Orfs 0x45 | |
| 17 | P***1 | Hose Assy-Orfs 0x90 | |
| 17 | P***2 | Hose Assy-Orfs 0x90 | |
| 19 | 3***0 | Hose Assy-Flg 0x45 | |
| 19 | 3***1 | Hose Assy-Flg 0x45 | |
| 19 | P***7 | Hose Assy-Flg 0x45 | |
| 20 | P***7 | Hose Assy-Orfs 0x90 | |
| 20 | P***0 | Hose Assy-Orfs 0x90 | |
| 20 | P***0 | Hose Assy-Orfs 0x90 | |
| 22 | P***2 | Flange-Hyd, Split | |
| 23 | X***2 | CONNECTOR-ORFS | |
| 24 | X***1 | CONNECTOR-ORFS | |
| 26 | X***1 | Elbow-90,Orfs | |
| 26 | X***0 | ELBOW-90 SWIVEL,ORFS | |
| 28 | X***5 | Connector-Orfs | |
| 29 | X***2 | Connector-Orfs | |
| 31 | X***3 | CONNECTOR-ORFS | |
| 31 | X***5 | Connector-Orfs | |
| 33 | 3***0 | ELBOW-90,LONG,ORFS | |
| 34 | 3***0 | Connector | |
| 34 | 3***0 | Connector | |
| 35 | X***5 | CONNECTOR-ORFS | |
| 36 | X***1 | ELBOW-90,ORFS | |
| 37 | X***2 | ELBOW-90,ORFS | |
| 38 | X***2 | Tee-R/Type, Orfs | |
| 38 | X***2 | Tee-R/Type,Orfs | |
| 39 | X***3 | CONNECTOR-ORFS | |
| 39 | X***2 | ELBOW-90,ORFS | |
| 41 | S***6 | WASHER-SPRING | |
| 44 | X***2 | ELBOW-90,ORFS | |
| 46 | Y***4 | O-RING | |
| 47 | Y***4 | O-RING | |
| 48 | S***4 | O-RING | |
| 49 | S***4 | O-RING | |
| 50 | S***4 | O-RING | |
| 51 | S***4 | O-Ring | |
| 51 | S***4 | O-RING | |
| 52 | S***1 | O-RING | |
| 53 | S***1 | O-RING | |
| 54 | Y***1 | O-RING | |
| 55 | S***1 | O-RING | |
| 56 | P***0 | Washer-Copper | |
| 56 | Y***1 | O-Ring | |
| 57 | P***0 | Washer-Copper | |
| 58 | S***1 | O-RING | |
| 59 | P***0 | Washer-Copper | |
| 61 | Y***1 | O-Ring | |
| 62 | S***6 | Bolt-Hex | |
| 64 | S***6 | BOLT-HEX | |
| 65 | S***6 | BOLT-W/WASHER | |
| 67 | S***6 | BOLT-SOCKET | |
| 68 | S***6 | Bolt-Socket | |
| 69 | S***6 | Bolt-Socket | |
| 70 | S***6 | BOLT-SOCKET | |
| 71 | P***9 | Hose Assy-Orfs 0x90 | |
| 71 | P***1 | Hose Assy-Orfs 0x90 | |
| 72 | S***6 | WASHER-SPRING | |
| 75 | S***6 | WASHER-SPRING | |
| 76 | S***2 | Clamp-Tube | |
| 78 | X***0 | ELBOW-90,SWIVEL,ORFS | |
| 84 | 3***0 | CLAMP-TUBE,INS SINGLE | |
| 85 | 3***0 | CLAMP-TUBE | |
| 91 | X***0 | ELBOW-90 SWIVEL,ORFS |
