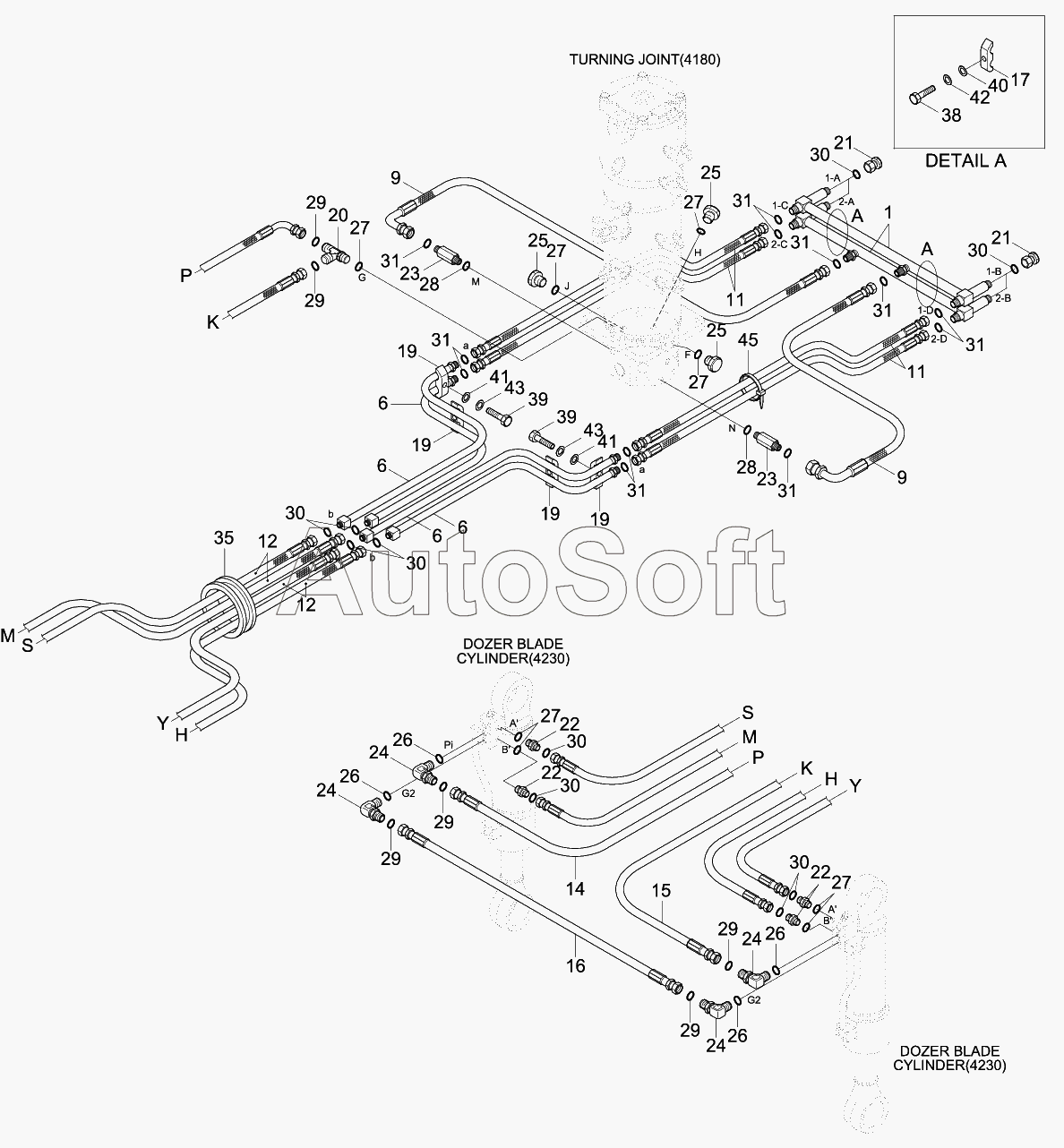

Каталог запасных частей к технике: Hyundai R140W-9 (2013). LOWER HYD PIPING (FRONT BLADE, -#0309)
25
25
25
45
43
43
42
41
41
40
39
39
38
35
31
31
31
31
31
31
31
31
30
30
30
30
30
30
30
29
29
29
29
29
29
28
28
27
27
27
27
27
27
26
26
26
26
1
24
24
24
24
23
23
22
22
22
21
21
20
19
19
19
19
17
16
15
14
12
12
11
11
9
9
6
6
6
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Pipe Assy | |
| 6 | 3***0 | Pipe Assy | |
| 9 | P***9 | Hose Assy-Orfs 0x90 | |
| 11 | P***9 | Hose Assy-Orfs 0x0 | |
| 12 | P***8 | Hose Assy-Orfs 0x0 | |
| 14 | P***9 | Hose Assy-Orfs 0x90 | |
| 15 | P***0 | Hose Assy-Orfs 0x0 | |
| 16 | P***4 | Hose Assy-Orfs 0x0 | |
| 17 | 3***0 | Clamp-Pipe | |
| 19 | 3***0 | Clamp Assy | |
| 20 | X***1 | Tee-R/Type, Orfs | |
| 21 | X***4 | Cap-Hyd,Orfs | |
| 22 | X***2 | CONNECTOR-ORFS | |
| 23 | X***3 | Connector-Orfs, Long | |
| 24 | X***1 | ELBOW-90,ORFS | |
| 25 | P***3 | PLUG-HEX | |
| 26 | S***4 | O-RING | |
| 27 | S***4 | O-RING | |
| 28 | S***4 | O-RING | |
| 29 | S***1 | O-RING | |
| 30 | S***1 | O-RING | |
| 31 | S***1 | O-RING | |
| 35 | S***4 | Grommet | |
| 38 | S***6 | Bolt-Hex | |
| 39 | S***6 | Bolt-Hex | |
| 40 | S***6 | Washer-Plain | |
| 41 | S***6 | Washer-Plain | |
| 42 | S***6 | WASHER-SPRING | |
| 43 | S***6 | WASHER-SPRING | |
| 45 | S***0 | Clamp-Band |
