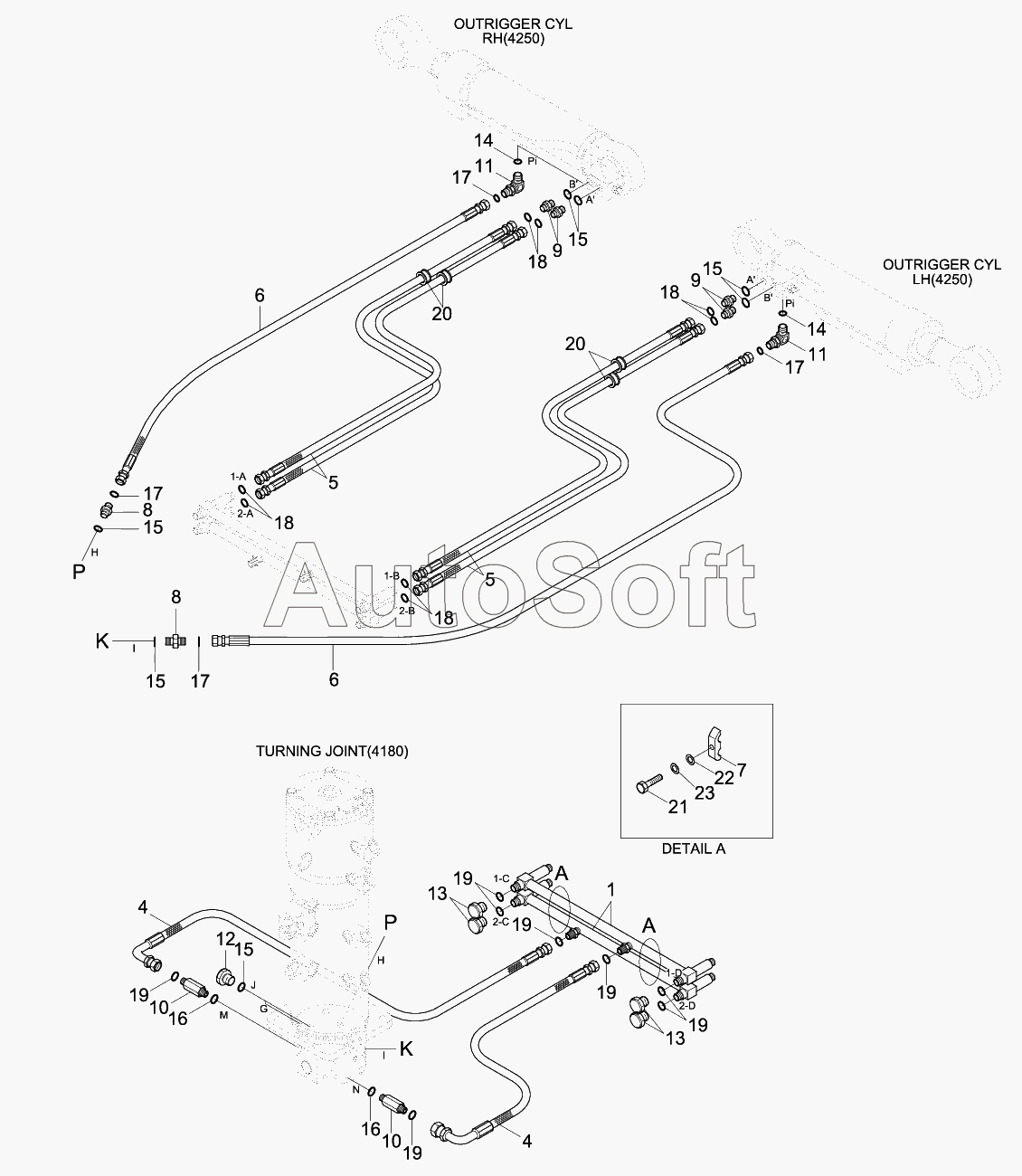

Каталог запасных частей к технике: Hyundai R140W-9 (2013). LOWER HYD PIPING (2 OUTRIGGER, -#0309)
13
13
23
22
21
20
20
19
19
19
19
19
19
18
18
18
18
17
17
17
17
16
16
15
15
15
15
15
14
14
10
12
11
11
10
10
9
9
8
8
7
6
6
5
5
4
4
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Pipe Assy | |
| 4 | P***9 | Hose Assy-Orfs 0x90 | |
| 5 | P***8 | Hose Assy-Orfs 0x0 | |
| 6 | P***9 | Hose Assy-Orfs 0x0 | |
| 7 | 3***0 | Clamp-Pipe | |
| 8 | X***3 | CONNECTOR-ORFS | |
| 9 | X***2 | CONNECTOR-ORFS | |
| 10 | X***3 | CONNECTOR-ORFS | |
| 10 | X***3 | Connector-Orfs, Long | |
| 11 | X***1 | ELBOW-90,ORFS | |
| 12 | P***3 | PLUG-HEX | |
| 13 | X***4 | Cap-Hyd,Orfs | |
| 14 | S***4 | O-RING | |
| 15 | S***4 | O-RING | |
| 16 | S***4 | O-RING | |
| 17 | S***1 | O-RING | |
| 18 | S***1 | O-RING | |
| 19 | S***1 | O-RING | |
| 20 | S***0 | GROMMET | |
| 21 | S***6 | Bolt-Hex | |
| 22 | S***6 | Washer-Plain | |
| 23 | S***6 | WASHER-SPRING |
