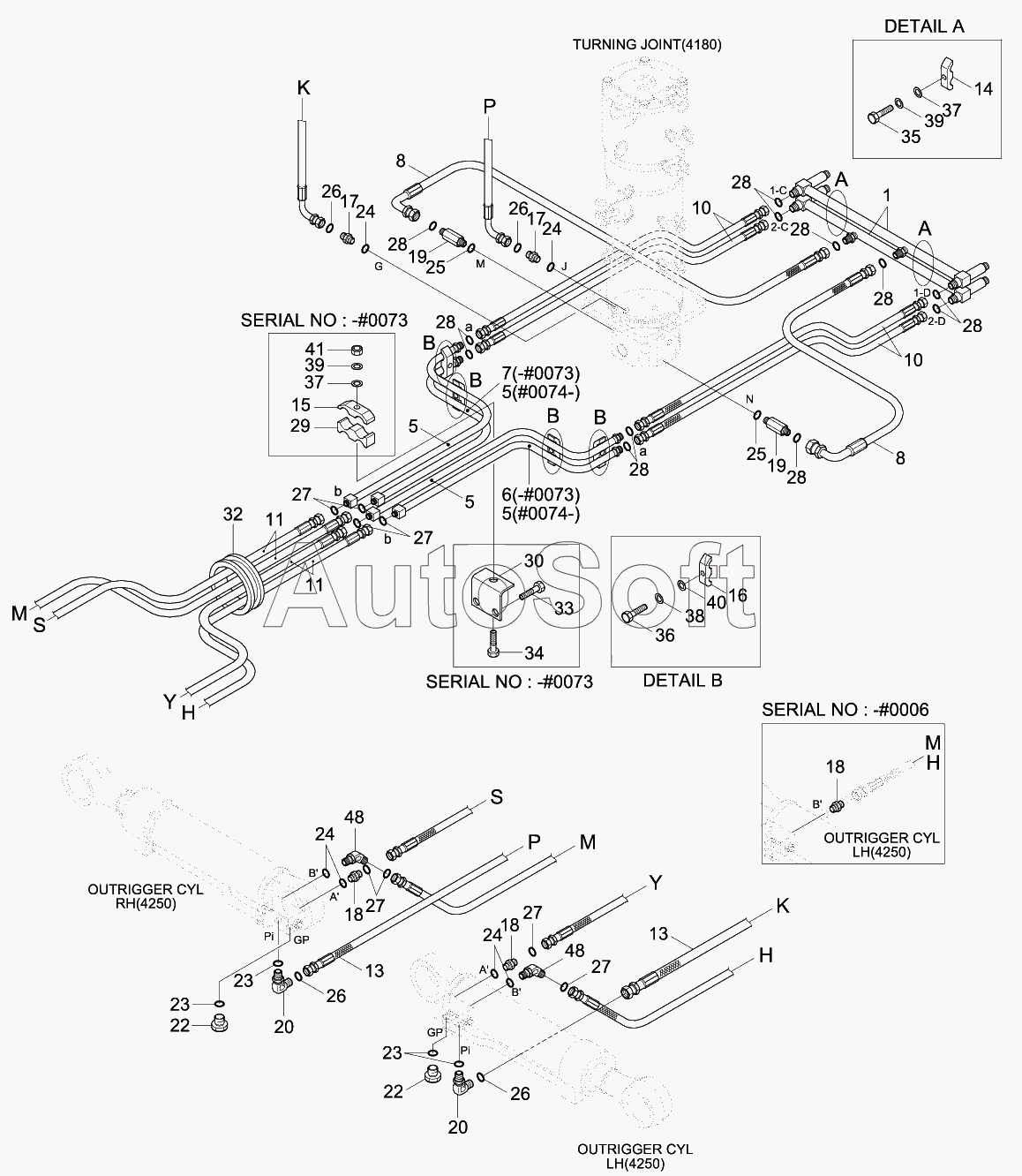

Каталог запасных частей к технике: Hyundai R140W-9 (2013). LOWER HYD PIPING 2 (F/OUT, R/DOZ, -#0309)
5
11
13
19
1
5
5
5
5
6
7
8
8
10
10
11
11
13
13
14
15
16
17
17
18
18
18
19
19
20
20
22
22
23
23
23
24
24
24
24
25
25
26
26
26
26
27
27
27
27
27
28
28
28
28
28
28
28
28
29
30
32
33
34
35
36
37
37
38
39
39
40
41
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Pipe Assy | |
| 5 | 3***0 | Pipe Assy | |
| 5 | 3***0 | Pipe Assy | |
| 6 | 3***0 | Pipe Assy | |
| 7 | 3***0 | Pipe Assy | |
| 8 | P***9 | Hose Assy-Orfs 0x90 | |
| 10 | P***9 | Hose Assy-Orfs 0x0 | |
| 11 | P***1 | Hose Assy-Orfs 0x0 | |
| 11 | P***3 | Hose Assy-Orfs | |
| 13 | P***4 | Hose Assy-Orfs 0x90 | |
| 13 | P***5 | Hose Assy-Orfs 0x90 | |
| 14 | 3***0 | Clamp-Pipe | |
| 15 | 3***0 | Clamp-Pipe | |
| 16 | 3***0 | Clamp Assy | |
| 17 | X***3 | CONNECTOR-ORFS | |
| 18 | X***2 | CONNECTOR-ORFS | |
| 19 | X***3 | CONNECTOR-ORFS | |
| 19 | X***3 | Connector-Orfs, Long | |
| 20 | X***1 | ELBOW-90,ORFS | |
| 22 | P***2 | Plug-Hex | |
| 23 | S***4 | O-RING | |
| 24 | S***4 | O-RING | |
| 25 | S***4 | O-RING | |
| 26 | S***1 | O-RING | |
| 27 | S***1 | O-RING | |
| 28 | S***1 | O-RING | |
| 29 | 3***0 | Spacer-Clamp | |
| 30 | 3***0 | Bracket-Pipe | |
| 32 | S***4 | Grommet | |
| 33 | S***2 | Bolt-W/Washer | |
| 34 | S***6 | Bolt-Hex | |
| 35 | S***6 | Bolt-Hex | |
| 36 | S***6 | Bolt-Hex | |
| 37 | S***6 | Washer-Plain | |
| 38 | S***6 | Washer-Plain | |
| 39 | S***6 | WASHER-SPRING | |
| 40 | S***6 | WASHER-SPRING | |
| 41 | S***6 | NUT-HEX | |
| 48 | X***2 | Elbow-45,Orfs |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
