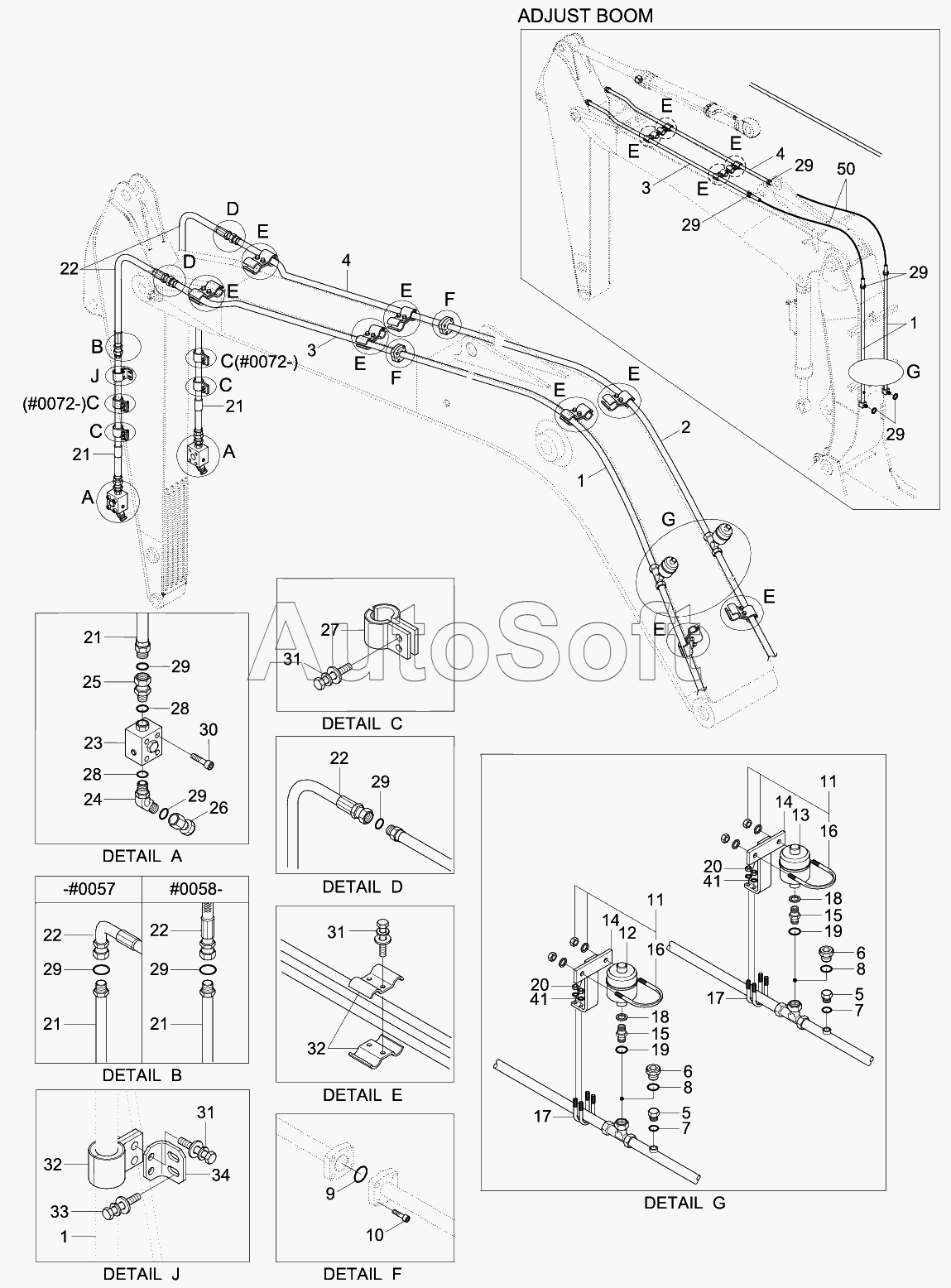

Каталог запасных частей к технике: Hyundai R140W-9 (2013). ATTACH PIPING KIT (S & D/ACTING)
1
2
3
4
21
21
22
23
23
23
24
26
1
1
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
11
11
12
13
14
14
15
15
16
16
17
17
18
18
20
20
21
21
21
21
21
22
22
22
22
23
24
25
26
27
29
29
29
29
29
29
29
29
29
30
31
31
31
32
32
33
34
41
41
50
28
28
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 001941-19075 | 0***5 | Pipe Assy | |
| 001961-19301 | 0***1 | Pipe Assy | |
| 001962-19301 | 0***1 | Pipe Assy | |
| 31Q4-90310 | 3***0 | Boom Piping Kit | |
| 31Q4-90320 | 3***0 | Boom Piping Kit | |
| 31Q4-90330 | 3***0 | Boom Piping Kit-Breaker_2-Pcs | |
| 31Q4-90410 | 3***0 | Arm Piping Kit | |
| 31Q4-90420 | 3***0 | Arm Piping Kit | |
| 31Q4-90430 | 3***0 | Arm Piping Kit | |
| 31Q4-90440 | 3***0 | Arm Piping Kit | |
| 1 | 3***0 | Pipe Assy | |
| 1 | 3***0 | Pipe Assy | |
| 2 | 3***0 | Pipe Assy | |
| 2 | 3***0 | Pipe Assy | |
| 3 | 3***0 | Pipe Assy | |
| 3 | 3***0 | Pipe Assy | |
| 4 | 3***0 | Pipe Assy | |
| 4 | 3***0 | Pipe Assy | |
| 5 | 3***0 | COUPLING-SCREW | |
| 6 | P***5 | PLUG-HEX | |
| 7 | S***4 | O-RING | |
| 8 | S***4 | O-RING | |
| 9 | Y***4 | O-RING | |
| 10 | S***6 | BOLT-SOCKET | |
| 11 | 3***0 | Accumulator Kit | |
| 12 | 3***0 | ACCUMULATOR | |
| 13 | 3***0 | ACCUMULATOR | |
| 14 | 3***0 | BRACKET-ACCUM | |
| 15 | 3***0 | CONNECTOR | |
| 16 | 3***0 | U-BOLT | |
| 17 | S***0 | U-Bolt | |
| 18 | 3***0 | SEAL | |
| 19 | S***4 | O-RING | |
| 20 | S***B | NUT-HEX | |
| 21 | 3***0 | Pipe Assy | |
| 21 | 3***0 | Pipe Assy | |
| 21 | 3***0 | Pipe Assy | |
| 22 | P***0 | Hose Assy-Orfs,Thd 0x0 | |
| 22 | P***3 | Hose Assy-Orfs,Thd 0x0 | |
| 23 | 3***0 | Stop Valve-Lh | |
| 23 | 3***0 | Stop Valve-Rh | |
| 23 | 3***0 | Stop Valve Assy | |
| 23 | 3***1 | Stop Valve Assy | |
| 24 | P***4 | Elbow-45 | |
| 24 | X***4 | Elbow-45, Orfs | |
| 25 | 3***0 | Adapter | |
| 26 | P***5 | Plug-Cap | |
| 26 | X***6 | CAP-HYD,ORFS | |
| 27 | 3***0 | Clamp Assy-Pipe | |
| 28 | S***4 | O-RING | |
| 29 | S***1 | O-RING | |
| 30 | S***6 | Bolt-Socket | |
| 31 | S***6 | BOLT-W/WASHER | |
| 32 | 3***0 | Clamp Assy | |
| 33 | S***6 | BOLT-W/WASHER | |
| 34 | 3***0 | Bracket | |
| 41 | S***B | WASHER-PLAIN | |
| 50 | P***0 | Hose Assy-Orfs 0x0 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
