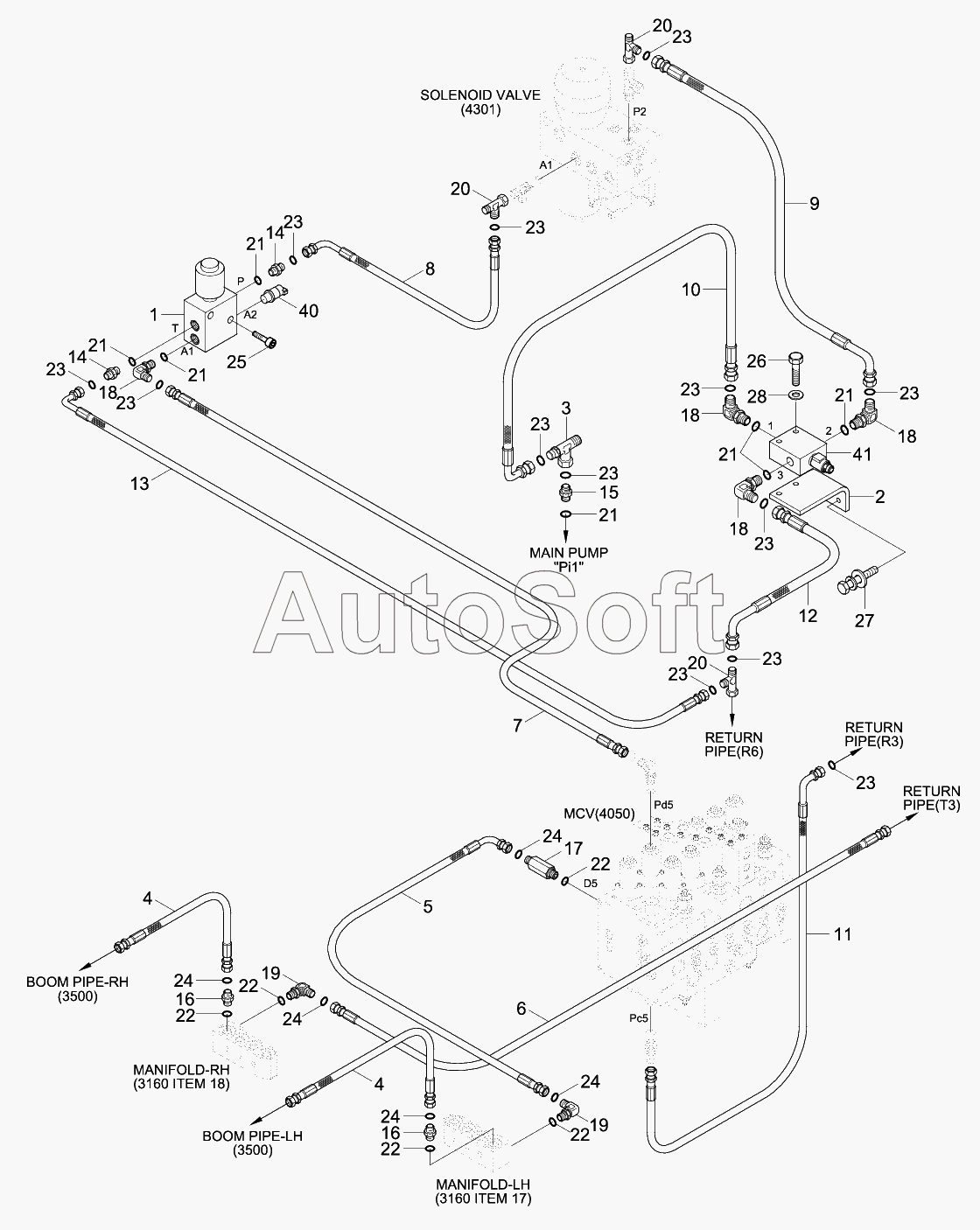

Каталог запасных частей к технике: Hyundai R140W-9 (2013). S/ACTING MAIN PIPING KIT (ADJUST BOOM)
31Q4-93150
1
1-1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
18
18
18
18
19
19
20
20
20
21
21
21
21
21
21
22
22
22
22
22
23
23
23
23
23
23
23
23
23
23
23
23
23
24
24
24
24
24
25
26
27
28
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q4-93150 | 3***0 | S/Act Main Piping Kit | |
| 1 | 3***0 | VALVE-SOLENOID | |
| 1-1 | E***D | Coil | |
| 10 | P***5 | Hose Assy-Orfs 0x90 | |
| 11 | P***1 | Hose Assy-Orfs 0x90 | |
| 12 | P***6 | Hose Assy-Orfs 0x90 | |
| 13 | P***9 | Hose Assy-Orfs 0x90 | |
| 14 | X***1 | CONNECTOR-ORFS | |
| 15 | 3***0 | FILTER-LAST GUARD | |
| 16 | X***4 | CONNECTOR-ORFS | |
| 17 | X***6 | Connector-Long, Orfs | |
| 18 | X***1 | ELBOW-90,ORFS | |
| 19 | X***4 | ELBOW-90,ORFS | |
| 2 | 3***1 | Bracket | |
| 20 | X***1 | Tee-R/Type, Swivel, Orfs | |
| 21 | S***4 | O-RING | |
| 22 | S***4 | O-RING | |
| 23 | S***1 | O-RING | |
| 24 | S***1 | O-RING | |
| 25 | S***6 | BOLT-SOCKET | |
| 26 | S***6 | BOLT-HEX | |
| 27 | S***6 | BOLT-W/WASHER | |
| 28 | S***6 | Washer-Plain | |
| 3 | 3***0 | TEE-SHUTTLE,S/NUT | |
| 4 | P***5 | Hose Assy-Orfs,Thd | |
| 40 | 3***0 | SENSOR-PRESSURE | |
| 41 | 3***1 | EPPR VALVE-BREAKER | |
| 5 | P***5 | Hose Assy-Orfs 0x90 | |
| 6 | P***3 | Hose Assy-Orfs 0x0 | |
| 7 | P***5 | Hose Assy-Orfs 0x0 | |
| 8 | P***7 | HOSE ASSY-ORFS 0X90 | |
| 9 | P***8 | Hose Assy-Orfs 0x90 |
