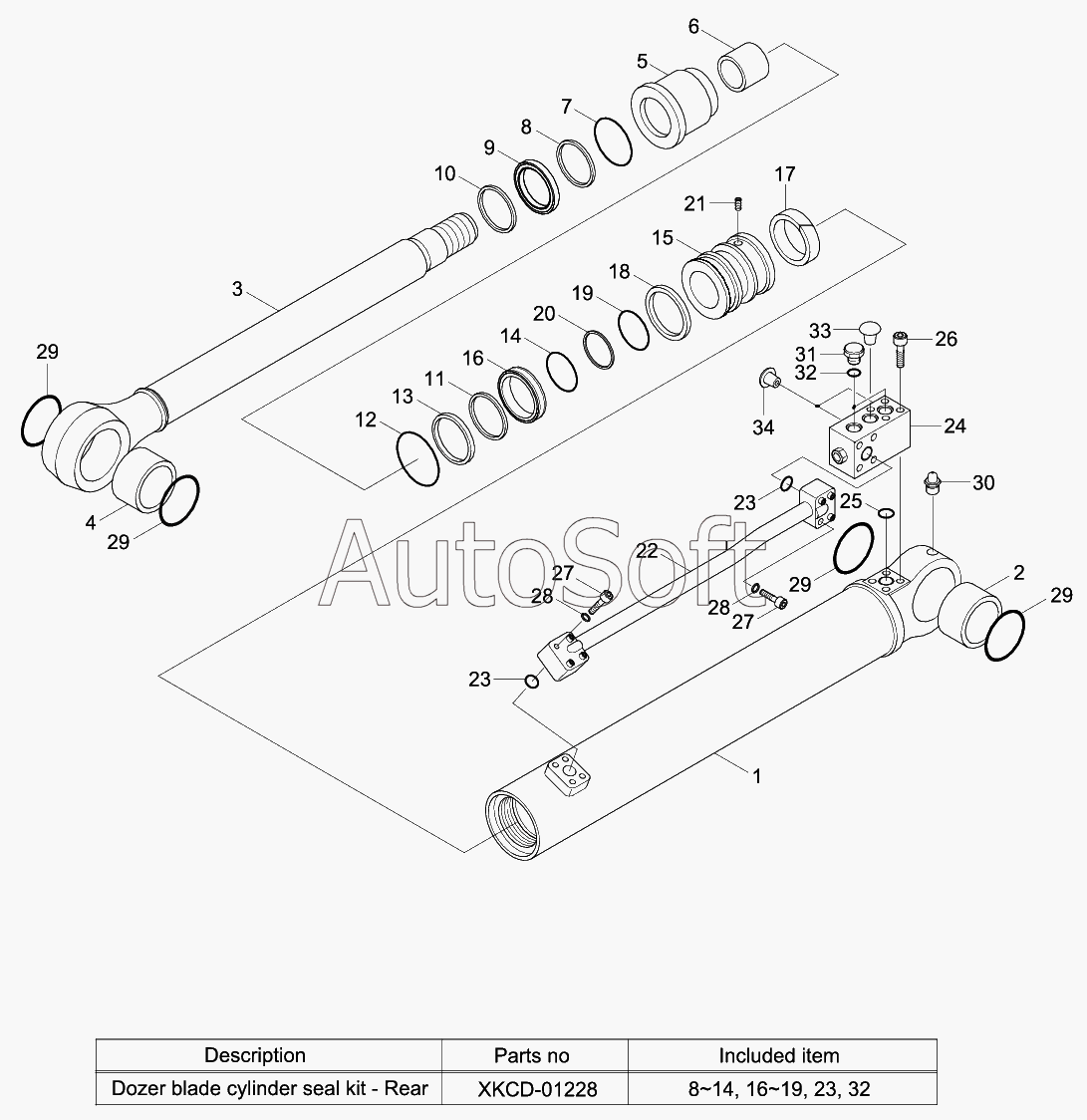

Каталог запасных частей к технике: Hyundai R140W-9S (2013). DOZER BLADE CYLINDER (REAR)
31Q4-70162
1
22
24
31Q4-70152
1
2
3
5
6
7
15
20
21
22
25
26
27
27
28
28
29
29
29
29
30
31
33
34
XKCD-01228
8
8
9
10
11
12
13
14
14
16
16
17
18
19
19
23
23
23
32
32
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q4-70152 | 3***2 | Dozer Blade Cyl-Rr,Lh | |
| 31Q4-70162 | 3***2 | Dozer Blade Cyl-Rr,Rh | |
| XKCD-01228 | X***8 | Seal Kit | |
| 1 | X***2 | Tube Assy-Rh | |
| 1 | X***3 | Tube Assy-Lh | |
| 2 | 6***0 | Bushing-Pin | |
| 3 | X***4 | Rod Assy | |
| 5 | X***5 | Cover-Rod | |
| 6 | X***4 | Bushing-Rod | |
| 7 | X***6 | Ring-Retaining | |
| 8 | X***5 | Seal-Buffer | |
| 9 | X***6 | U-Packing | |
| 10 | X***8 | Dust Wiper | |
| 11 | X***9 | Ring-Retaining | |
| 12 | X***8 | O-Ring | |
| 13 | X***9 | Back Up Ring | |
| 14 | X***7 | O-Ring | |
| 15 | X***8 | Piston | |
| 16 | X***3 | Seal-Piston | |
| 17 | X***2 | Ring-Wear | |
| 18 | X***4 | Ring-Dust | |
| 19 | X***8 | O-Ring | |
| 20 | X***3 | Back Up Ring | |
| 21 | X***2 | Screw-Set | |
| 22 | X***3 | Pipe Assy-Lh | |
| 22 | X***4 | Pipe Assy-Rh | |
| 23 | X***7 | O-Ring | |
| 24 | 3***0 | Check Vlv-Double,Rh | |
| 24 | 3***0 | Check Vlv-Double,Lh | |
| 25 | X***4 | O-Ring | |
| 26 | X***6 | Bolt-Socket | |
| 27 | X***2 | Bolt-Socket | |
| 28 | X***9 | Washer-Spring | |
| 29 | X***3 | Wiper-Pin | |
| 30 | X***4 | Nipple-Grease | |
| 31 | X***0 | Plug | |
| 32 | X***1 | O-Ring | |
| 33 | X***5 | Cap-Dust | |
| 34 | X***1 | Cap-Dust |
