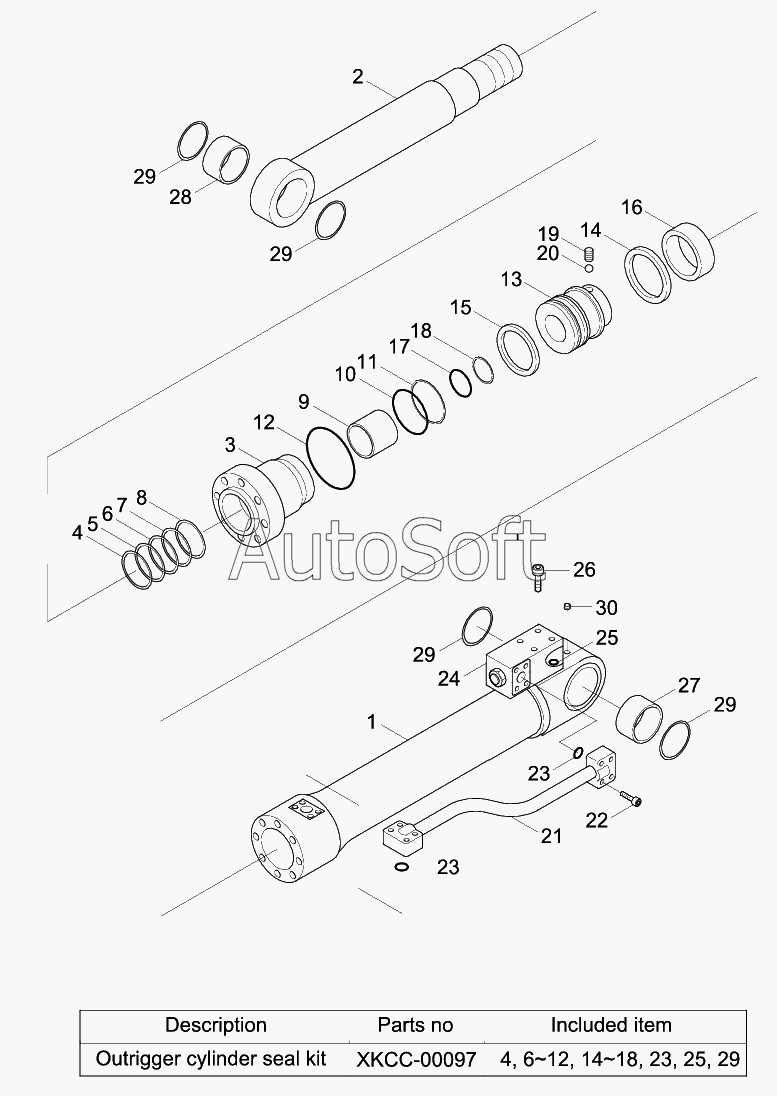

Каталог запасных частей к технике: Hyundai R140W-9S (2013). OUTRIGGER CYLINDER
31Q4-70221
21
24
31Q4-70211
1
2
3
5
13
19
20
21
22
24
26
27
28
30
XKCC-00097
4
4
6
6
7
8
9
10
11
12
12
14
14
15
16
17
18
18
23
23
23
25
25
29
29
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q4-70211 | 3***1 | Cylinder-Outrigger,Lh | |
| 31Q4-70221 | 3***1 | Cylinder-Outrigger,Rh | |
| XKCC-00097 | X***7 | Seal Kit | |
| 1 | X***5 | Tube Assy | |
| 2 | X***6 | Rod Assy | |
| 3 | X***7 | Gland | |
| 4 | X***9 | Dust Wiper | |
| 5 | X***1 | Retain Ring | |
| 6 | X***0 | Rod Seal | |
| 7 | X***3 | Ring-Back Up | |
| 8 | X***1 | Buffer Ring | |
| 9 | X***5 | Du Bush | |
| 10 | X***6 | O-Ring | |
| 11 | X***7 | Ring-Back Up | |
| 12 | X***8 | O-RING | |
| 13 | X***8 | Piston | |
| 14 | X***3 | SEAL-PISTON | |
| 15 | X***1 | RING-DUST | |
| 16 | X***8 | RING-WEAR | |
| 17 | X***7 | O-Ring | |
| 18 | X***8 | Back Up Ring | |
| 19 | X***9 | BALL-STEEL | |
| 20 | X***0 | Screw-Set | |
| 21 | H***0 | Pipe Assy-Rh | |
| 21 | X***3 | Pipe Assy | |
| 22 | X***2 | Bolt-Socket | |
| 23 | X***3 | O-RING | |
| 24 | X***9 | Check Vlv-Double,Lh | |
| 24 | X***1 | Check Vlv-Double,Rh | |
| 25 | X***5 | O-RING | |
| 26 | X***6 | Bolt-Socket | |
| 27 | 6***0 | BUSHING-PIN | |
| 28 | 6***0 | Bushing-Pin | |
| 29 | X***6 | Seal-Dust | |
| 30 | X***9 | Plug-Socket |
