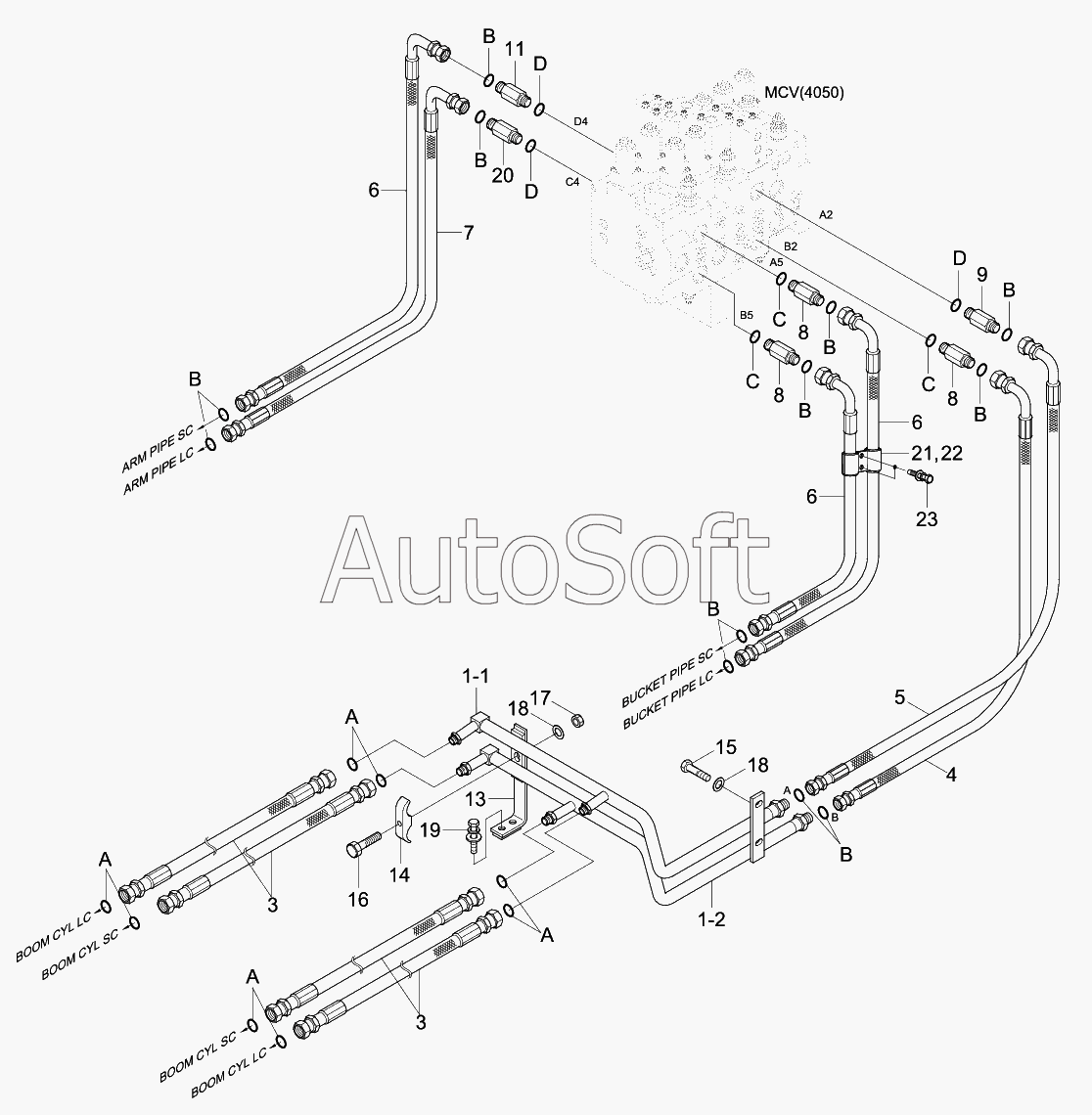

Каталог запасных частей к технике: Hyundai R140W-9S (2013). UPPER HYD PIPING (ATTACH)
1
1-1
1-2
3
3
4
5
6
6
6
7
8
8
8
9
11
13
14
15
16
17
18
18
19
20
21
22
23
A
A
A
A
B
B
B
B
B
B
B
B
B
C
C
C
D
D
D
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Pipe Sub Assy | |
| 1-1 | 3***1 | Pipe Assy | |
| 1-2 | 3***1 | Pipe Assy | |
| 11 | X***6 | Connector-Long, Orfs | |
| 13 | 3***0 | Bracket-Return | |
| 14 | 3***0 | Clamp-Pipe | |
| 15 | S***6 | Bolt-Hex | |
| 16 | S***6 | Bolt-Hex | |
| 17 | S***B | NUT-HEX | |
| 18 | S***B | WASHER-PLAIN | |
| 19 | S***6 | BOLT-W/WASHER | |
| 20 | X***5 | Connector-Long,Orfs | |
| 21 | 3***0 | Clamp Assy | |
| 22 | 3***0 | Clamp Assy | |
| 23 | S***6 | BOLT-W/WASHER | |
| 3 | 3***0 | Hose Assy | |
| 4 | P***7 | Hose Assy-Orfs 0x90 | |
| 5 | P***9 | Hose Assy-Orfs 0x90 | |
| 6 | P***4 | Hose Assy-Orfs 0x90 | |
| 7 | P***5 | Hose Assy-Orfs 0x90 | |
| 8 | X***5 | Connector-Long,Orfs | |
| 9 | X***4 | Connector-Long, Orfs | |
| A | S***1 | O-RING | |
| B | S***1 | O-RING | |
| C | S***4 | O-RING | |
| D | S***4 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
