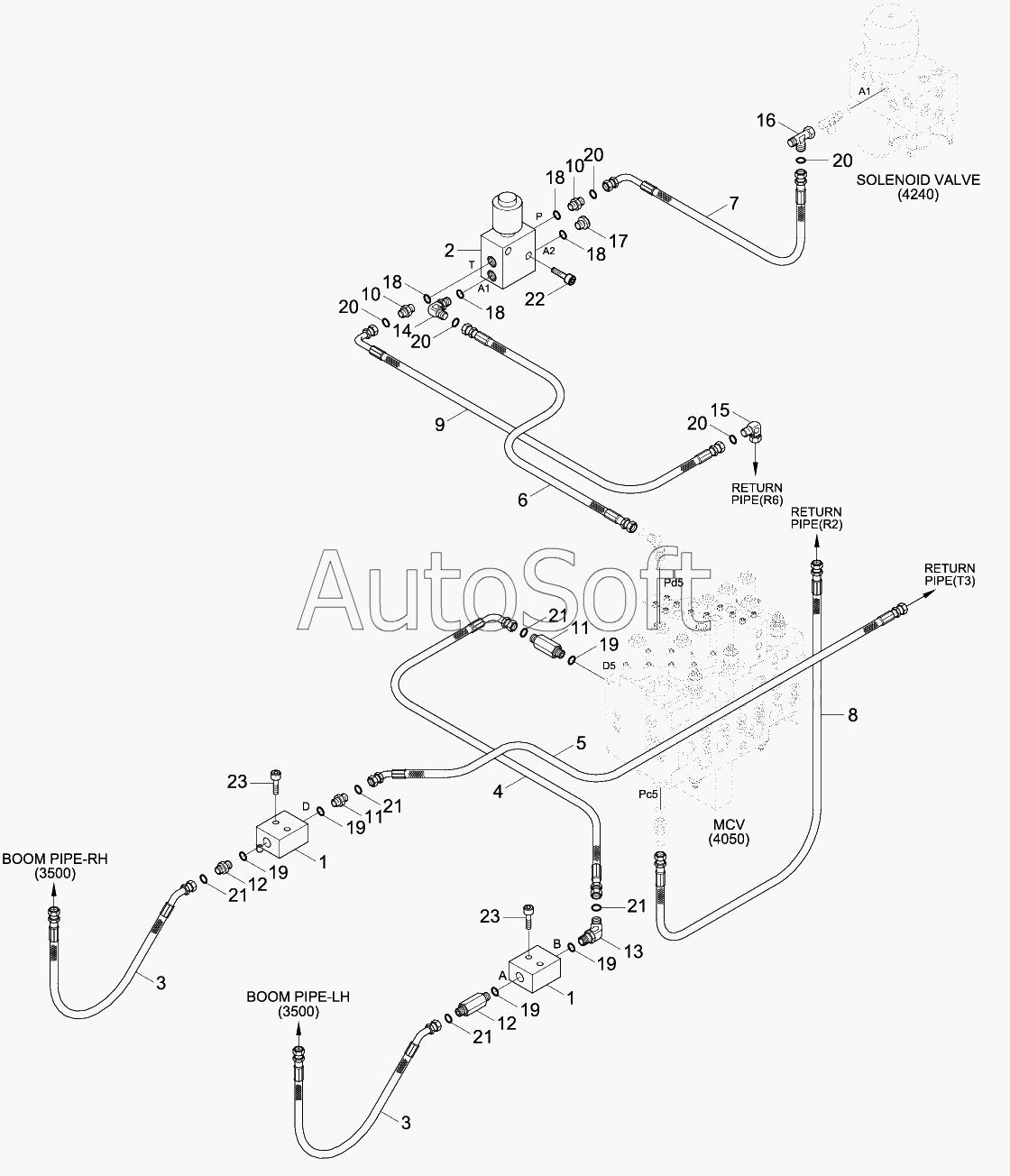

Каталог запасных частей к технике: Hyundai R140W-9S (2013). S/ACTING MAIN PIP KIT (CLUSTER TYPE 2)
38Q4-93110
1
1
2
2-1
3
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18
18
18
18
19
19
19
19
19
20
20
20
20
20
21
21
21
21
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 38Q4-93110 | 3***0 | S/Act Main Piping Kit | |
| 1 | 3***0 | Block-Hose Joint | |
| 10 | X***1 | CONNECTOR-ORFS | |
| 11 | X***4 | CONNECTOR-ORFS | |
| 12 | X***3 | Connector-Long, Orfs | |
| 13 | X***4 | Elbow-45, Orfs | |
| 14 | X***1 | ELBOW-90,ORFS | |
| 15 | X***0 | ELBOW-90 SWIVEL,ORFS | |
| 16 | X***1 | Tee-R/Type, Swivel, Orfs | |
| 17 | P***2 | Plug-Hex | |
| 18 | S***4 | O-RING | |
| 19 | S***4 | O-RING | |
| 2 | 3***0 | VALVE-SOLENOID | |
| 2-1 | E***D | Coil | |
| 20 | S***1 | O-RING | |
| 21 | S***1 | O-RING | |
| 22 | S***6 | BOLT-SOCKET | |
| 23 | S***6 | Bolt-Socket | |
| 3 | P***3 | Hose Assy-Orfs 0x45 | |
| 4 | P***6 | Hose Assy-Orfs 0x90 | |
| 5 | P***6 | Hose Assy-Orfs 0x45 | |
| 6 | P***5 | Hose Assy-Orfs 0x0 | |
| 7 | P***7 | HOSE ASSY-ORFS 0X90 | |
| 8 | P***1 | Hose Assy-Orfs 0x0 | |
| 9 | P***9 | Hose Assy-Orfs 0x90 |
