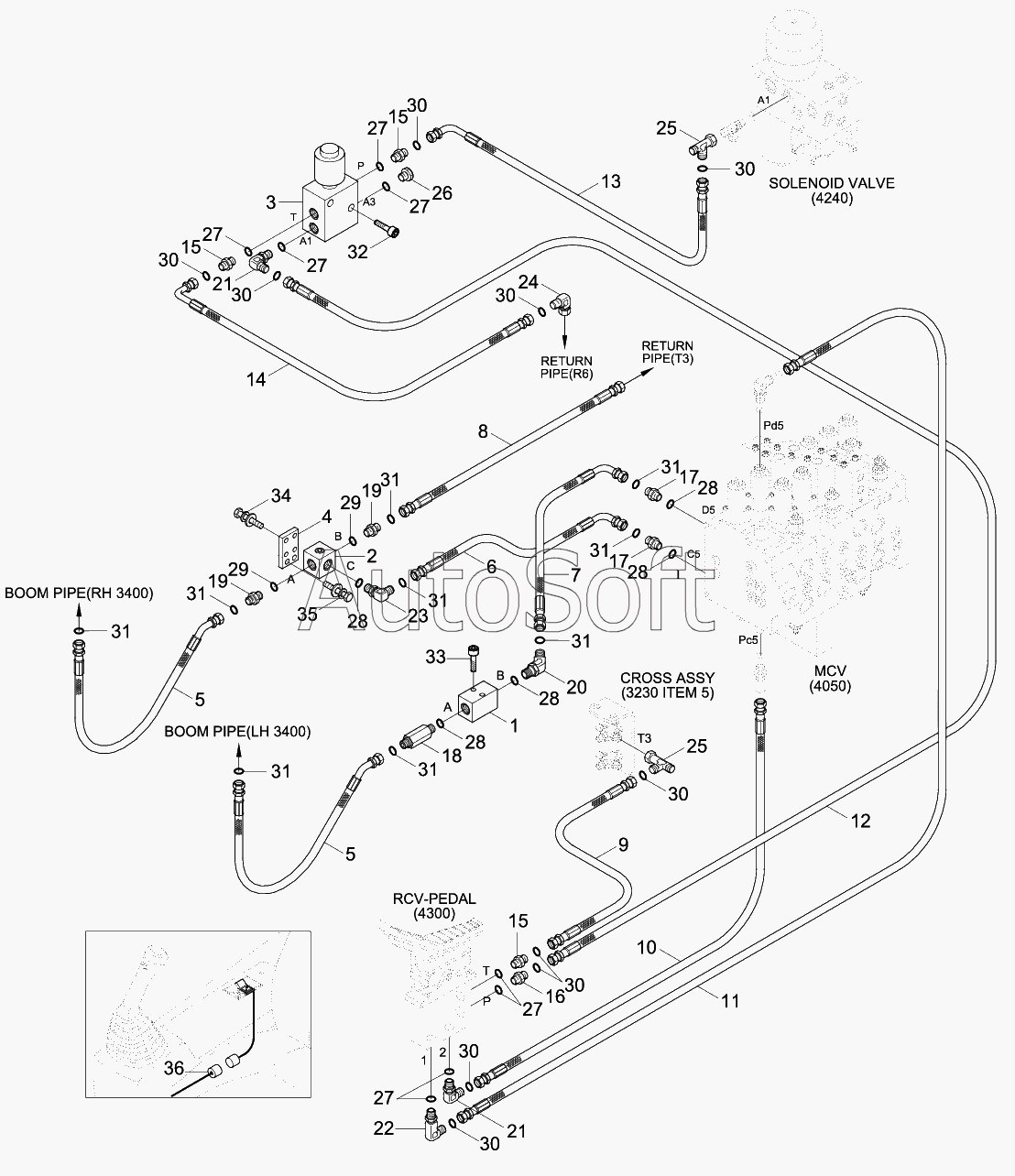

Каталог запасных частей к технике: Hyundai R140W-9S (2013). D/ACTING MAIN PIP KIT (CLUSTER TYPE 2)
28
28
28
28
28
19
19
20
21
21
22
23
24
25
25
26
27
27
27
27
27
27
18
29
29
30
30
30
30
30
30
30
30
30
31
31
31
31
31
31
31
31
31
32
33
34
35
36
9
1
1
2
3
4
5
5
6
7
8
38Q4-93210
10
11
12
13
14
15
15
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 38Q4-93210 | 3***0 | D/Act Main Piping Kit | |
| 1 | 3***0 | Block-Hose Joint | |
| 2 | 3***0 | Joint-3 Way | |
| 3 | 3***0 | BRACKET-3 WAY JOINT | |
| 4 | 3***0 | VALVE-SOLENOID | |
| 5 | P***3 | Hose Assy-Orfs 0x45 | |
| 6 | P***2 | Hose Assy-Orfs 0x90 | |
| 7 | P***6 | Hose Assy-Orfs 0x90 | |
| 8 | P***6 | Hose Assy-Orfs 0x45 | |
| 9 | P***8 | HOSE ASSY-ORFS 0X0 | |
| 10 | P***0 | HOSE ASSY-ORFS 0X0 | |
| 11 | P***8 | Hose Assy-Orfs 0x0 | |
| 12 | P***8 | Hose Assy-Orfs 0x0 | |
| 13 | P***7 | HOSE ASSY-ORFS 0X90 | |
| 14 | P***9 | Hose Assy-Orfs 0x90 | |
| 15 | X***1 | CONNECTOR-ORFS | |
| 16 | 3***0 | FILTER-LAST GUARD | |
| 17 | X***4 | CONNECTOR-ORFS | |
| 18 | X***3 | Connector-Long, Orfs | |
| 19 | 3***0 | Connector | |
| 20 | X***4 | Elbow-45, Orfs | |
| 21 | X***1 | ELBOW-90,ORFS | |
| 22 | 3***0 | ELBOW-90,LONG | |
| 23 | X***4 | ELBOW-90,ORFS | |
| 24 | X***0 | ELBOW-90 SWIVEL,ORFS | |
| 25 | X***1 | Tee-R/Type, Swivel, Orfs | |
| 26 | P***2 | Plug-Hex | |
| 27 | S***4 | O-RING | |
| 28 | S***4 | O-RING | |
| 29 | S***4 | O-RING | |
| 30 | S***1 | O-RING | |
| 31 | S***1 | O-RING | |
| 32 | S***6 | BOLT-SOCKET | |
| 33 | S***6 | Bolt-Socket | |
| 34 | S***6 | BOLT-W/WASHER | |
| 35 | S***6 | BOLT-W/WASHER | |
| 36 | 2***0 | Harness-Ext |
