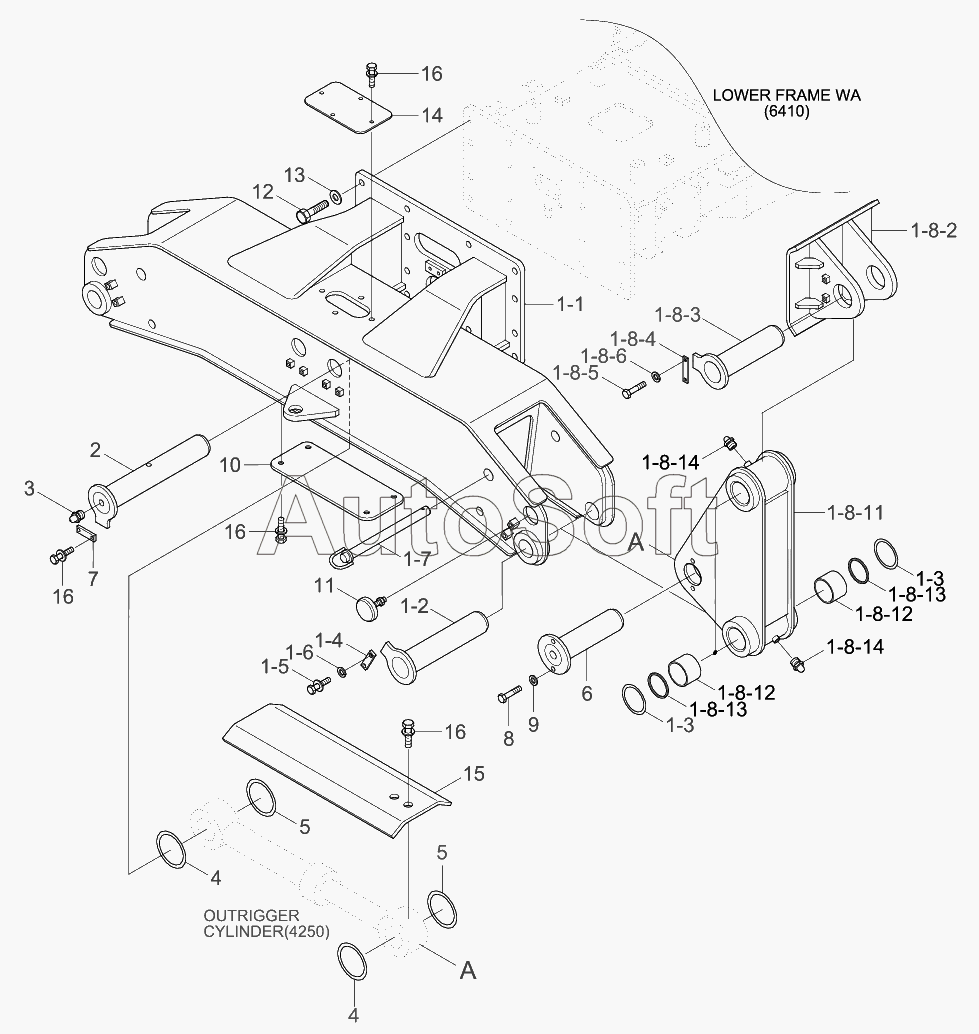

Каталог запасных частей к технике: Hyundai R180W-9S (2013). OUTRIGGER MOUNTING-FRONT
1
1-1
1-2
1-3
1-3
1-4
1-5
1-6
1-7
1-8-11
1-8-12
1-8-12
1-8-13
1-8-13
1-8-14
1-8-14
1-8-2
1-8-3
1-8-4
1-8-5
1-8-6
10
11
12
13
14
15
16
16
16
16
2
3
4
4
5
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | OUTRIGGER ASSY-FRONT | |
| 1-1 | 5***1 | FRAME WA-FR OUTRIGGER | |
| 1-2 | 5***G | PIN-LEG | |
| 1-3 | S***0 | Shim-Round | |
| 1-4 | 5***G | PLATE-LOCK | |
| 1-5 | S***6 | Bolt-Hex | |
| 1-6 | S***6 | WASHER-SPRING | |
| 1-7 | 5***G | Pin-Safety | |
| 1-8 | 5***1 | LEG & FOOT ASSY | |
| 1-8-1 | 5***1 | LEG ASSY | |
| 1-8-11 | 5***1 | LEG WA | |
| 1-8-12 | 5***0 | Bushing | |
| 1-8-13 | Y***1 | Seal-Dust, Dli, Kpu | |
| 1-8-14 | S***2 | NIPPLE-GREASE | |
| 1-8-2 | 5***1 | FOOT WA | |
| 1-8-3 | 5***G | PIN-FOOT | |
| 1-8-4 | 5***G | PLATE-LOCK | |
| 1-8-5 | S***6 | Bolt-Hex | |
| 1-8-6 | S***6 | WASHER-SPRING | |
| 10 | 5***G | PLATE-COVER | |
| 11 | 5***0 | Reflector-Rear | |
| 12 | S***D | BOLT-HEX | |
| 13 | S***6 | WASHER-HARDENED | |
| 14 | 5***G | COVER | |
| 15 | 5***G | Cover-Cyl Rod | |
| 16 | S***6 | BOLT-W/WASHER | |
| 2 | 5***G | PIN-CYL HEAD | |
| 3 | S***2 | NIPPLE-GREASE | |
| 4 | S***0 | SHIM-ROUND | |
| 5 | S***0 | SHIM-ROUND | |
| 6 | 5***1 | PIN-CYL ROD | |
| 7 | 5***G | PLATE-LOCK | |
| 8 | S***6 | Bolt-Hex | |
| 9 | S***B | WASHER-HARDENED |
