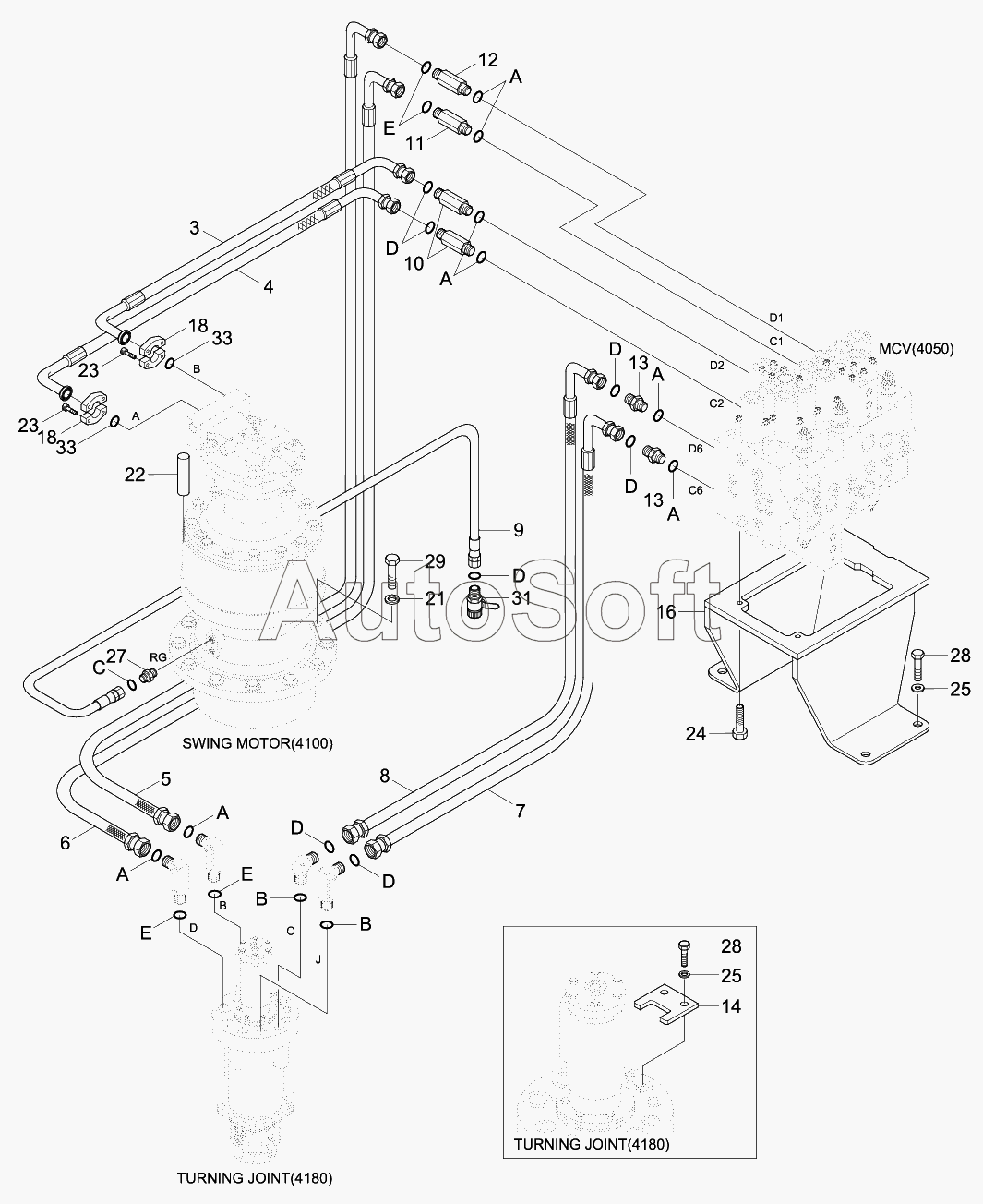

Каталог запасных частей к технике: Hyundai R180W-9S (2013). UPPER HYD PIPING (TRAVEL)
10
11
12
13
13
14
14
16
18
18
21
22
23
23
23
24
25
25
27
28
28
29
3
31
33
4
5
6
7
8
9
A
A
A
A
A
A
B
D
D
D
D
D
D
E
E
E
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | X***4 | Connector-Long, Orfs | |
| 11 | X***2 | Connector-Long, Orfs | |
| 12 | X***6 | Connector-Long, Orfs | |
| 13 | X***7 | Connector-Orfs | |
| 14 | 3***G | PLATE-LOCK | |
| 14 | 3***L | Plate-Lock | |
| 16 | 3***0 | Support Wa-Mcv | |
| 18 | P***2 | FLANGE-HYD,SPLIT | |
| 21 | S***2 | Washer-Hardened | |
| 22 | 3***9 | Pin-Dowel | |
| 23 | S***6 | BOLT-SOCKET | |
| 24 | S***6 | BOLT-W/WASHER | |
| 25 | S***6 | WASHER-SPRING | |
| 27 | X***3 | CONNECTOR-ORFS | |
| 28 | S***D | BOLT-HEX | |
| 29 | S***6 | BOLT-HEX | |
| 3 | 3***0 | Hose Assy | |
| 31 | 3***0 | VALVE-DRAIN | |
| 33 | Y***4 | O-RING | |
| 4 | 3***0 | Hose Assy | |
| 5 | P***7 | HOSE ASSY-ORFS 0X90 | |
| 6 | P***5 | Hose Assy-Orfs 0x90 | |
| 7 | P***8 | HOSE ASSY-ORFS 0X90 | |
| 8 | P***0 | HOSE ASSY-ORFS 0X90 | |
| 9 | 3***0 | HOSE ASSY | |
| A | S***4 | O-RING | |
| B | S***4 | O-RING | |
| D | S***1 | O-RING | |
| E | S***1 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
