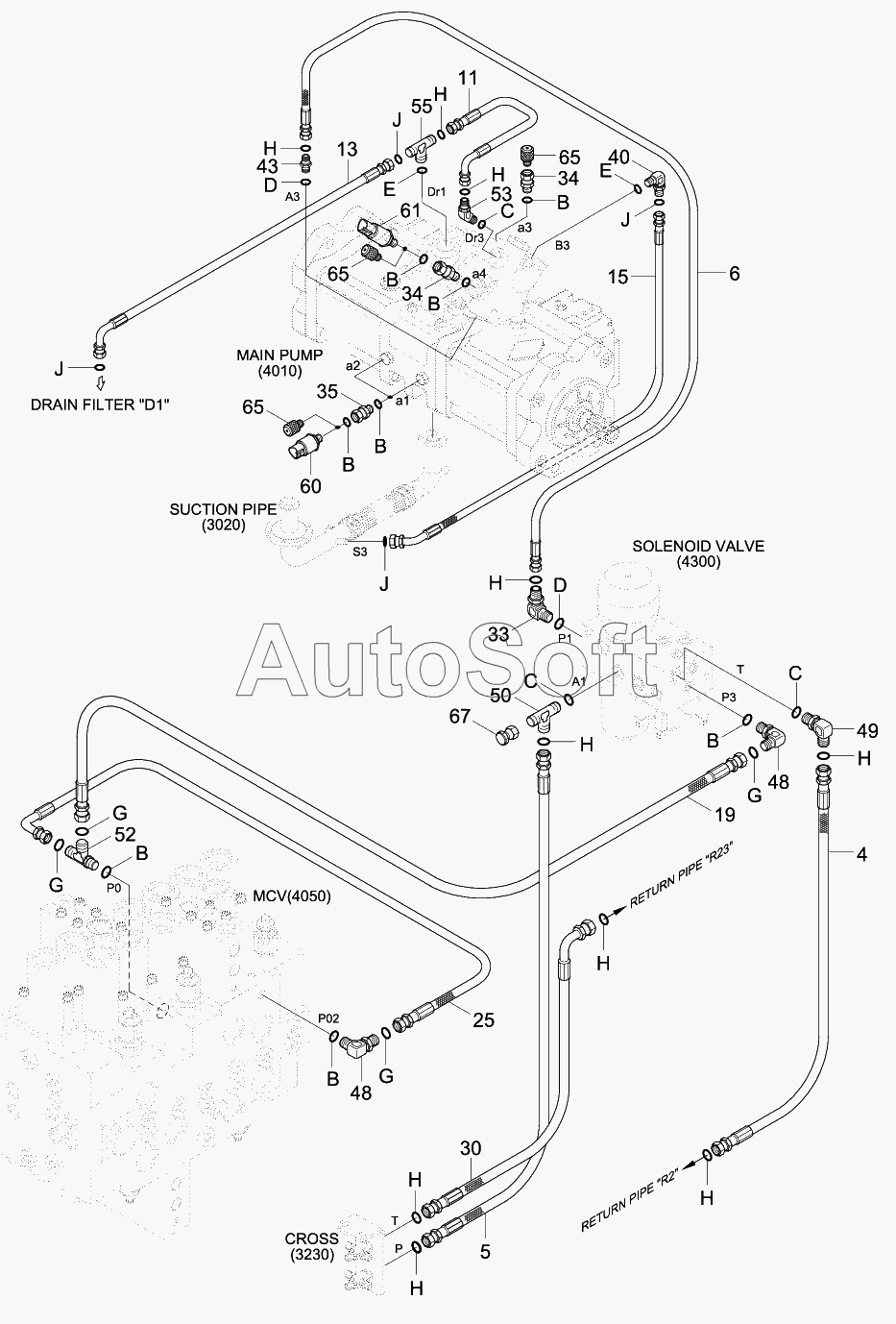

Каталог запасных частей к технике: Hyundai R180W-9S (2013). PILOT HYD PIPING (BASE 2, CLUSTER TYPE 2)
11
13
15
19
25
30
33
34
34
35
4
40
43
48
48
49
5
50
52
53
55
6
60
61
65
65
65
67
B
B
B
B
B
B
B
B
C
C
C
D
D
E
E
G
G
G
G
H
H
H
H
H
H
H
H
H
H
J
J
J
J
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11 | P***9 | Hose Assy-Orfs 0x90 | |
| 13 | P***2 | Hose Assy-Orfs 0x90 | |
| 15 | P***5 | HOSE ASSY-ORFS 0X45 | |
| 19 | X***8 | Hose Assy-Synflex, Orfs | |
| 25 | X***0 | HOSE ASSY-ORFS 0X90 | |
| 30 | X***6 | Hose Assy-Orfs 0x90 | |
| 33 | X***3 | ELBOW-90,ORFS | |
| 34 | 3***0 | ADAPTER | |
| 35 | 3***0 | Connector | |
| 4 | P***0 | Hose Assy-Orfs 0x0 | |
| 40 | X***4 | ELBOW-90,ORFS | |
| 43 | X***3 | CONNECTOR-ORFS | |
| 48 | X***1 | ELBOW-90,ORFS | |
| 49 | X***2 | ELBOW-90,ORFS | |
| 5 | P***0 | Hose Assy-Orfs 0x0 | |
| 50 | X***1 | TEE-R/TYPE,ORFS | |
| 52 | X***1 | TEE-R/TYPE,ORFS | |
| 53 | X***2 | Elbow-45,Orfs | |
| 55 | X***2 | Tee-R/Type,Orfs | |
| 6 | P***7 | Hose Assy-Orfs 0x0 | |
| 60 | 3***0 | SENSOR-PRESSURE | |
| 61 | 3***0 | SENSOR-PRESSURE | |
| 65 | 3***0 | COUPLING-SCREW | |
| 67 | X***2 | CAP-HYD,ORFS | |
| B | S***4 | O-RING | |
| C | S***4 | O-RING | |
| D | S***4 | O-RING | |
| E | S***4 | O-RING | |
| G | S***1 | O-RING | |
| H | S***1 | O-RING | |
| J | S***1 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
