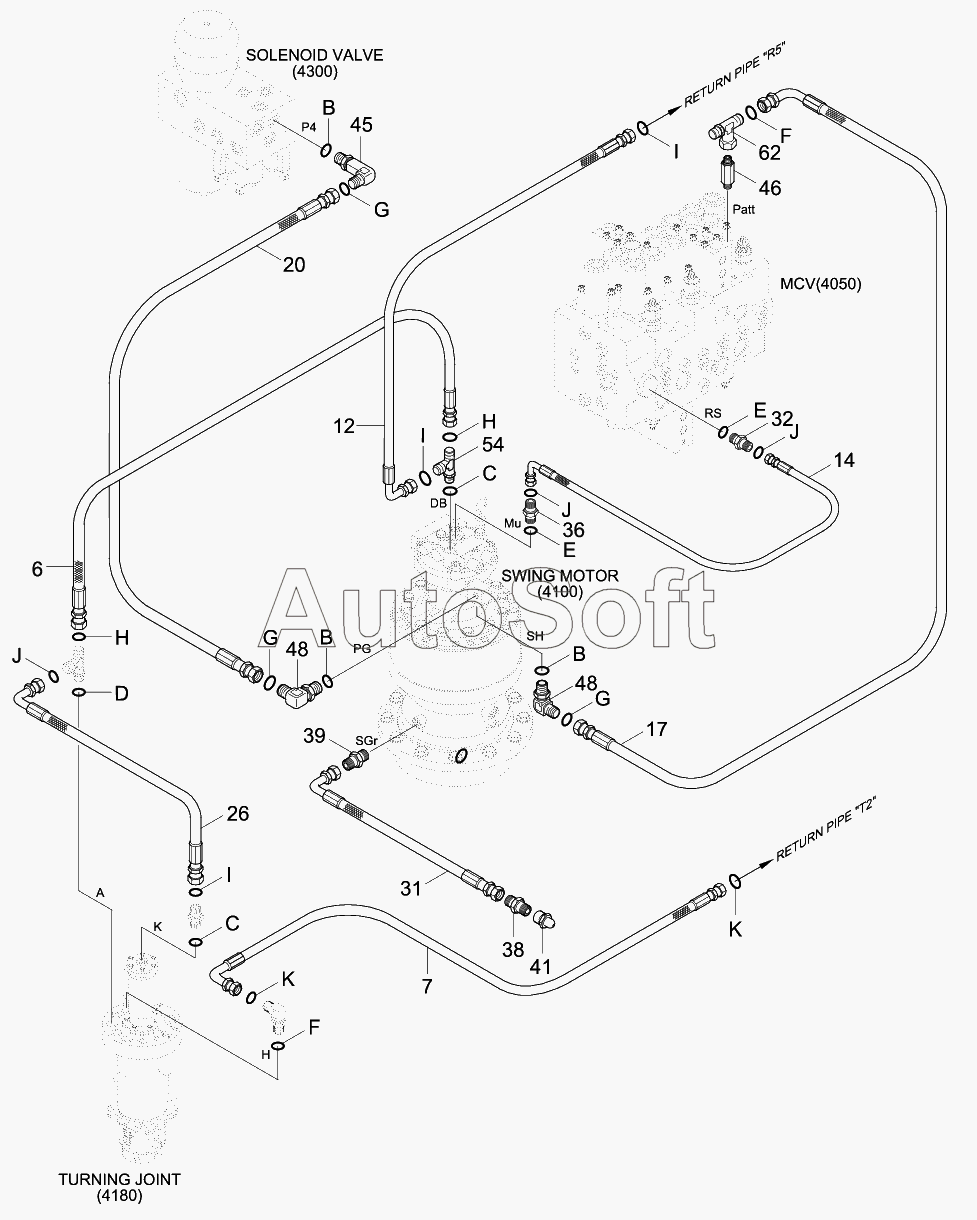

Каталог запасных частей к технике: Hyundai R180W-9S (2013). PILOT HYD PIPING (BASE 3, CLUSTER TYPE 2)
12
14
17
20
26
31
32
36
38
39
41
45
46
48
48
54
6
62
7
B
B
B
C
C
D
E
E
F
F
G
G
G
H
H
I
I
I
J
J
J
K
K
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12 | P***7 | Hose Assy-Orfs 0x90 | |
| 14 | P***5 | HOSE ASSY-ORFS 0X90 | |
| 17 | X***3 | Hose Assy-Orfs 0x90 | |
| 20 | X***5 | Hose Assy-Synf,Orfs | |
| 26 | P***7 | Hose Assy-Orfs 0x90 | |
| 31 | P***2 | Hose Assy-Syn 0x90 | |
| 32 | X***6 | Connector-Orfs | |
| 36 | X***5 | CONNECTOR-ORFS | |
| 38 | 3***0 | CONNECTOR | |
| 39 | P***2 | CONNECTOR | |
| 41 | S***2 | NIPPLE-GREASE | |
| 45 | 3***0 | ELBOW-90,LONG | |
| 46 | 3***0 | CONNECTOR-LONG,ORFS | |
| 48 | X***1 | ELBOW-90,ORFS | |
| 54 | X***3 | Tee-R/Type, Orfs | |
| 6 | P***7 | Hose Assy-Orfs 0x0 | |
| 62 | 3***0 | TEE-BRENCH TEST | |
| 7 | P***1 | HOSE ASSY-ORFS 0X90 | |
| B | S***4 | O-RING | |
| C | S***4 | O-RING | |
| D | S***4 | O-RING | |
| E | S***4 | O-RING | |
| F | S***4 | O-RING | |
| G | S***1 | O-RING | |
| H | S***1 | O-RING | |
| I | S***1 | O-RING | |
| J | S***1 | O-RING | |
| K | S***1 | O-RING |
