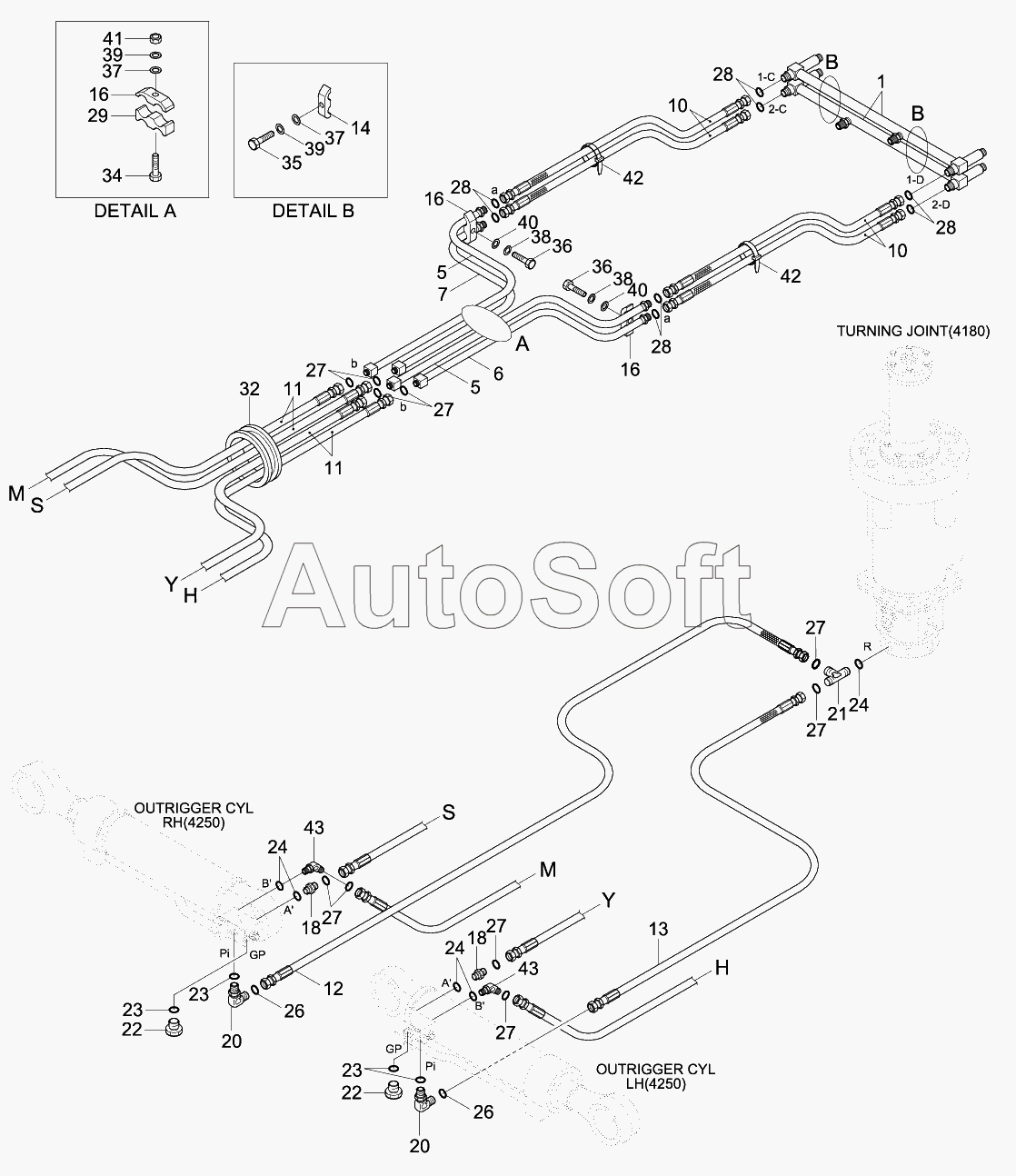

Каталог запасных частей к технике: Hyundai R180W-9S (2013). LOWER HYD PIPING 1 (4-OUTRIGGE, -#0066)
28
28
28
28
7
6
5
5
43
43
42
42
41
40
40
39
39
38
38
37
37
36
36
35
34
32
29
1
27
27
27
27
27
27
27
26
26
24
24
24
23
23
23
22
22
21
20
20
18
18
16
16
16
14
13
12
11
11
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Pipe Assy | |
| 5 | 3***0 | PIPE ASSY | |
| 6 | 3***0 | PIPE ASSY | |
| 7 | 3***0 | PIPE ASSY | |
| 10 | P***9 | Hose Assy-Orfs 0x0 | |
| 11 | P***1 | Hose Assy-Orfs 0x0 | |
| 12 | P***3 | Hose Assy-Orfs 0x0 | |
| 13 | P***4 | Hose Assy-Orfs 0x90 | |
| 14 | 3***0 | Clamp-Pipe | |
| 16 | 3***0 | Clamp Assy | |
| 18 | X***2 | CONNECTOR-ORFS | |
| 20 | X***1 | ELBOW-90,ORFS | |
| 21 | X***1 | Tee-R/Type, Orfs | |
| 22 | P***2 | Plug-Hex | |
| 23 | S***4 | O-RING | |
| 24 | S***4 | O-RING | |
| 26 | S***1 | O-RING | |
| 27 | S***1 | O-RING | |
| 28 | S***1 | O-RING | |
| 29 | 3***0 | Spacer-Clamp | |
| 32 | S***4 | Grommet | |
| 34 | S***6 | Bolt-Hex | |
| 35 | S***6 | Bolt-Hex | |
| 36 | S***6 | Bolt-Hex | |
| 37 | S***6 | Washer-Plain | |
| 38 | S***6 | Washer-Plain | |
| 39 | S***6 | WASHER-SPRING | |
| 40 | S***6 | WASHER-SPRING | |
| 41 | S***6 | NUT-HEX | |
| 42 | S***0 | Clamp-Band | |
| 43 | X***2 | Elbow-45,Orfs |
