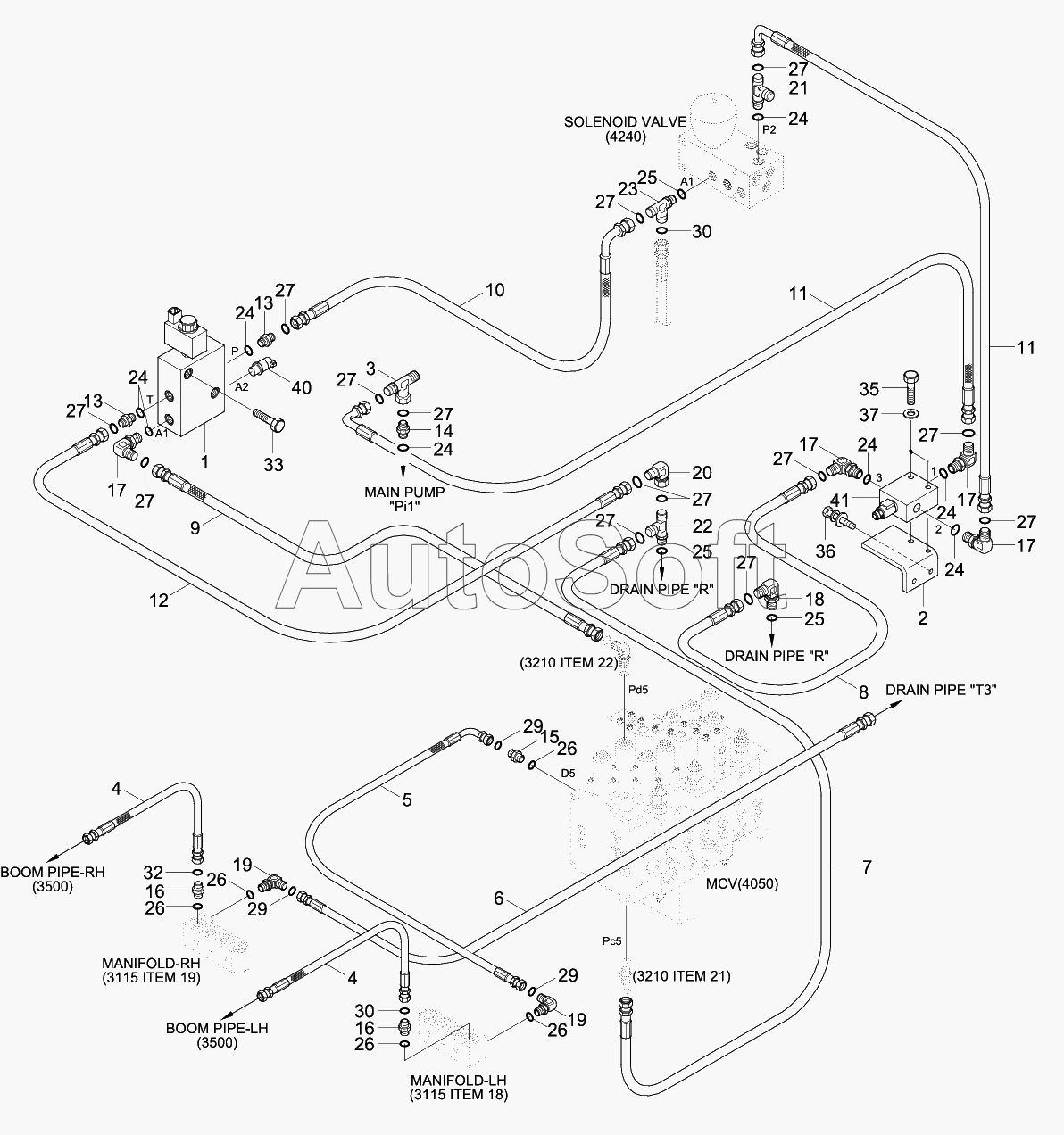

Каталог запасных частей к технике: Hyundai R180W-9S (2013). S/ACTING MAIN PIPING KIT (ADJUST BOOM)
37
27
27
27
27
27
27
27
27
27
27
27
27
27
29
29
29
3
30
30
32
33
35
36
26
26
26
26
26
4
4
40
41
5
6
7
8
9
18
10
11
11
12
13
13
14
15
16
16
17
17
17
17
31Q5-90120
19
19
2
20
21
22
23
24
24
24
24
24
24
24
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q5-90120 | 3***0 | S/Act Main Piping Kit | |
| 2 | 3***0 | Bracket | |
| 3 | 3***0 | TEE-SHUTTLE,S/NUT | |
| 4 | P***5 | Hose Assy-Orfs 0x0 | |
| 5 | P***6 | Hose Assy-Orfs 0x90 | |
| 6 | P***9 | Hose Assy-Orfs 0x0 | |
| 7 | P***0 | Hose Assy-Orfs 0x0 | |
| 8 | P***7 | Hose Assy-Orfs 0x0 | |
| 9 | P***2 | Hose Assy-Orfs 0x0 | |
| 10 | P***6 | Hose Assy-Orfs 0x90 | |
| 11 | P***0 | Hose Assy-Orfs 0x90 | |
| 12 | P***2 | Hose Assy-Orfs 0x90 | |
| 13 | X***1 | CONNECTOR-ORFS | |
| 14 | 3***0 | FILTER-LAST GUARD | |
| 15 | X***4 | CONNECTOR-ORFS | |
| 16 | X***6 | Connector-Orfs | |
| 17 | X***1 | ELBOW-90,ORFS | |
| 18 | X***2 | ELBOW-90,ORFS | |
| 19 | X***4 | ELBOW-90,ORFS | |
| 20 | X***0 | ELBOW-90 SWIVEL,ORFS | |
| 21 | X***1 | TEE-R/TYPE,ORFS | |
| 22 | X***1 | Tee-R/Type, Orfs | |
| 23 | X***1 | TEE-R/TYPE,ORFS | |
| 24 | S***4 | O-RING | |
| 25 | S***4 | O-RING | |
| 26 | S***4 | O-RING | |
| 27 | S***1 | O-RING | |
| 29 | S***1 | O-RING | |
| 30 | S***1 | O-RING | |
| 32 | S***1 | O-RING | |
| 33 | S***6 | BOLT-SOCKET | |
| 35 | S***6 | BOLT-HEX | |
| 36 | S***6 | BOLT-W/WASHER | |
| 37 | S***6 | Washer-Plain | |
| 40 | 3***0 | SENSOR-PRESSURE | |
| 41 | 3***1 | EPPR VALVE-BREAKER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
