Каталог запасных частей к технике: Hyundai R180W-9S (2013). D/ACT MAIN PIPING KIT (CLUSTER TYPE 2)
1
10
11
12
13
14
15
15
15
16
17
18
19
2
20
20
21
21
22
24
25
26
27
28
29
29
29
29
29
29
3
30
31
31
31
32
32
32
32
33
33
33
33
33
33
33
33
33
33
34
35
35
35
35
35
36
36
37
38
39
4
40
41
42
5
5
6
7
8
9

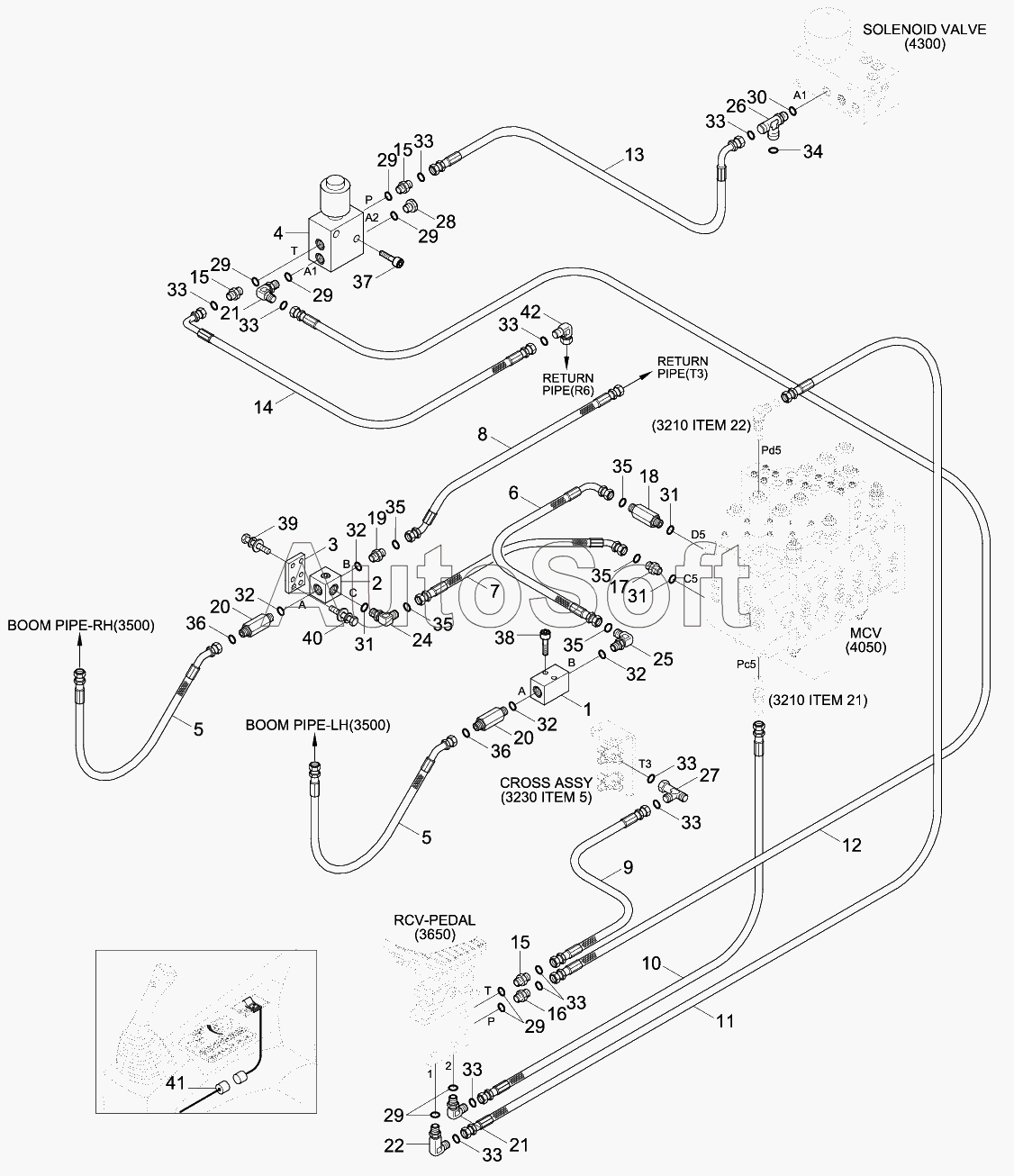

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 38Q5-93210 | 3***0 | D/ACT MAIN PIPING KIT | |
| 1 | 3***0 | Block-Hose Joint | |
| 2 | 3***0 | Joint-3 Way | |
| 3 | 3***0 | BRACKET-3 WAY JOINT | |
| 4 | 3***0 | VALVE-SOLENOID | |
| 5 | P***4 | Hose Assy-Orfs 0x45 | |
| 6 | P***9 | Hose Assy-Orfs 0x90 | |
| 7 | P***4 | HOSE ASSY-ORFS 0X45 | |
| 8 | P***8 | HOSE ASSY-ORFS 0X45 | |
| 9 | P***0 | Hose Assy-Orfs 0x0 | |
| 10 | P***2 | Hose Assy-Orfs 0x0 | |
| 11 | P***0 | HOSE ASSY-ORFS 0X0 | |
| 12 | P***2 | Hose Assy-Orfs 0x0 | |
| 13 | P***6 | Hose Assy-Orfs 0x90 | |
| 14 | P***2 | Hose Assy-Orfs 0x90 | |
| 15 | X***1 | CONNECTOR-ORFS | |
| 16 | 3***0 | FILTER-LAST GUARD | |
| 17 | X***4 | CONNECTOR-ORFS | |
| 18 | X***3 | Connector-Long, Orfs | |
| 19 | 3***0 | Connector | |
| 20 | X***6 | Connector-Long, Orfs | |
| 21 | X***1 | ELBOW-90,ORFS | |
| 22 | 3***0 | ELBOW-90,LONG | |
| 24 | X***4 | ELBOW-90,ORFS | |
| 25 | X***8 | Elbow-90, Orfs | |
| 26 | X***1 | TEE-R/TYPE,ORFS | |
| 27 | X***1 | Tee-R/Type, Swivel, Orfs | |
| 28 | P***2 | Plug-Hex | |
| 29 | S***4 | O-RING | |
| 30 | S***4 | O-RING | |
| 31 | S***4 | O-RING | |
| 32 | S***4 | O-RING | |
| 33 | S***1 | O-RING | |
| 34 | S***1 | O-RING | |
| 35 | S***1 | O-RING | |
| 36 | S***1 | O-RING | |
| 37 | S***6 | BOLT-SOCKET | |
| 38 | S***6 | Bolt-Socket | |
| 39 | S***6 | BOLT-W/WASHER | |
| 40 | S***6 | BOLT-W/WASHER | |
| 41 | 2***0 | Harness-Ext | |
| 42 | X***0 | ELBOW-90 SWIVEL,ORFS |
