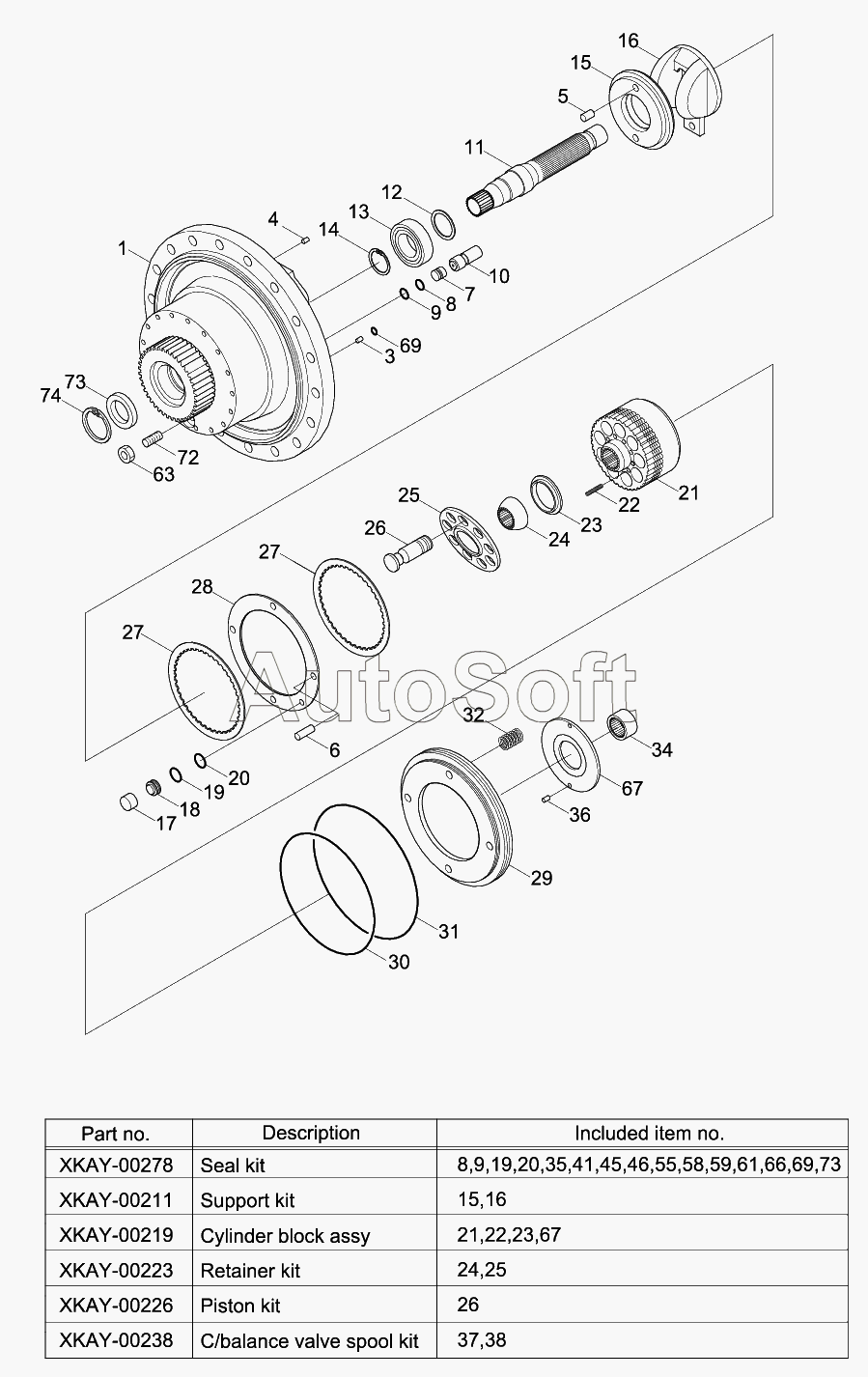

Каталог запасных частей к технике: Hyundai R330LC-9SH (2013). TRAVEL MOTOR (2/2)
1
3
5
6
7
10
11
12
13
14
17
18
22
22
23
23
24
24
25
25
27
27
28
29
30
31
32
34
36
63
67
67
72
74
XKAY-00211
XKAY-00219
XKAY-00223
XKAY-00226
XKAY-00278
8
9
19
20
69
73
15
15
16
16
21
21
26
26
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| XKAY-00211 | X***1 | SUPPORT KIT | |
| XKAY-00218 | X***8 | ROTARY KIT | |
| XKAY-00219 | X***9 | CYLINDER BLOCK KIT | |
| XKAY-00223 | X***3 | RETAINER KIT | |
| XKAY-00226 | X***6 | PISTON KIT | |
| XKAY-00278 | X***8 | SEAL KIT | |
| 1 | X***9 | CASING-SHAFT | |
| 3 | X***9 | SCREW-ORIFICE | |
| 4 | X***9 | SCREW-ORIFICE | |
| 5 | X***1 | PIN-SUPPORT | |
| 6 | X***2 | PIN-BRAKE | |
| 7 | X***3 | STOPPER(S) | |
| 8 | X***4 | O-RING | |
| 9 | X***5 | RING-BACK UP | |
| 10 | X***6 | PISTON-SWASH | |
| 11 | X***7 | SHAFT | |
| 12 | X***8 | SPACER-BEARING | |
| 13 | X***9 | BEARING-ROLLER | |
| 14 | X***0 | RING-STOP | |
| 15 | X***2 | SUPPORT | |
| 16 | X***3 | PLATE-SWASH | |
| 17 | X***4 | PISTON-SWASH | |
| 18 | X***5 | STOPPER(L) | |
| 19 | X***6 | O-RING | |
| 20 | X***7 | RING-BACK UP | |
| 21 | X***0 | BLOCK-CYLINDER | |
| 22 | X***1 | SPRING-CYLINDER | |
| 23 | X***2 | SPACER | |
| 24 | X***4 | GUIDE-BALL | |
| 25 | X***5 | SET-PLATE | |
| 26 | X***7 | PISTON & SHOE ASSY | |
| 27 | X***8 | PLATE-FRICTION | |
| 28 | X***9 | PLATE-SEPARATOR | |
| 29 | X***3 | BRAKE-PISTON | |
| 30 | X***1 | RING-PISTON 252 | |
| 31 | X***2 | RING-PISTON 278 | |
| 32 | X***3 | SPRING-BRAKE | |
| 34 | X***5 | BEARING-NEEDLE | |
| 36 | X***7 | PIN-VALVE PLATE | |
| 63 | X***9 | NUT-HEX | |
| 67 | X***2 | PLATE-VALVE | |
| 69 | X***0 | O-RING | |
| 72 | X***3 | SCREW-LOCK | |
| 73 | X***4 | SEAL-OIL | |
| 74 | X***5 | RING-LOCK |
