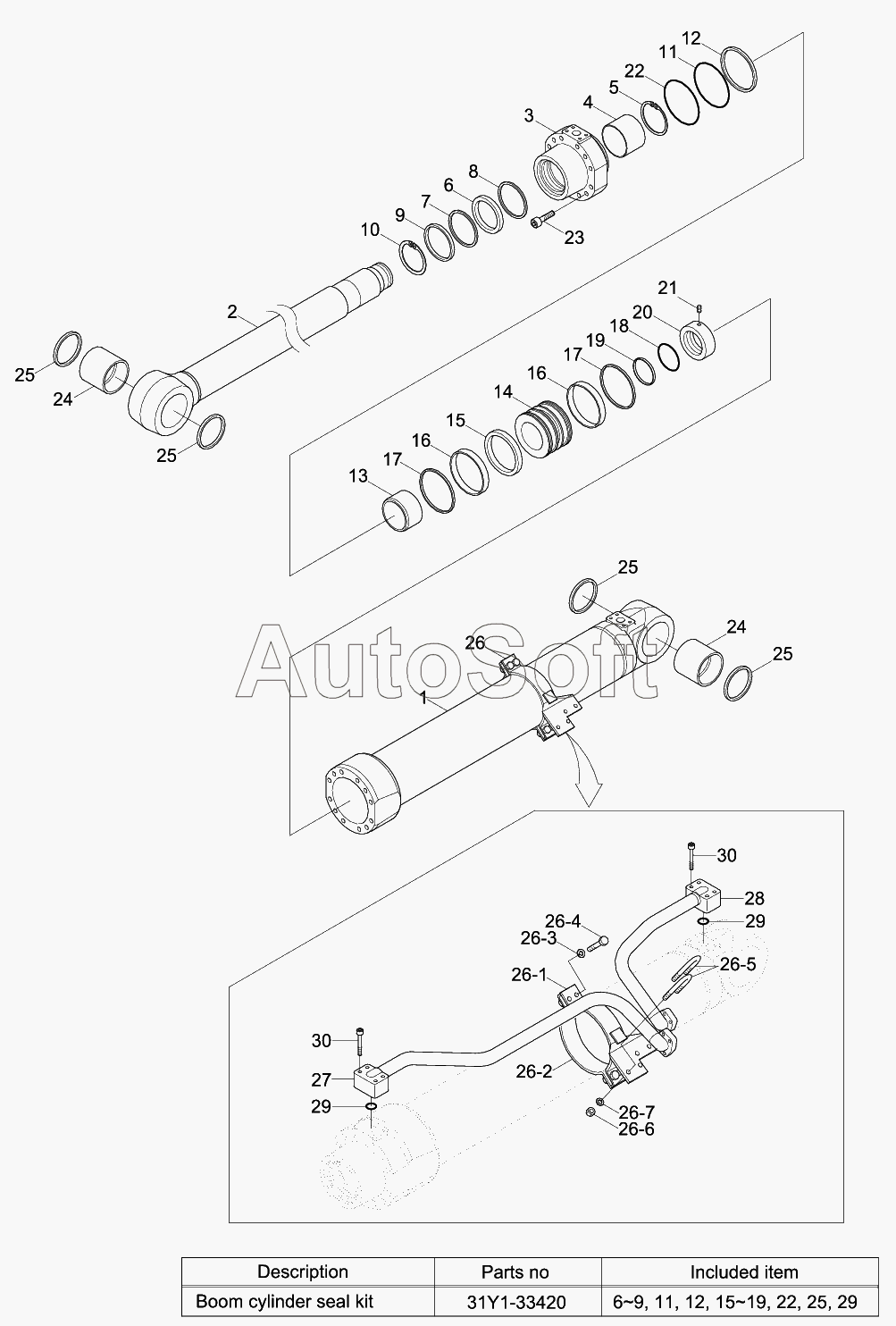

Каталог запасных частей к технике: Hyundai R330LC-9SH (2013). BOOM CYLINDER
1
2
3
4
5
10
13
14
20
21
23
24
24
26
26-1
26-2
26-3
26-4
26-5
26-6
26-7
27
28
30
30
31Y1-33420
6
6
7
8
9
9
11
11
12
12
15
15
16
16
17
17
18
19
19
22
22
25
25
25
25
25
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q9-50110 | 3***0 | BOOM CYLINDER ASSY-LH | |
| 31Q9-50120 | 3***0 | BOOM CYLINDER ASSY-RH | |
| 31Y1-33170 | 3***0 | BOOM CYLINDER SUB | |
| 31Y1-33340 | 3***0 | BAND ASSY-RH | |
| 31Y1-33360 | 3***0 | BAND SUB ASSY-RH | |
| 31Y1-33390 | 3***0 | PIPE ASSY-R,RH | |
| 31Y1-33410 | 3***0 | PIPE ASSY-B,RH | |
| 31Y1-33420 | 3***0 | SEAL KIT | |
| 1 | 3***0 | TUBE ASSY | |
| 10 | Y***0 | RING-SNAP | |
| 11 | S***4 | O-RING | |
| 12 | 3***0 | RING-BACK UP | |
| 13 | 3***0 | RING-CUSHION | |
| 14 | 3***0 | PISTON | |
| 15 | Y***0 | SEAL-PISTON | |
| 16 | Y***3 | RING-WEAR | |
| 17 | Y***2 | RING-DUST | |
| 18 | S***4 | O-RING | |
| 19 | S***3 | RING-BACK UP | |
| 2 | 3***0 | ROD ASSY | |
| 20 | 3***0 | NUT-LOCK | |
| 21 | S***4 | SCREW-SET | |
| 22 | S***4 | O-RING | |
| 23 | S***4 | BOLT-SOCKET | |
| 24 | 3***0 | BUSHING-PIN | |
| 25 | Y***0 | SEAL-DUST,DLI,KPU | |
| 26 | 3***0 | BAND ASSY-LH | |
| 26-1 | 3***0 | BAND SUB ASSY-LH | |
| 26-2 | 3***0 | BAND SUB ASSY | |
| 26-3 | S***2 | WASHER-SPRING | |
| 26-4 | S***2 | BOLT-HEX | |
| 26-5 | S***2 | U-BOLT | |
| 26-6 | S***2 | NUT-HEX | |
| 26-7 | S***2 | WASHER-SPRING | |
| 27 | 3***0 | PIPE ASSY-R,LH | |
| 28 | 3***0 | PIPE ASSY-B,LH | |
| 29 | Y***4 | O-RING | |
| 3 | 3***0 | GLAND | |
| 30 | S***4 | BOLT-SOCKET | |
| 4 | S***0 | BUSHING-DD2 | |
| 5 | Y***0 | RING-SNAP | |
| 6 | Y***3 | SEAL-ROD | |
| 7 | Y***0 | RING-BACK UP | |
| 8 | Y***2 | RING-BUFFER | |
| 9 | Y***1 | WIPER-DUST |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
