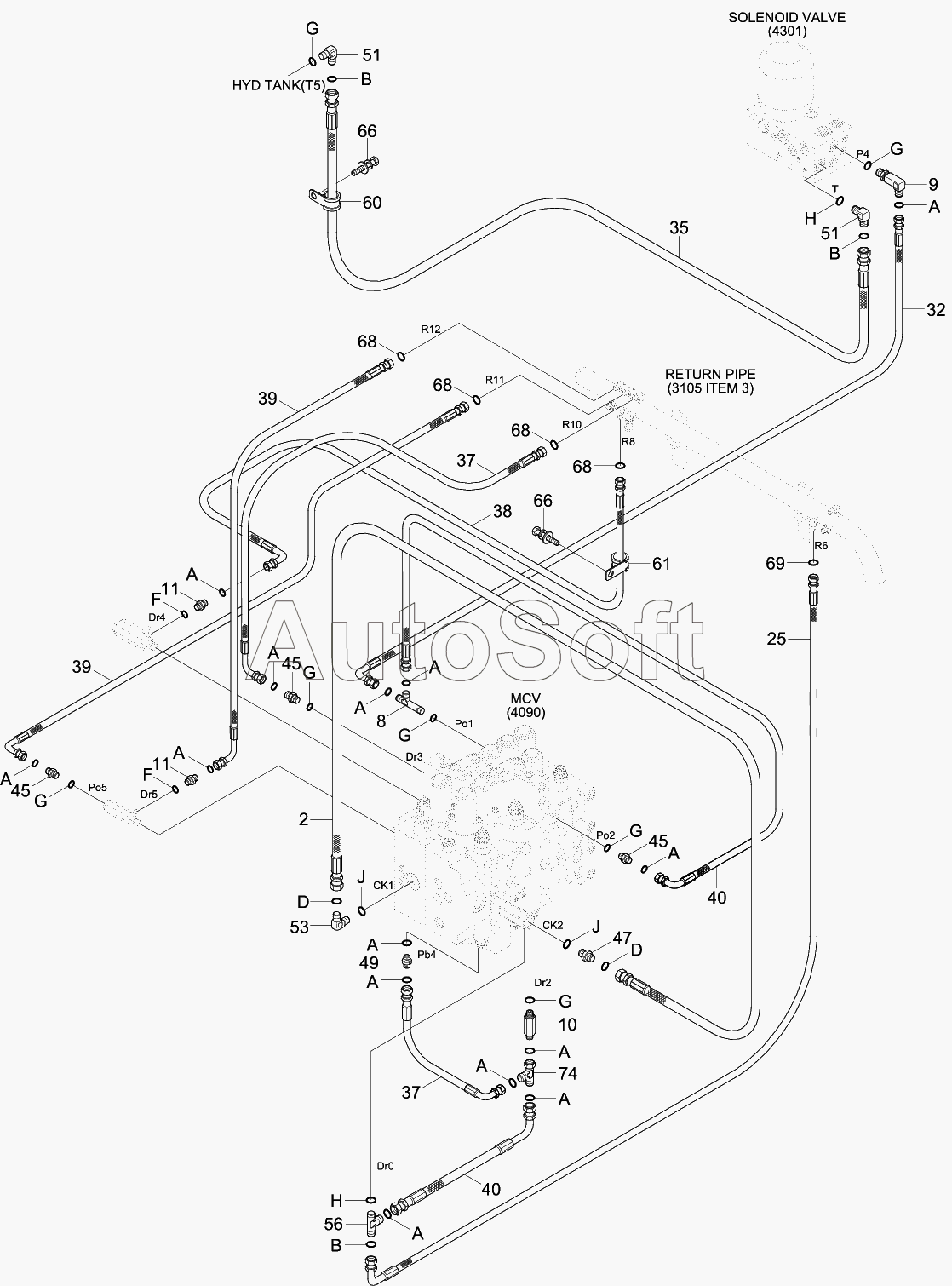

Каталог запасных частей к технике: Hyundai R330LC-9SH (2013). PILOT HYD PIP (BASE3,CLUSTER TY1,MCV TY2)
10
11
11
2
25
32
35
37
37
38
39
39
40
40
45
45
45
47
49
51
51
53
56
60
61
66
66
68
68
68
68
69
74
8
9
A
A
A
A
A
A
A
A
A
A
A
A
A
A
B
B
B
D
D
F
F
G
G
G
G
G
G
G
H
H
J
J
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 3***0 | CONNECTOR-LONG,ORFS | |
| 11 | 3***0 | Connector-Orfs | |
| 2 | 3***0 | HOSE ASSY-ORFS | |
| 25 | P***5 | HOSE ASSY-ORFS 0X90 | |
| 32 | X***8 | HOSE ASSY-ORFS 0X90 | |
| 35 | X***0 | HOSE ASSY-SYNF,ORFS | |
| 37 | X***8 | HOSE ASSY-ORFS 0X90 | |
| 38 | X***7 | HOSE ASSY-ORFS 0X90 | |
| 39 | X***0 | HOSE ASSY-ORFS 0X90 | |
| 40 | X***2 | Hose Assy-Orfs 0x90 | |
| 45 | X***1 | CONNECTOR-ORFS | |
| 47 | X***4 | CONNECTOR-ORFS | |
| 49 | X***3 | CONNECTOR-ORFS | |
| 51 | X***2 | ELBOW-90,ORFS | |
| 53 | X***4 | ELBOW-90,ORFS | |
| 56 | X***2 | TEE-R/TYPE,ORFS | |
| 60 | 3***0 | CLAMP-TUBE INS | |
| 61 | 3***0 | CLAMP-TUBE | |
| 66 | S***6 | BOLT-W/WASHER | |
| 68 | S***1 | O-RING | |
| 69 | S***1 | O-RING | |
| 74 | X***1 | Tee-R/Type, Swivel, Orfs | |
| 8 | 3***0 | Tee-Long, Orfs | |
| 9 | 3***0 | ELBOW-90,LONG | |
| A | S***1 | O-RING | |
| B | S***1 | O-RING | |
| D | S***1 | O-RING | |
| F | S***4 | O-Ring | |
| G | S***4 | O-RING | |
| H | S***4 | O-RING | |
| J | S***4 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
