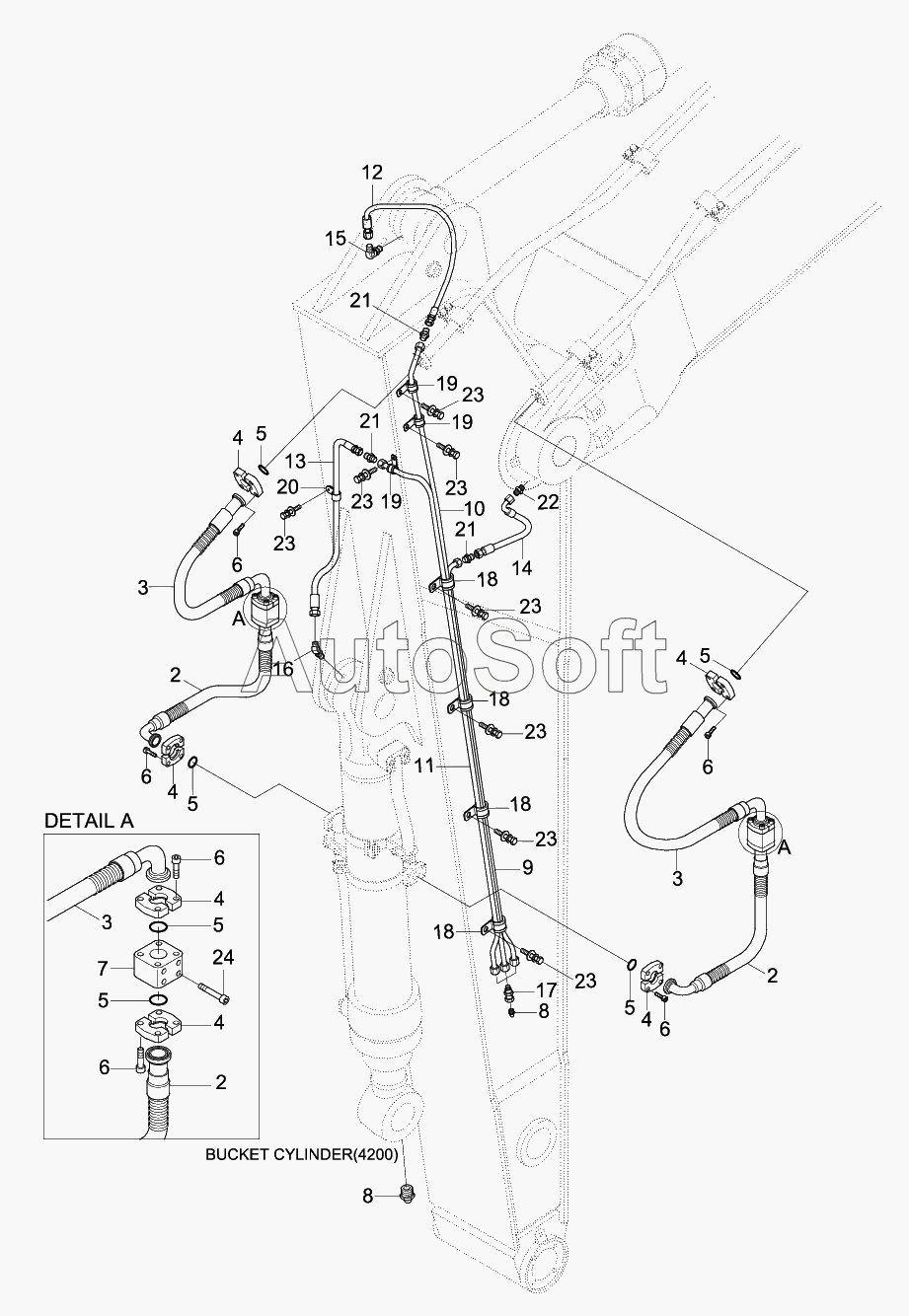

Каталог запасных частей к технике: Hyundai R330LC-9SH (2013). ARM HYD PIPING (4.05M)
2
2
2
3
3
3
4
4
4
4
4
4
5
5
5
5
5
5
6
6
6
6
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
18
18
19
19
19
20
21
21
21
22
23
23
23
23
23
23
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 3***1 | HOSE ASSY | |
| 3 | P***5 | HOSE ASSY-FLG 0X90 | |
| 4 | P***4 | FLANGE-HYD,SPLIT | |
| 5 | Y***4 | O-RING | |
| 6 | S***6 | BOLT-SOCKET | |
| 7 | 3***0 | BLOCK | |
| 8 | S***2 | NIPPLE-GREASE | |
| 9 | 3***0 | PIPE ASSY | |
| 10 | 3***0 | PIPE ASSY | |
| 11 | 3***0 | PIPE ASSY | |
| 12 | P***2 | HOSE ASSY-SYN 0X0 | |
| 13 | P***9 | HOSE ASSY-SYN 0X0 | |
| 14 | P***9 | HOSE ASSY-SYN 0X90 | |
| 15 | 3***0 | FITTING | |
| 16 | E***7 | ELBOW-45 | |
| 17 | 3***0 | CONNECTOR-TUBE | |
| 18 | 3***0 | CLAMP-TUBE | |
| 19 | 3***0 | CLAMP-TUBE | |
| 20 | 3***0 | CLAMP-HOSE | |
| 21 | E***6 | CONNECTOR | |
| 22 | P***1 | CONNECTOR | |
| 23 | S***6 | BOLT-W/WASHER | |
| 24 | S***6 | BOLT-SOCKET |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
