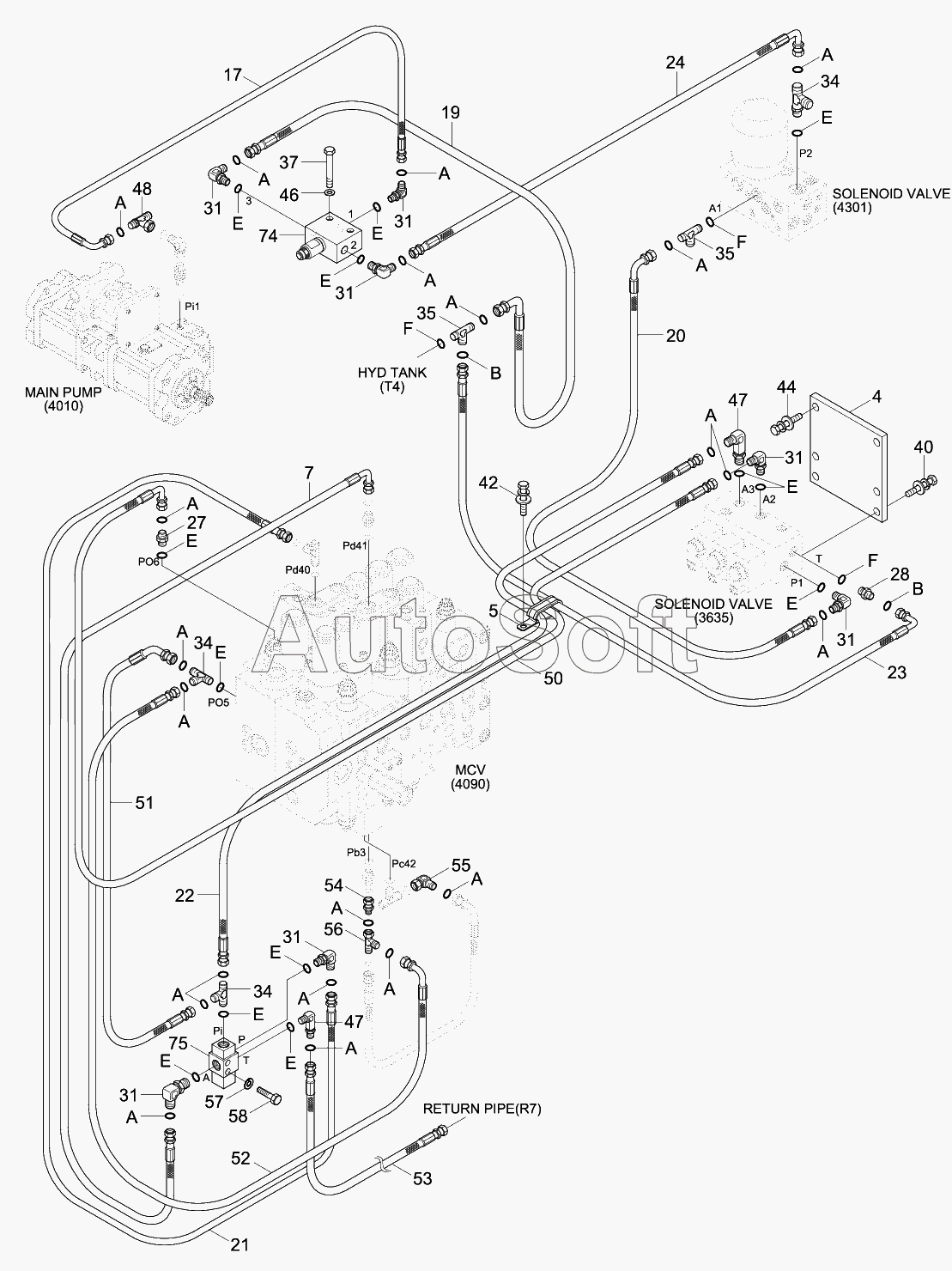

Каталог запасных частей к технике: Hyundai R330LC-9SH (2013). D/ACT MAIN PIP KIT2 (CLUSTER TY1,MCV TY2)
17
19
20
21
22
23
24
27
28
31
31
31
31
31
31
31
34
34
34
35
35
37
4
40
42
44
46
47
47
48
5
50
51
52
53
54
55
56
57
58
7
74
75
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
B
B
E
E
E
E
E
E
E
E
E
E
E
E
F
F
F
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17 | P***8 | HOSE ASSY-ORFS 0X90 | |
| 19 | P***6 | Hose Assy-Orfs 0x90 | |
| 20 | P***9 | HOSE ASSY-ORFS 0X90 | |
| 21 | P***3 | HOSE ASSY-ORFS 0X0 | |
| 22 | P***2 | HOSE ASSY-ORFS 0X0 | |
| 23 | P***4 | HOSE ASSY-ORFS 0X90 | |
| 24 | P***7 | HOSE ASSY-ORFS 0X90 | |
| 27 | X***1 | CONNECTOR-ORFS | |
| 28 | X***2 | CONNECTOR-ORFS | |
| 31 | X***1 | ELBOW-90,ORFS | |
| 34 | X***1 | TEE-R/TYPE,ORFS | |
| 35 | X***1 | TEE-R/TYPE,ORFS | |
| 36 | X***2 | TEE-R/TYPE,SWIVEL,ORFS | |
| 37 | S***6 | BOLT-HEX | |
| 4 | 3***0 | BRACKET-SOL VALVE | |
| 40 | S***6 | BOLT-W/WASHER | |
| 42 | S***6 | BOLT-W/WASHER | |
| 44 | S***6 | BOLT-W/WASHER | |
| 46 | S***B | WASHER-PLAIN | |
| 47 | 3***0 | ELBOW-90,LONG | |
| 48 | 3***0 | TEE-SHUTTLE,S/NUT | |
| 5 | 3***0 | CLAMP-TUBE,INS SINGLE | |
| 50 | P***2 | HOSE ASSY-ORFS 0X90 | |
| 51 | P***8 | HOSE ASSY-ORFS 0X45 | |
| 52 | P***0 | HOSE ASSY-ORFS 0X90 | |
| 53 | P***5 | HOSE ASSY-ORFS 0X0 | |
| 54 | 3***0 | Connector-Long | |
| 55 | X***0 | ELBOW-90 SWIVEL,ORFS | |
| 56 | 3***0 | TEE-SHUTTLE | |
| 57 | S***6 | WASHER-PLAIN | |
| 58 | S***6 | BOLT-HEX | |
| 7 | P***3 | HOSE ASSY-ORFS 0X90 | |
| 74 | 3***1 | EPPR VALVE-BREAKER | |
| 75 | 3***0 | Select Valve | |
| A | S***1 | O-RING | |
| B | S***1 | O-RING | |
| E | S***4 | O-RING | |
| F | S***4 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
