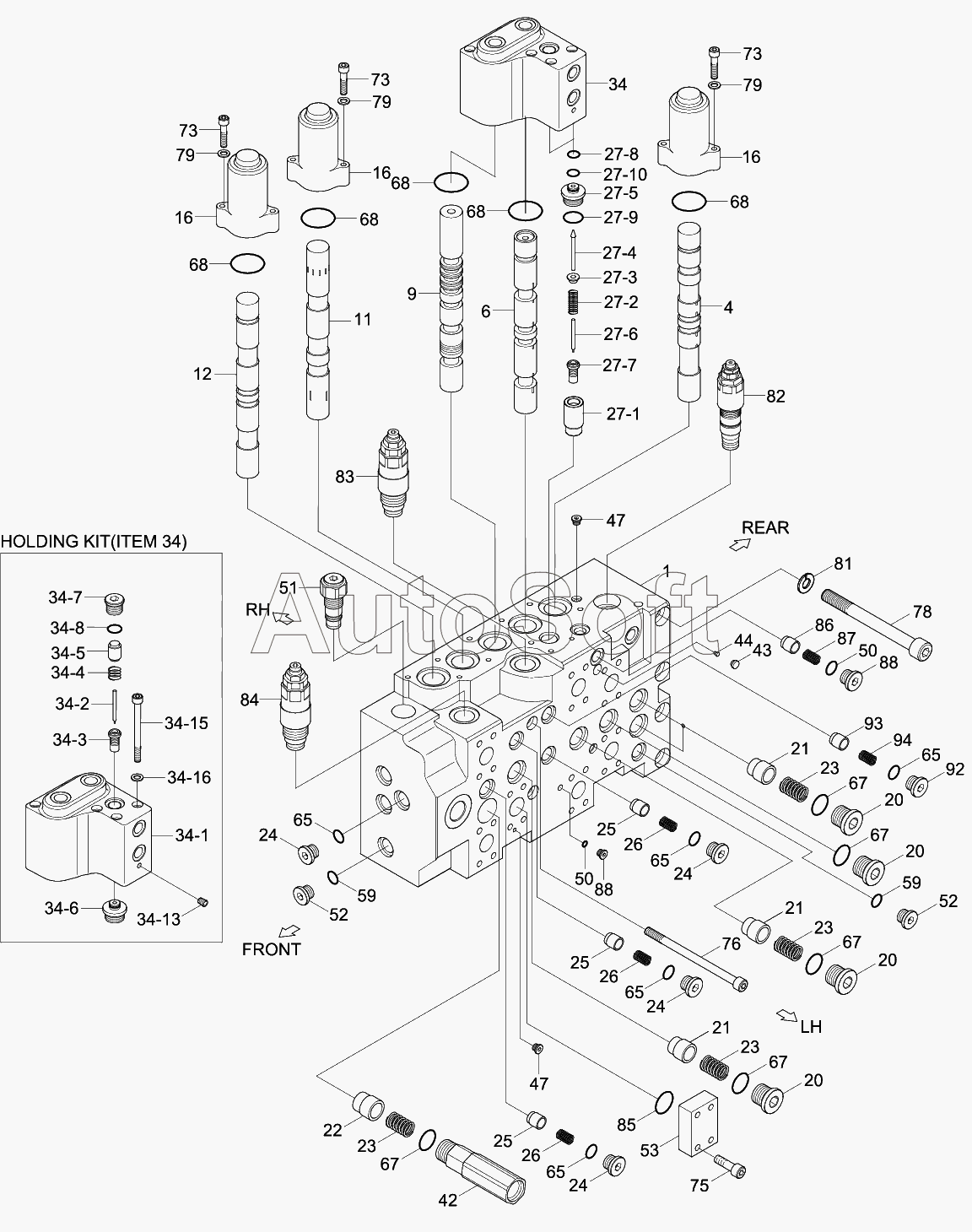

Каталог запасных частей к технике: Hyundai R330LC-9SH (2013). MAIN CONTROL VALVE (1/5, TYPE 2)
94
93
92
11
12
16
16
16
20
20
20
20
21
21
21
22
23
23
23
23
24
24
24
24
25
25
25
26
26
26
27
27-1
27-10
27-2
27-3
27-4
27-5
27-6
27-7
27-8
27-9
34
34-1
34-13
34-15
34-16
34-2
34-3
34-4
34-5
34-6
34-7
34-8
4
42
43
44
47
47
50
50
51
52
52
53
59
59
6
65
65
65
65
65
67
67
67
67
67
68
68
68
68
68
73
73
73
75
76
78
79
79
79
81
82
83
84
85
86
87
88
88
9
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q9-17000P | 3***P | MAIN CONTROL VALVE | |
| 1 | X***8 | HOUSING-P1 | |
| 11 | X***6 | SPOOL-ARM REGEN | |
| 12 | X***7 | SPOOL-BUCKET | |
| 16 | X***9 | COVER B1-PILOT | |
| 20 | X***3 | PLUG | |
| 21 | X***6 | POPPET 1 | |
| 22 | X***5 | POPPET | |
| 23 | X***0 | SPRING 1 | |
| 24 | X***2 | Plug | |
| 25 | X***0 | POPPET 2 | |
| 26 | X***1 | SPRING 2 | |
| 27 | X***2 | HOLDING KIT-B | |
| 27-1 | X***7 | POPPET-LOCK VALVE | |
| 27-10 | X***2 | Ring-Back Up | |
| 27-2 | X***0 | SPRING-POPPET SIGNAL | |
| 27-3 | X***6 | GUIDE-POPPET | |
| 27-4 | X***8 | POPPET-PILOT | |
| 27-5 | X***9 | SEAT-POPPET | |
| 27-6 | X***3 | C-RING | |
| 27-7 | X***5 | RESTRICTOR-LOCK VLV | |
| 27-8 | X***8 | O-RING | |
| 27-9 | X***3 | O-Ring | |
| 34 | X***6 | HOLDING KIT-A2 | |
| 34-1 | X***7 | BLOCK P1-HOLDING | |
| 34-13 | X***1 | Plug | |
| 34-15 | X***5 | BOLT-SOCKET | |
| 34-16 | X***5 | WASHER | |
| 34-2 | X***0 | PISTON 1 | |
| 34-3 | X***7 | GUIDE-POPPET | |
| 34-4 | X***2 | SPRING 1 | |
| 34-5 | X***3 | PISTON 2 | |
| 34-6 | X***8 | PLUG | |
| 34-7 | X***8 | PLUG | |
| 34-8 | X***9 | O-Ring | |
| 4 | X***5 | SPOOL-TRAVEL | |
| 42 | X***8 | CHECK VALVE ASSY | |
| 43 | X***9 | Orifice-Signal | |
| 44 | X***2 | Filter-Coin Type | |
| 47 | X***1 | Plug | |
| 50 | X***5 | O-Ring | |
| 51 | X***7 | NEGATIVE CONTROL VLV | |
| 52 | X***3 | Plug | |
| 53 | X***6 | FLANGE | |
| 59 | X***0 | O-RING | |
| 6 | X***4 | RING-BACK UP | |
| 65 | X***2 | O-Ring | |
| 67 | X***4 | O-RING | |
| 68 | X***6 | O-RING | |
| 73 | X***4 | BOLT-SOCKET | |
| 75 | X***6 | BOLT-SOCKET | |
| 76 | X***7 | BOLT-SOCKET | |
| 78 | X***9 | BOLT-SOCKET | |
| 79 | X***5 | WASHER | |
| 81 | X***7 | WASHER-SPRING | |
| 82 | X***1 | Main Relief Valve | |
| 83 | X***2 | RELIEF VALVE-OVERLOAD | |
| 84 | X***3 | RELIEF VALVE-OVERLOAD | |
| 85 | X***4 | O-RING | |
| 86 | X***2 | Poppet-Check | |
| 87 | X***3 | Spring-Check | |
| 88 | X***5 | Plug | |
| 9 | X***4 | SPOOL-ARM 2 | |
| 92 | X***3 | PLUG | |
| 93 | X***2 | POPPET | |
| 94 | X***1 | SPRING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
