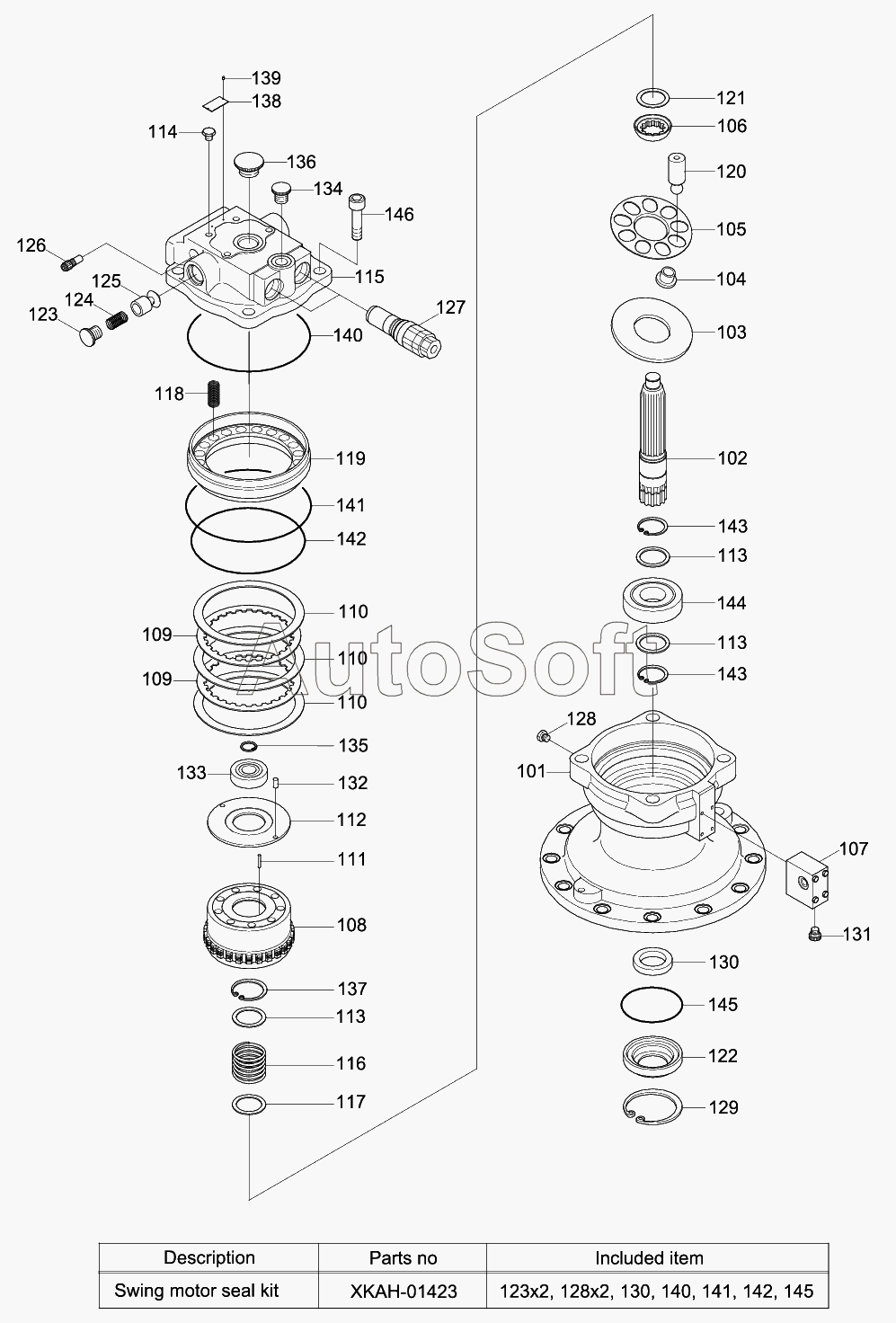

Каталог запасных частей к технике: Hyundai R330LC-9S (2013). SWING MOTOR (TYPE 1)
101
102
103
105
106
107
108
109
109
110
110
110
111
112
113
113
113
114
115
116
117
118
119
121
122
124
125
126
127
129
131
132
133
134
135
136
137
138
139
143
143
144
146
XKAH-01423
123
130
130
140
140
141
141
142
142
145
145
104
120
128
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q9-10160 | 3***0 | SWING MOTOR ASSY | |
| XKAH-01423 | X***3 | SEAL KIT | |
| 101 | X***1 | CASING | |
| 102 | X***0 | SHAFT-DRIVE | |
| 103 | X***1 | PLATE-SHOE | |
| 104 | X***3 | SHOE | |
| 105 | X***1 | RETAINER | |
| 106 | X***9 | BUSHING-SPHERICAL | |
| 107 | X***3 | BRAKE VALVE | |
| 108 | X***0 | BLOCK-CYLINDER | |
| 109 | X***6 | PLATE-FRICTION | |
| 110 | X***5 | PLATE-SEPERATION | |
| 111 | X***9 | ROD-PUSH | |
| 112 | X***2 | PLATE-VALVE | |
| 113 | X***1 | SPACER | |
| 114 | X***7 | PLUG ASSY-VP | |
| 115 | X***2 | VALVE-CASING | |
| 116 | X***8 | SPRING | |
| 117 | X***5 | SPACER R | |
| 118 | X***7 | SPRING-BRAKE | |
| 119 | X***0 | PISTON-BRAKE | |
| 120 | X***0 | PISTON | |
| 121 | X***6 | SPACER F | |
| 122 | X***0 | COVER-FRONT | |
| 123 | X***7 | PLUG ASSY-VP | |
| 124 | X***5 | SPRING | |
| 125 | X***5 | PLUNGER | |
| 126 | X***7 | SW/REACTIONLESS VALVE | |
| 127 | X***6 | RELIEF VALVE | |
| 128 | X***7 | PLUG ASSY-VP | |
| 129 | X***1 | RING-SNAP | |
| 130 | X***9 | SEAL-OIL | |
| 131 | X***0 | PLUG | |
| 132 | X***7 | PIN-SPRING | |
| 133 | X***8 | BEARING-ROLLER | |
| 134 | X***9 | PLUG | |
| 135 | X***2 | RING-SNAP | |
| 136 | X***8 | PLUG | |
| 137 | X***0 | RING-SNAP | |
| 138 | X***4 | PLATE-NAME | |
| 139 | X***6 | SCREW-RIVET | |
| 140 | X***3 | O-RING | |
| 141 | X***8 | O-RING | |
| 142 | X***9 | O-RING | |
| 143 | X***3 | RING-SNAP | |
| 144 | X***9 | BEARING-ROLLER | |
| 145 | X***4 | O-RING | |
| 146 | X***4 | BOLT-SOCKET |
