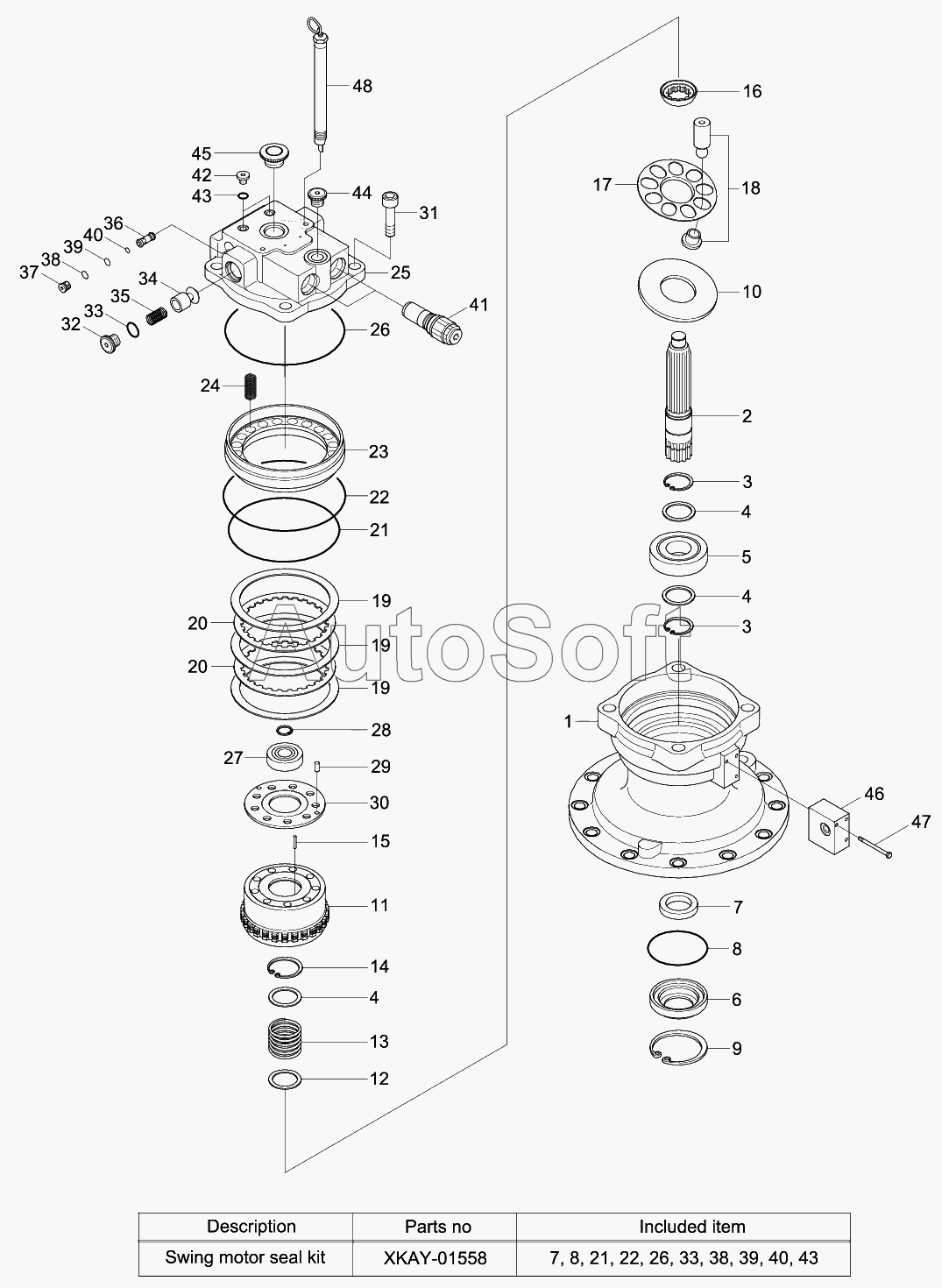

Каталог запасных частей к технике: Hyundai R330LC-9S (2013). SWING MOTOR (TYPE 2)
1
2
3
3
4
4
4
5
6
9
10
11
12
13
14
15
16
17
18
19
19
19
20
20
23
24
25
27
28
29
30
31
32
34
35
36
37
41
42
44
45
46
47
48
48-1
XKAY-01558
7
7
8
8
21
21
22
22
26
26
33
33
38
38
39
39
40
40
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q8-10170 | 3***0 | SWING MOTOR | |
| 31Q9-19150 | 3***0 | SWING MOTOR ASSY | |
| XKAY-01558 | X***8 | SEAL KIT | |
| 1 | X***9 | BODY | |
| 10 | X***7 | PLATE-SHOE | |
| 11 | X***0 | BLOCK-CYLINDER | |
| 12 | X***1 | SEAT-SPRING | |
| 13 | X***2 | SPRING-CYLINDER | |
| 14 | X***3 | RING-SNAP | |
| 15 | X***4 | PIN | |
| 16 | X***6 | GUIDE-BALL | |
| 17 | X***7 | PLATE-SET | |
| 18 | X***9 | PISTION ASSY | |
| 19 | X***0 | PLATE | |
| 2 | X***0 | SHAFT | |
| 20 | X***1 | PLATE-FRICTION | |
| 21 | X***2 | O-RING | |
| 22 | X***3 | O-RING | |
| 23 | X***4 | PISTON-BRAKE | |
| 24 | X***5 | SPRING-B/P | |
| 25 | X***6 | COVER-REAR | |
| 26 | X***7 | O-RING | |
| 27 | X***5 | BEARING-ROLLER | |
| 28 | X***9 | RING-SNAP | |
| 29 | X***0 | PIN | |
| 3 | X***1 | RING-SNAP | |
| 30 | X***0 | PLATE-VALVE | |
| 31 | X***1 | BOLT-WRENCH | |
| 32 | X***8 | PLUG | |
| 33 | X***7 | O-RING | |
| 34 | X***6 | POPPET | |
| 35 | X***7 | SPRING | |
| 36 | X***2 | REACTIONLESS VLV ASSY | |
| 37 | X***3 | PLUG | |
| 38 | X***4 | RING-BACK UP | |
| 39 | X***0 | O-RING | |
| 4 | X***2 | PLATE | |
| 40 | X***5 | O-RING | |
| 41 | X***6 | RELIEF VALVE ASSY | |
| 42 | X***0 | PLUG | |
| 43 | X***1 | O-RING | |
| 44 | X***5 | PLUG | |
| 45 | X***8 | PLUG | |
| 46 | X***0 | TIME DELAY VALVE ASSY | |
| 47 | X***9 | BOLT-WRENCH | |
| 48 | X***7 | GAUGE-LEVEL | |
| 48-1 | X***8 | PLUG | |
| 5 | X***3 | BEARING-ROLL | |
| 6 | X***4 | COVER | |
| 7 | X***5 | SEAL-OIL | |
| 8 | X***6 | O-RING | |
| 9 | X***3 | RING-SNAP | |
| A | X***8 | ROTORY KIT | |
| A-A | X***9 | BLOCK KIT-CYL | |
| B | X***5 | RETAINER KIT | |
| C | X***8 | PISTON KIT |
