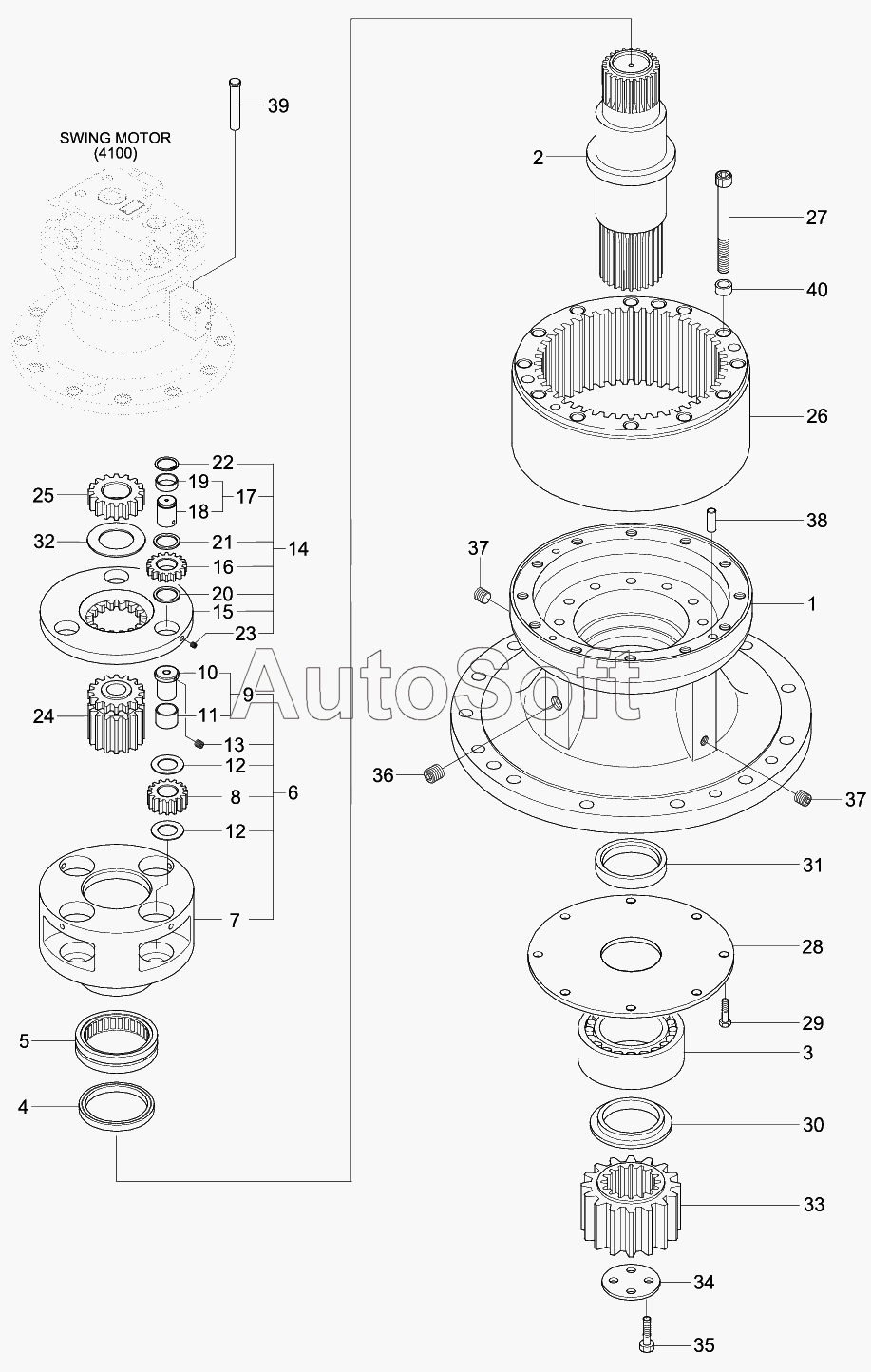

Каталог запасных частей к технике: Hyundai R330LC-9S (2013). SWING REDUCTION GEAR (TYPE 2)
35
25
26
27
28
29
30
31
32
33
34
24
36
37
37
38
40
10
11
18
19
39
12
12
1
2
3
4
5
6
7
8
9
13
14
15
16
17
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q9-19140 | 3***0 | SWING REDUCTION GEAR | |
| 1 | X***1 | CASING | |
| 2 | X***0 | SHAFT-DRIVE | |
| 3 | X***6 | BEARING-ROLLER | |
| 4 | X***9 | SEAL-OIL | |
| 5 | X***7 | BEARING-ROLLER | |
| 6 | X***7 | CARRIER ASSY 2 | |
| 7 | X***8 | CARRIER 2 | |
| 8 | X***9 | GEAR-PLANET 2 | |
| 9 | X***0 | PIN ASSY 2 | |
| 10 | X***1 | PIN 2 | |
| 11 | X***2 | BUSHING 2 | |
| 12 | X***5 | WASHER-THRUST | |
| 13 | X***0 | PIN-SPRING | |
| 14 | X***3 | CARRIER ASSY 1 | |
| 15 | X***3 | CARRIER 1 | |
| 16 | X***4 | GEAR-PLANET 1 | |
| 17 | X***0 | PIN ASSY 1 | |
| 18 | X***1 | PIN 1 | |
| 19 | X***9 | BUSHING 1 | |
| 20 | X***7 | PLATE 1-SIDE | |
| 21 | X***6 | PLATE 2-SIDE | |
| 22 | X***1 | RING-STOP | |
| 23 | X***8 | PIN-SPRING | |
| 24 | X***5 | GEAR 2-SUN | |
| 25 | X***6 | GEAR 1-SUN | |
| 26 | X***7 | RING-GEAR | |
| 27 | X***6 | BOLT-SOCKET | |
| 28 | X***6 | COVER PLATE | |
| 29 | X***4 | BOLT-HEX | |
| 30 | X***7 | SPACER | |
| 31 | X***8 | RING-SPACER | |
| 32 | X***7 | PLATE 3-THRUST | |
| 33 | X***9 | GEAR-PINION | |
| 34 | X***1 | PLATE-LOCK | |
| 35 | X***6 | BOLT-HEX | |
| 36 | X***9 | PLUG | |
| 37 | X***6 | PLUG | |
| 38 | X***2 | PIN-KNOCK | |
| 39 | X***1 | BUSHING 2 | |
| 40 | X***0 | Air Breather Assy |
