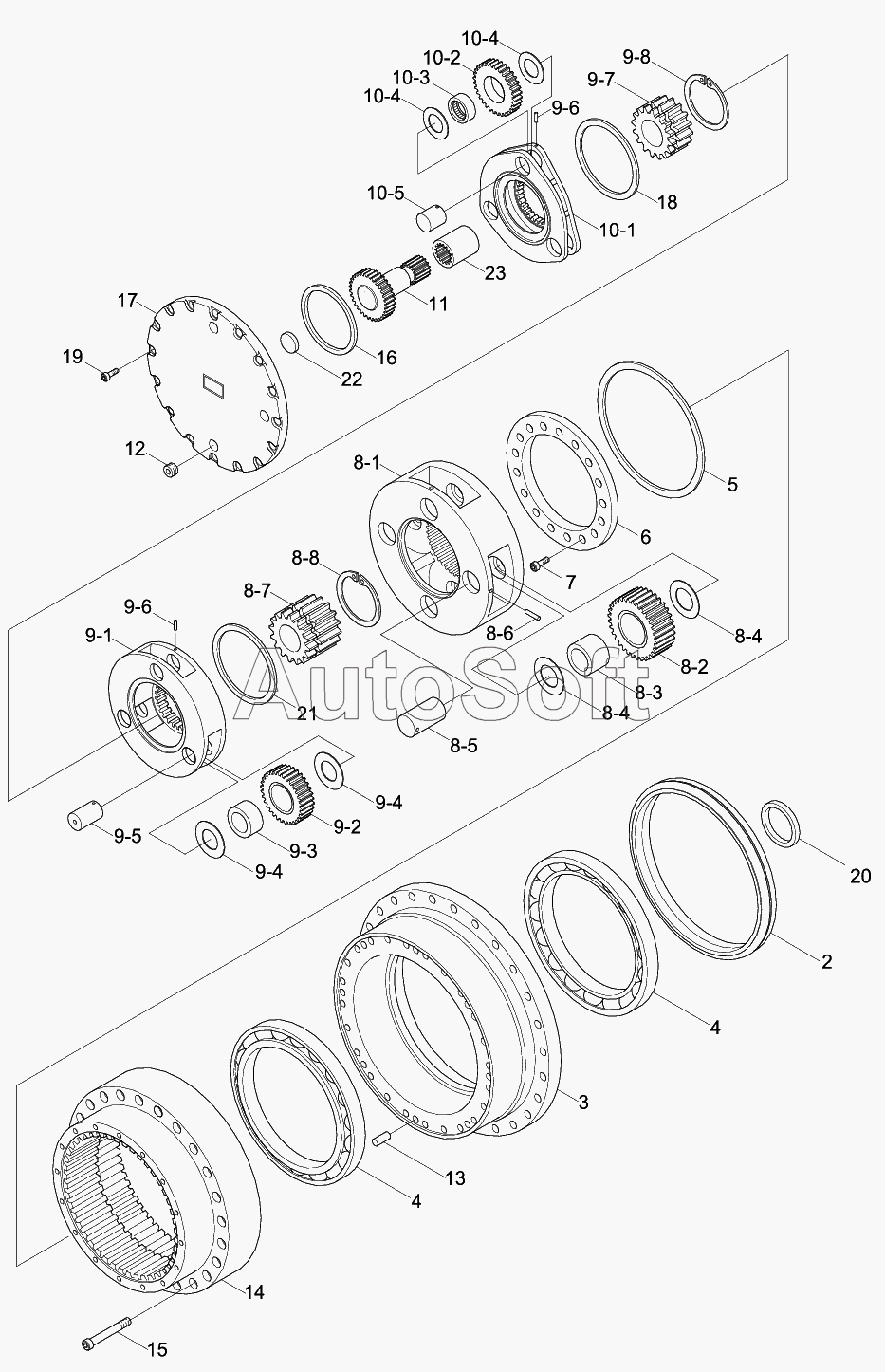

Каталог запасных частей к технике: Hyundai R330LC-9S (2013). TRAVEL REDUCTION GEAR
4
2
3
4
4
5
6
7
8
8-1
8-2
8-3
8-4
8-4
8-5
8-6
8-7
8-8
9
9-1
9-2
9-3
9-4
9-4
9-5
9-6
9-6
9-7
9-8
10
10-1
10-2
10-3
10-4
10-4
10-5
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q9-40021 | 3***1 | TRAVEL REDUCTION GEAR | |
| 10 | X***0 | CARRIER 1 ASSY | |
| 10-1 | X***8 | CARRIER 1 | |
| 10-2 | X***9 | GEAR 1-PLANETARY | |
| 10-3 | X***0 | BEARING-NEEDLE | |
| 10-4 | X***5 | WASHER 1-THRUST | |
| 10-5 | X***2 | PIN 1 | |
| 11 | X***3 | GEAR 1-SUN | |
| 12 | X***4 | PLUG | |
| 13 | X***5 | PIN-LOCK | |
| 14 | X***2 | GEAR-RING | |
| 15 | X***7 | BOLT-WRENCH | |
| 16 | X***8 | RING-THRUST | |
| 17 | X***9 | COVER | |
| 18 | X***0 | RING 2-THRUST | |
| 19 | X***1 | BOLT-WRENCH | |
| 2 | X***3 | SEAL-FLOATING | |
| 20 | X***2 | MOTOR-RING | |
| 21 | X***3 | RING 3-THRUST | |
| 22 | X***4 | PAD | |
| 23 | X***5 | COUPLING | |
| 3 | X***4 | HOUSING | |
| 4 | X***5 | BEARING-ANGULAR | |
| 4 | X***S | BEARING-ANGULAR | |
| 5 | X***6 | SHIM | |
| 6 | X***7 | RETAINER | |
| 7 | X***8 | BOLT-WRENCH | |
| 8 | X***8 | CARRIER 3 ASSY | |
| 8-1 | X***6 | CARRIER 3 | |
| 8-2 | X***9 | GEAR 3-PLANETARY | |
| 8-3 | X***0 | NEEDLE 3 | |
| 8-4 | X***1 | WASHER 3-THRUST | |
| 8-5 | X***4 | PIN 3 | |
| 8-6 | X***5 | PIN 3-SPRING | |
| 8-7 | X***6 | GEAR 3-SUN | |
| 8-8 | X***7 | RING 3-SNAP | |
| 9 | X***9 | CARRIER ASSY 2 | |
| 9-1 | X***7 | CARRIER 2 | |
| 9-2 | X***2 | GEAR-PLANETERY 2 | |
| 9-3 | X***3 | NEEDLE 2 | |
| 9-4 | X***4 | WASHER-THRUST 2 | |
| 9-5 | X***3 | PIN 2 | |
| 9-6 | X***4 | PIN 2-SPRING | |
| 9-7 | X***5 | GEAR 2-SUN | |
| 9-8 | X***6 | RING 2-SNAP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
