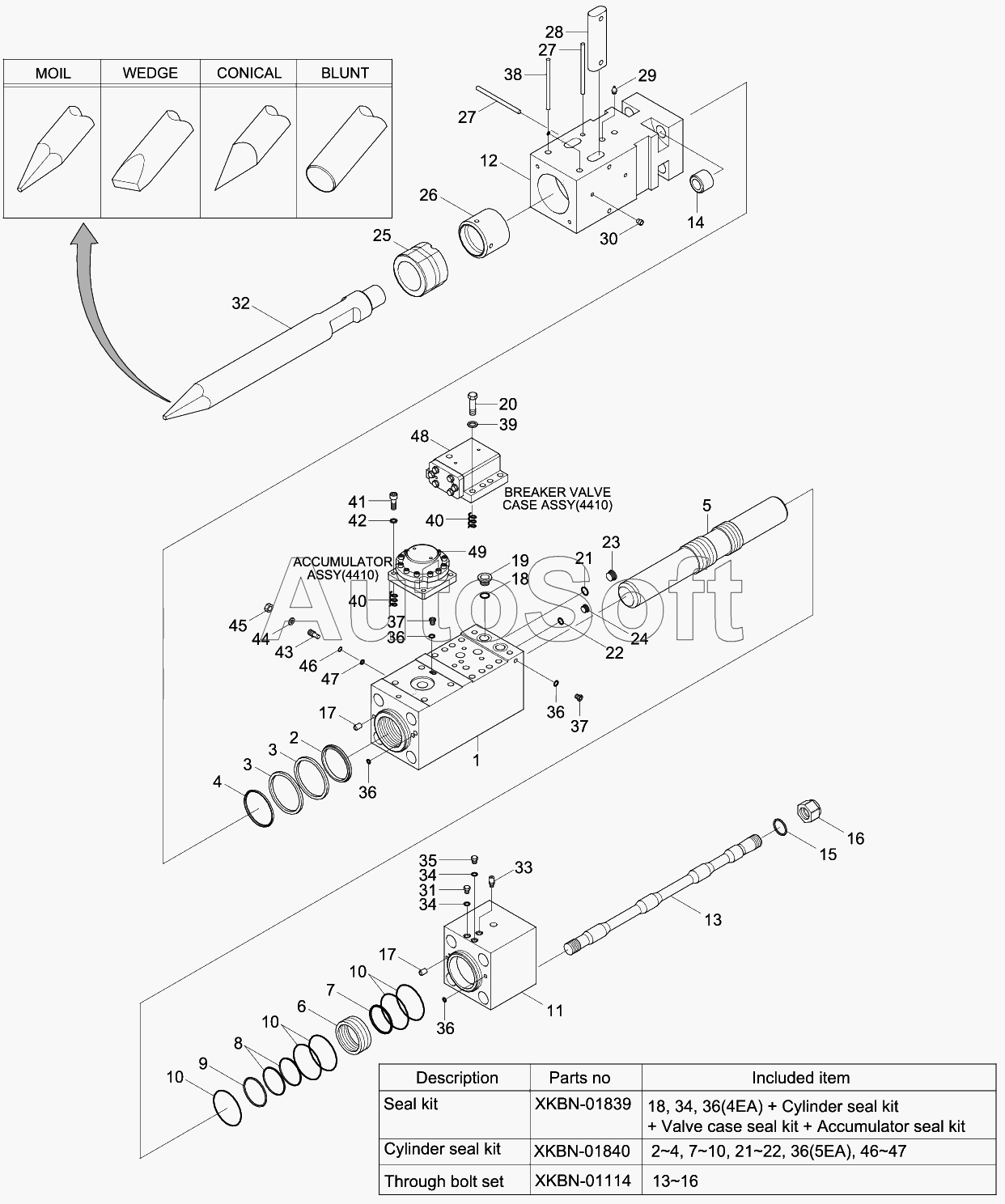

Каталог запасных частей к технике: Hyundai R330LC-9S (2013). BREAKER ASSY (1/3)
1
11
12
17
17
19
20
23
24
25
26
27
27
28
29
30
31
32
32
32
32
33
35
37
37
38
39
40
40
41
42
43
44
45
48
49
5
6
XKBN-01839
XKBN-01840
10
10
10
10
18
18
2
2
21
21
22
22
3
3
34
34
34
36
36
36
36
36
36
4
4
46
46
47
47
7
7
8
9
XKBN-01114
13
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q9-81110 | 3***0 | HYD BREAKER ASSY | |
| XKBN-01114 | X***4 | BOLT SET-THROUGH | |
| XKBN-01839 | X***9 | SEAL KIT-ALL | |
| XKBN-01840 | X***0 | SEAL KIT-CYLINDER | |
| 1 | X***8 | CYLINDER | |
| 2 | X***9 | RING-BUFFER | |
| 3 | X***0 | U-PACKING | |
| 4 | X***1 | SEAL-DUST | |
| 5 | X***2 | PISTON | |
| 6 | X***4 | BUSHING-CYLINDER | |
| 7 | X***5 | RING-QUAD | |
| 8 | X***6 | SEAL-STEP | |
| 9 | X***7 | RING-BUFFER | |
| 10 | X***8 | O-RING | |
| 11 | X***9 | CAP-HEAD | |
| 12 | X***3 | HEAD-FRONT | |
| 13 | X***5 | BOLT-THROUGH | |
| 14 | X***6 | NUT-WOOD RUFF | |
| 15 | X***7 | WASHER-THROUGH BOLT | |
| 16 | X***8 | NUT-HEX THROUGH BOLT | |
| 17 | X***1 | PIN-KNOCK | |
| 18 | X***7 | O-RING | |
| 19 | X***8 | PLUG-HEX SOCKET | |
| 20 | X***1 | BOLT-HEX | |
| 21 | X***4 | O-RING | |
| 22 | X***7 | O-RING | |
| 23 | X***6 | PLUG-HEX SOCKET | |
| 24 | X***0 | Plug-Hex Socket | |
| 25 | X***4 | COVER-FRONT | |
| 26 | X***4 | RING-THRUST | |
| 27 | X***1 | PIN-STOP | |
| 28 | X***5 | PIN-CHISEL | |
| 29 | X***2 | Grease-Nipple | |
| 30 | X***3 | Plug-Hollow | |
| 31 | X***9 | Air Cap Sub Assy | |
| 32 | X***5 | CHISEL-MOIL | |
| 32 | X***6 | CHISEL-WEDGE | |
| 32 | X***7 | CHISEL-CONICAL | |
| 32 | X***8 | CHISEL-BLUNT | |
| 33 | X***8 | Coupling-Screw | |
| 34 | X***9 | O-Ring | |
| 35 | X***0 | Plug-Hex Socket | |
| 36 | X***5 | O-Ring | |
| 37 | X***1 | Plug-Hex Socket | |
| 38 | X***2 | PIN-STOP | |
| 39 | X***2 | WASHER-NORD LOCK | |
| 40 | X***5 | COIL-HELI | |
| 41 | X***3 | BOLT-SOCKET | |
| 42 | X***2 | WASHER-NORD LOCK | |
| 43 | X***9 | VALVE-AUTO CONTROL | |
| 44 | X***4 | Washer-Nord Lock | |
| 45 | X***5 | Nut-Hex | |
| 46 | X***6 | Ring-Back Up | |
| 47 | X***7 | O-Ring | |
| 48 | V***E | VALVE CASE ASSY | |
| 49 | A***R | ACCUMULATOR ASSY |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
