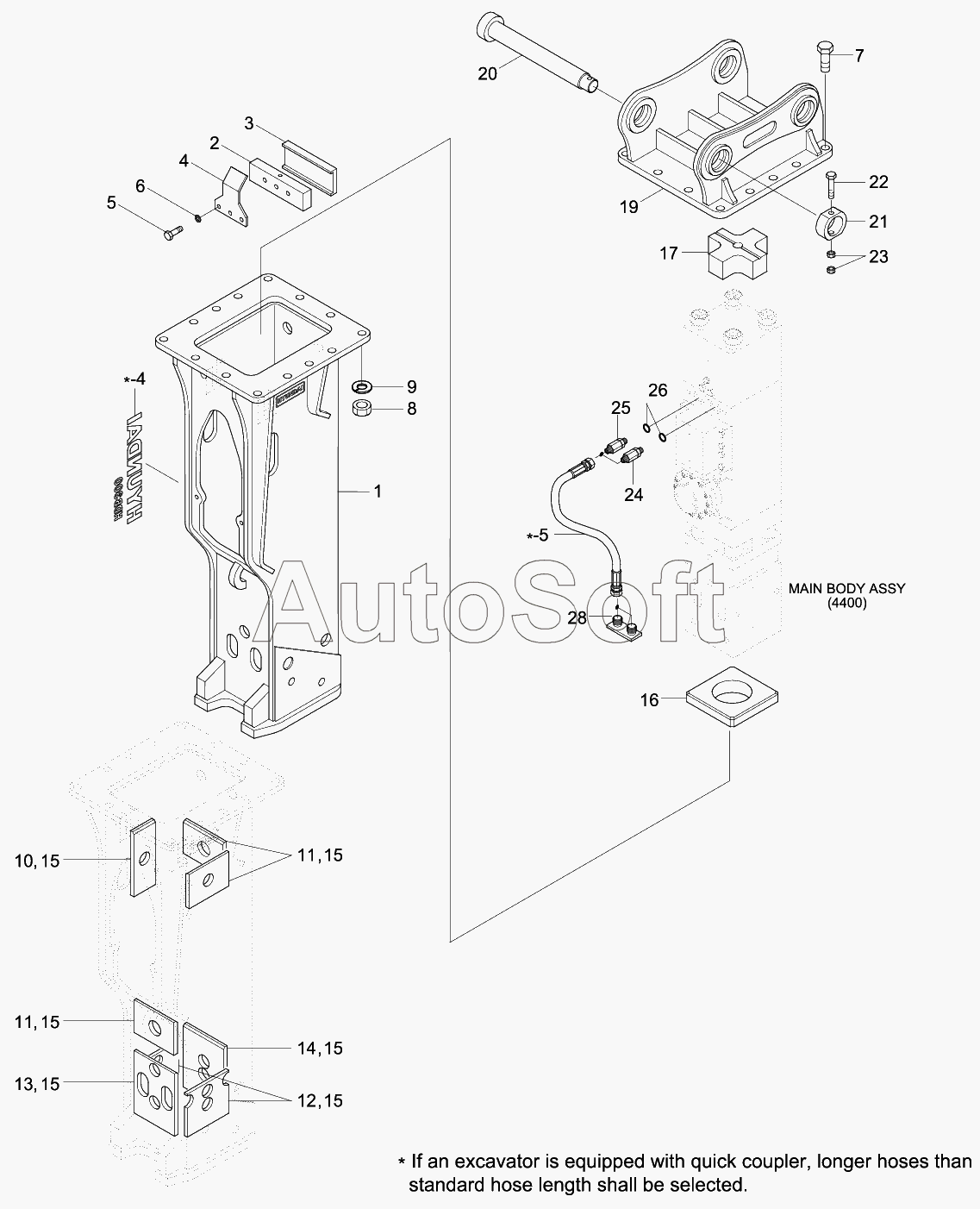

Каталог запасных частей к технике: Hyundai R330LC-9S (2013). BREAKER ASSY (3/3)
1
10
11
11
12
13
14
15
15
15
15
15
15
16
17
19
2
20
21
22
23
24
25
26
28
3
4
4
5
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| XKBN-01082 | X***2 | HOSE ASSY | |
| XKBN-01136 | X***6 | BRACKET ASSY-BENDING | |
| XKBN-01151 | X***1 | DECAL ASSY-HYUNDAI | |
| 1 | X***7 | HOUSING WA-BENDING | |
| 2 | X***8 | BAR-SQUARE | |
| 3 | X***9 | PLATE-WEAR | |
| 4 | X***0 | PLATE-BENDING CLAMP | |
| 5 | X***3 | BOLT-HEX | |
| 6 | X***4 | Washer-Nord Lock | |
| 7 | X***1 | BOLT-HEX | |
| 8 | X***3 | NUT-TEFRON | |
| 9 | X***2 | WASHER-SPRING | |
| 10 | X***7 | DAMPER-SIDE | |
| 11 | X***7 | DAMPER-SIDE | |
| 12 | X***3 | DAMPER-SIDE | |
| 13 | X***4 | DAMPER-SIDE | |
| 14 | X***5 | DAMPER-SIDE | |
| 15 | X***4 | O-Ring | |
| 16 | X***6 | DAMPER-BOTTOM | |
| 17 | X***7 | DAMPER-UPPER | |
| 19 | X***9 | MOUNTING BRACKET WA | |
| 20 | X***9 | PIN-BRACKET | |
| 21 | X***6 | RING-STOP | |
| 22 | X***7 | BOLT-HEX | |
| 23 | X***8 | Nut-Hex | |
| 24 | X***5 | ADAPTER | |
| 25 | X***3 | ADAPTER | |
| 26 | X***7 | O-RING | |
| 28 | X***4 | PLUG-HOSE |
