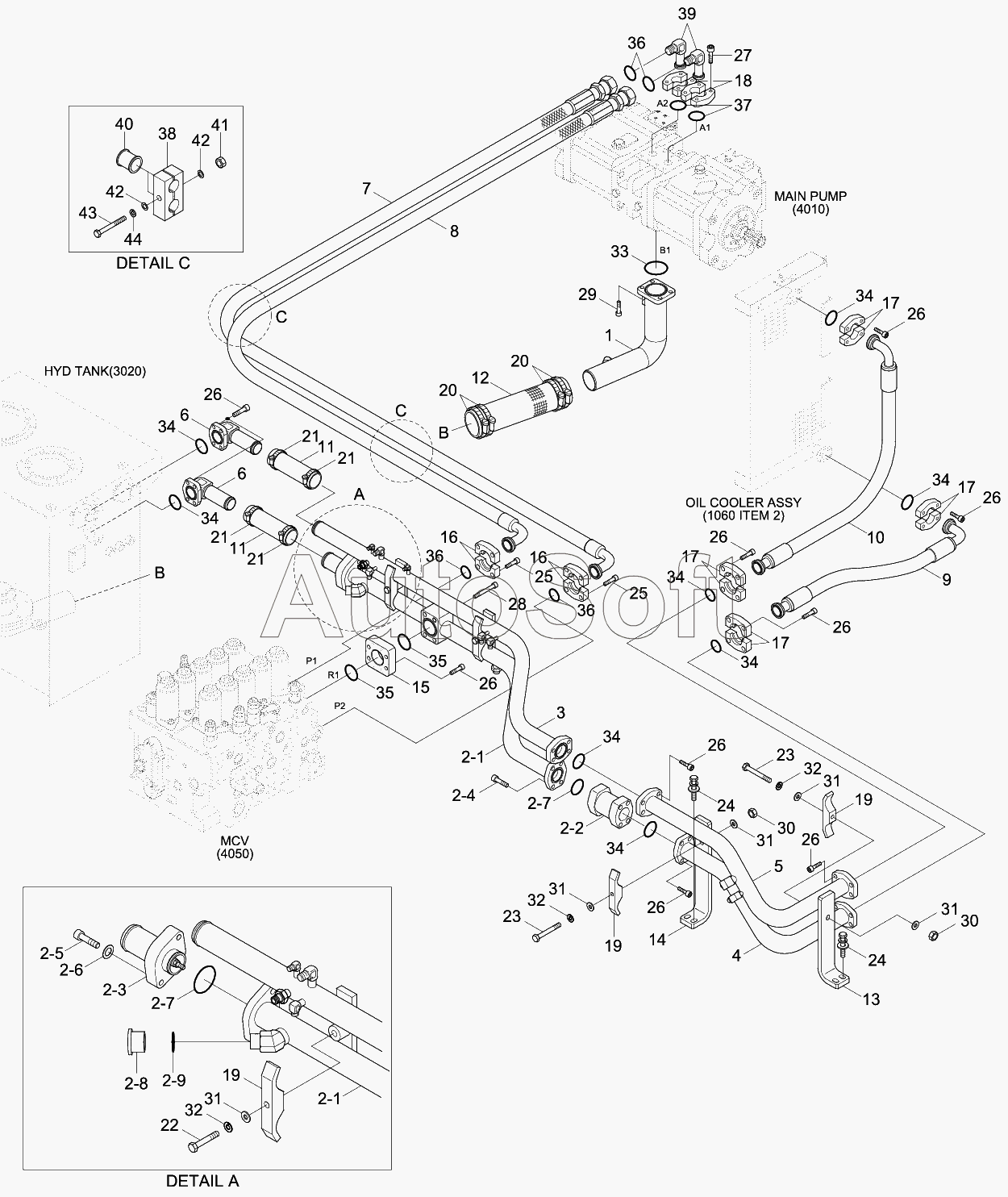

Каталог запасных частей к технике: Hyundai R330LC-9S (2013). UPPER HYD PIPING (BASE, MCV TYPE 1)
37
34
34
34
34
34
34
34
34
27
1
2
2-1
2-1
2-2
2-3
2-4
2-5
2-6
2-7
2-7
2-8
2-9
3
4
5
6
6
7
8
9
10
11
11
12
13
14
15
16
16
17
17
17
17
18
19
19
19
20
20
21
21
21
21
22
23
23
24
24
25
25
26
26
26
26
26
26
26
26
26
28
29
30
30
31
31
31
31
31
32
32
32
33
35
35
36
36
36
38
39
40
41
42
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Pipe Assy | |
| 10 | 3***1 | HOSE ASSY-FLG | |
| 11 | 3***0 | HOSE-RUBBER | |
| 12 | P***0 | HOSE-RUBBER | |
| 13 | 3***0 | BRACKET | |
| 14 | 3***0 | BRACKET | |
| 15 | 3***0 | FLANGE | |
| 16 | P***4 | FLANGE-HYD,SPLIT | |
| 17 | P***7 | FLANGE-HYD,SPLIT | |
| 18 | P***5 | FLANGE-SPLIT | |
| 19 | 3***0 | CLAMP-PIPE | |
| 2 | 3***0 | PIPE SUB ASSY-RETURN | |
| 2-1 | 3***0 | PIPE ASSY | |
| 2-2 | 3***0 | CHECK VALVE-RETURN | |
| 2-3 | 3***1 | Check Valve | |
| 2-4 | X***6 | CAP-HYD,ORFS | |
| 2-5 | S***6 | BOLT-SOCKET | |
| 2-6 | S***6 | BOLT-SOCKET | |
| 2-7 | Y***4 | O-Ring | |
| 2-8 | S***6 | Washer-Plain | |
| 2-9 | S***1 | O-RING | |
| 20 | 3***0 | Clamp-Hose, Wire Type | |
| 21 | S***6 | Clamp-Hose, Wire Type | |
| 22 | S***6 | Bolt-Hex | |
| 23 | S***6 | BOLT-HEX | |
| 24 | S***6 | BOLT-W/WASHER | |
| 25 | S***6 | BOLT-SOCKET | |
| 26 | S***6 | BOLT-SOCKET | |
| 27 | S***6 | BOLT-SOCKET | |
| 28 | S***6 | BOLT-SOCKET | |
| 29 | S***D | BOLT-SOCKET | |
| 3 | 3***0 | PIPE ASSY | |
| 30 | S***B | NUT-HEX | |
| 31 | S***B | WASHER-PLAIN | |
| 32 | S***6 | WASHER-SPRING | |
| 33 | S***1 | O-RING | |
| 34 | Y***4 | O-Ring | |
| 35 | Y***4 | O-RING | |
| 36 | Y***4 | O-RING | |
| 37 | S***1 | O-RING | |
| 38 | 3***0 | Clamp-Hose | |
| 39 | 3***0 | Elbow 90-Orfs | |
| 4 | 3***0 | Pipe Wa-Return | |
| 40 | S***0 | Grommet | |
| 41 | S***B | NUT-HEX | |
| 42 | S***B | WASHER-PLAIN | |
| 43 | S***6 | Bolt-Hex | |
| 44 | S***6 | WASHER-SPRING | |
| 5 | 3***0 | Pipe Wa-Return | |
| 6 | 3***1 | PIPE WA-RETURN | |
| 7 | 3***0 | Hose Assy | |
| 8 | 3***0 | Hose Assy | |
| 9 | 3***0 | Hose Assy-Flg 0x90 |
