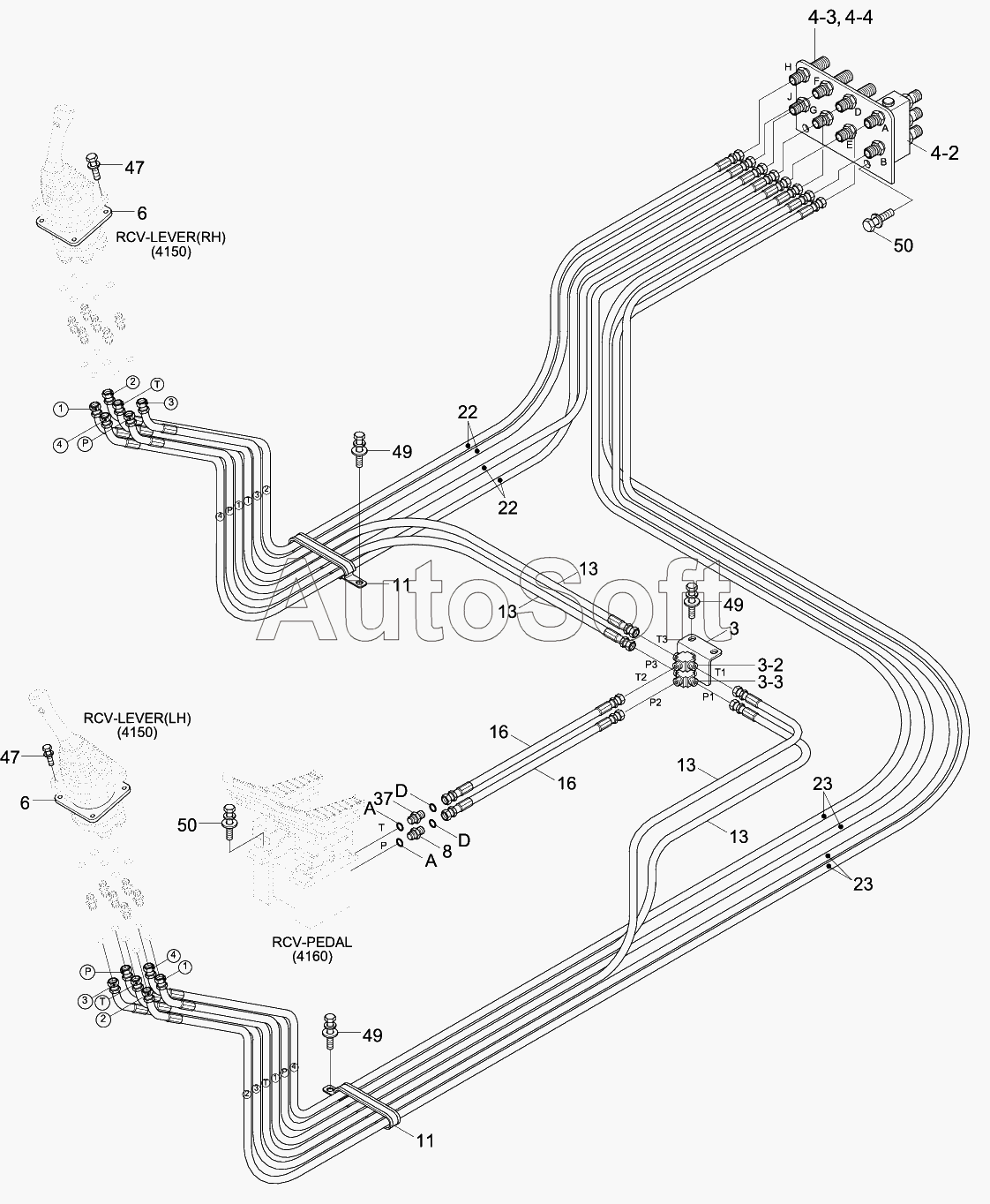

Каталог запасных частей к технике: Hyundai R330LC-9S (2013). PILOT HYD PIPING (CONTROL 1)
3
3-2
3-3
4
4-2
4-3
4-4
6
6
8
11
11
13
13
13
13
16
16
22
22
23
23
37
47
47
49
49
49
50
50
A
A
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11 | 3***0 | CLAMP-TUBE,INS SINGLE | |
| 13 | P***3 | HOSE ASSY-ORFS 0X45 | |
| 16 | X***8 | HOSE ASSY-SYNF,ORFS | |
| 22 | X***8 | Hose Assy-Orfs 0x45 | |
| 23 | X***1 | Hose Assy-Orfs 0x45 | |
| 3 | 3***0 | CROSS ASSY | |
| 3-2 | 3***0 | Cross-Bulkhead Type | |
| 3-3 | 3***0 | Cross-Bulk Head Type | |
| 37 | X***1 | CONNECTOR-ORFS | |
| 4 | 3***0 | Terminal Assy-C | |
| 4-2 | 3***0 | Shuttle-5 Port | |
| 4-3 | X***2 | Connector-Orfs | |
| 4-4 | S***1 | O-RING | |
| 47 | S***6 | BOLT-W/WASHER | |
| 49 | S***6 | BOLT-W/WASHER | |
| 50 | S***6 | BOLT-W/WASHER | |
| 6 | 3***1 | SHIM | |
| 8 | 3***0 | FILTER-LAST GUARD | |
| A | S***4 | O-RING |
