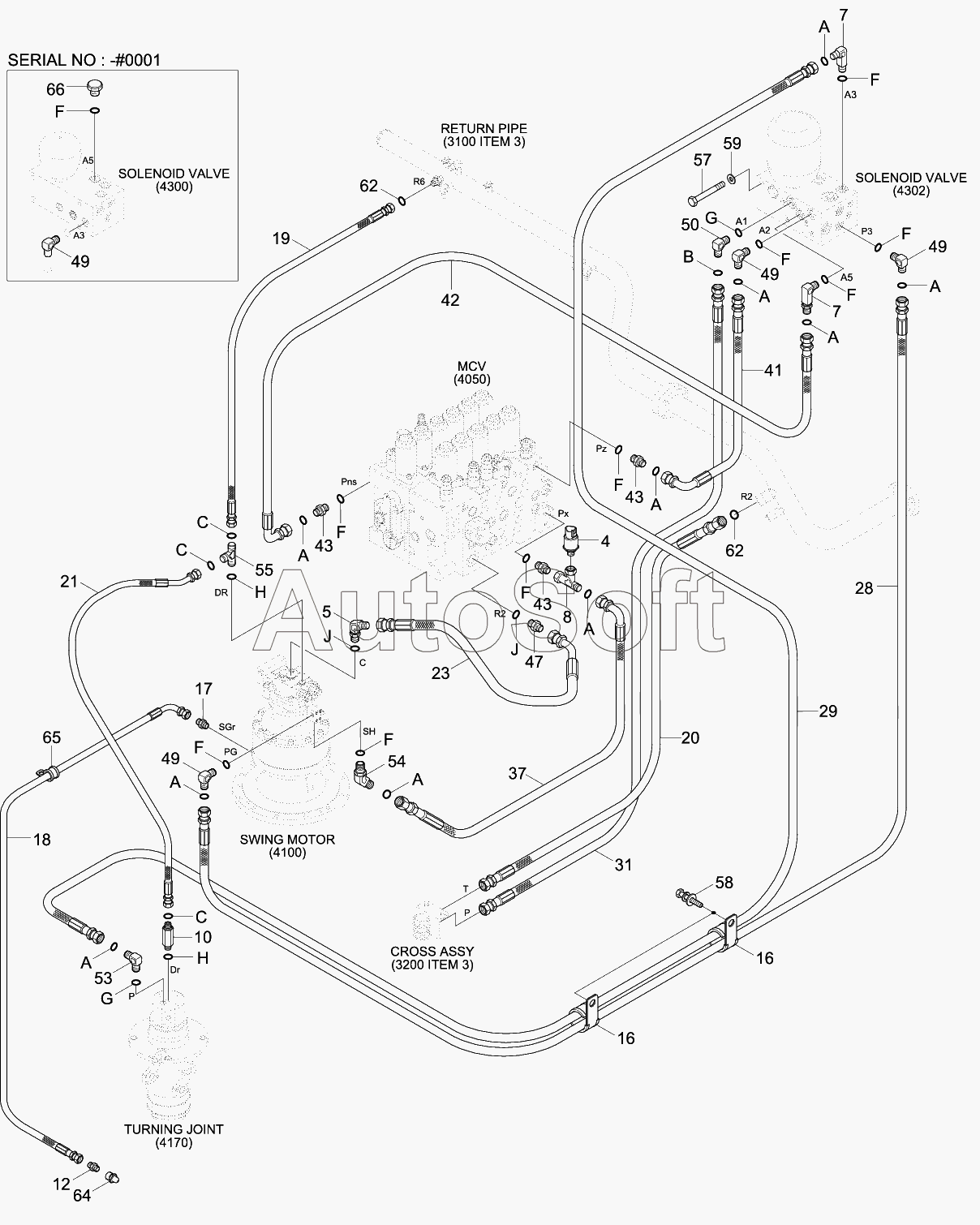

Каталог запасных частей к технике: Hyundai R330LC-9S (2013). PILOT HYD PIP (BASE1,CLUSTER TY2,MCV TY1)
10
12
16
16
17
18
19
20
21
23
28
29
29
31
37
4
41
42
42
43
43
43
47
49
49
49
49
49
5
50
53
54
55
57
58
59
62
62
64
65
66
7
7
7
8
A
A
A
A
A
A
A
A
A
A
B
C
C
C
F
F
F
F
F
F
F
F
F
F
F
G
G
H
H
J
J
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 3***0 | CONNECTOR-LONG,ORFS | |
| 12 | 3***0 | CONNECTOR | |
| 16 | 3***0 | CLAMP-TUBE,INS SINGLE | |
| 17 | P***2 | CONNECTOR | |
| 18 | P***6 | HOSE ASSY-SYN 0X90 | |
| 19 | P***8 | Hose Assy-Orfs 0x0 | |
| 20 | P***3 | HOSE ASSY-ORFS 0X0 | |
| 21 | P***0 | HOSE ASSY-ORFS 0X45 | |
| 23 | P***0 | HOSE ASSY-THD 0X45 | |
| 28 | X***9 | HOSE ASSY-SYNF,ORFS | |
| 29 | X***7 | Hose Assy-Synf, Orfs | |
| 29 | X***9 | Hose Assy-Synf, Orfs | |
| 31 | X***0 | HOSE ASSY-SYNF,ORFS | |
| 37 | X***9 | Hose Assy-Orfs 0x90 | |
| 4 | 3***0 | SWITCH-PRESSURE | |
| 41 | X***3 | HOSE ASSY-ORFS 0X90 | |
| 42 | X***2 | HOSE ASSY-ORFS 0X90 | |
| 42 | X***4 | HOSE ASSY-ORFS 0X90 | |
| 43 | X***1 | CONNECTOR-ORFS | |
| 47 | P***6 | CONNECTOR | |
| 49 | X***1 | ELBOW-90,ORFS | |
| 49 | X***1 | ELBOW-90,ORFS | |
| 5 | P***5 | Elbow-45 | |
| 50 | X***2 | ELBOW-90,ORFS | |
| 53 | X***2 | ELBOW-90,ORFS | |
| 54 | X***1 | ELBOW-45,ORFS | |
| 55 | X***3 | TEE-B/TYPE,ORFS | |
| 57 | S***6 | BOLT-HEX | |
| 58 | S***6 | BOLT-W/WASHER | |
| 59 | S***B | WASHER-HARDENED | |
| 62 | S***1 | O-RING | |
| 64 | S***2 | NIPPLE-GREASE | |
| 65 | 3***0 | CLAMP-TUBE | |
| 66 | P***2 | Plug-Hex | |
| 7 | 3***0 | ELBOW-90,LONG | |
| 7 | 3***0 | ELBOW-90,LONG | |
| 8 | 3***0 | TEE-BRENCH TEST | |
| A | S***1 | O-RING | |
| B | S***1 | O-RING | |
| C | S***1 | O-RING | |
| F | S***4 | O-RING | |
| F | S***4 | O-RING | |
| G | S***4 | O-RING | |
| H | S***4 | O-RING | |
| J | S***4 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
