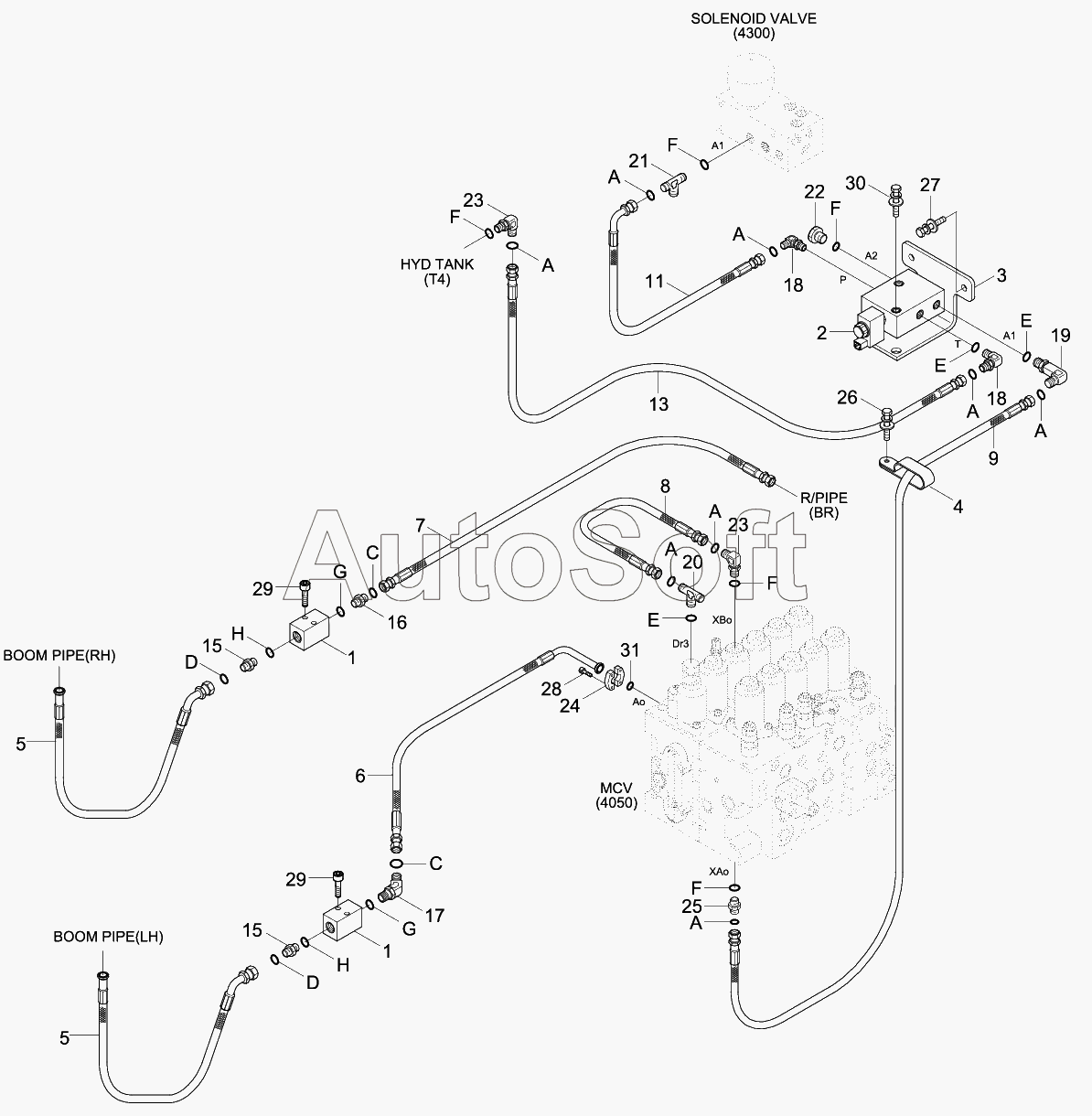

Каталог запасных частей к технике: Hyundai R330LC-9S (2013). S/ACT MAIN PIP KIT2 (CLUSTER TY2,MCV TY1)
1
1
11
13
15
15
16
17
18
18
19
2
20
21
22
23
23
24
25
26
27
28
29
29
3
30
31
4
5
5
6
7
8
9
A
A
A
A
A
A
A
A
C
C
D
D
E
E
E
F
F
F
F
F
G
G
H
H
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | JOINT ASSY-HOSE | |
| 11 | P***6 | HOSE ASSY-ORFS 0X90 | |
| 13 | P***4 | Hose Assy-Orfs 0x0 | |
| 15 | X***6 | CONNECTOR-ORFS | |
| 16 | X***1 | CONNECTOR-ORFS | |
| 17 | X***5 | ELBOW-45,ORFS | |
| 18 | X***1 | ELBOW-90,ORFS | |
| 19 | 3***0 | ELBOW-90,LONG | |
| 2 | 3***0 | VALVE-SOLENOID | |
| 20 | X***1 | TEE-R/TYPE,ORFS | |
| 21 | X***1 | TEE-R/TYPE,ORFS | |
| 22 | P***2 | Plug-Hex | |
| 23 | X***2 | ELBOW-90,ORFS | |
| 24 | P***4 | FLANGE-HYD,SPLIT | |
| 25 | X***3 | CONNECTOR-ORFS | |
| 26 | S***6 | BOLT-W/WASHER | |
| 27 | S***6 | BOLT-W/WASHER | |
| 28 | S***6 | BOLT-SOCKET | |
| 29 | S***6 | BOLT-SOCKET | |
| 3 | 3***1 | BRACKET-SOL VALVE | |
| 30 | S***6 | BOLT-SOCKET | |
| 31 | Y***4 | O-RING | |
| 4 | 3***0 | CLAMP | |
| 5 | P***4 | HOSE ASSY-ORFS 0X45 | |
| 6 | 3***0 | HOSE ASSY | |
| 7 | P***7 | HOSE ASSY-ORFS 0X0 | |
| 8 | P***8 | HOSE ASSY-ORFS 0X0 | |
| 9 | P***9 | Hose Assy-Orfs 0x0 | |
| A | S***1 | O-RING | |
| C | S***1 | O-RING | |
| D | S***1 | O-RING | |
| E | S***4 | O-RING | |
| F | S***4 | O-RING | |
| G | S***4 | O-RING | |
| H | S***4 | O-RING |
