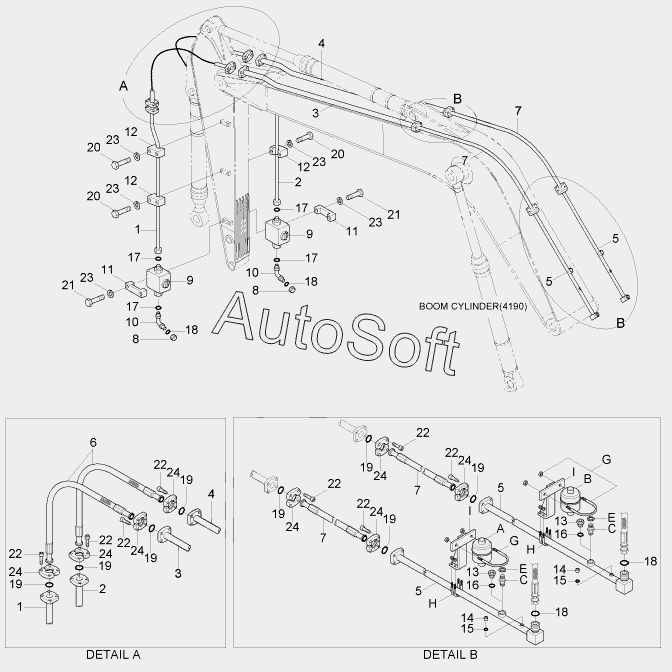

Каталог запасных частей к технике: Hyundai R170W-7 (2013). D/ACT ATTACH PIPING KIT (ADJUST BOOM)
1
1
1
1
2
2
2
2
3
3
4
4
5
5
5
5
6
7
7
7
7
8
8
9
9
10
10
11
11
12
12
12
13
13
14
14
15
15
16
16
17
17
17
17
18
18
18
18
19
19
19
19
19
19
19
19
20
20
20
21
21
22
22
22
22
22
22
22
22
23
23
23
23
23
23
24
24
24
24
24
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31N5-91361 | 3***1 | Attach Piping Kit | |
| 31N5-91371 | 3***1 | Attach Piping Kit | |
| 31N5-91381 | 3***1 | Attach Piping Kit | |
| Adj/BmPipingKit | A***t | Adj/Bm Piping Kit | |
| 1 | 3***2 | Pipe Assy | |
| 1 | 3***1 | Pipe Assy | |
| 1 | 3***1 | Pipe Assy | |
| 2 | 3***2 | Pipe Assy | |
| 2 | 3***1 | Pipe Assy | |
| 2 | 3***1 | Pipe Assy | |
| 3 | 3***0 | Pipe Assy | |
| 4 | 3***0 | Pipe Assy | |
| 5 | 3***0 | Pipe Assy | |
| 6 | P***4 | Hose Assy-Flg 0x90 | |
| 7 | P***3 | Hose Assy-Flg 0x0 | |
| 8 | X***6 | CAP-HYD,ORFS | |
| 9 | 3***0 | Valve-Stop | |
| 10 | X***5 | ELBOW-45,ORFS | |
| 11 | 3***0 | Clamp-Stop Valve | |
| 12 | 3***0 | Clamp-Pipe | |
| 13 | P***5 | PLUG-HEX | |
| 14 | 3***0 | COUPLING-SCREW | |
| 15 | S***4 | O-RING | |
| 16 | S***4 | O-RING | |
| 17 | S***4 | O-RING | |
| 18 | S***1 | O-RING | |
| 19 | Y***4 | O-RING | |
| 20 | S***6 | Bolt-Hex | |
| 21 | S***6 | BOLT-HEX | |
| 22 | S***6 | BOLT-SOCKET | |
| 23 | P***0 | WASHER-COPPER | |
| 23 | S***6 | WASHER-SPRING | |
| 24 | P***4 | FLANGE-HYD,SPLIT |
