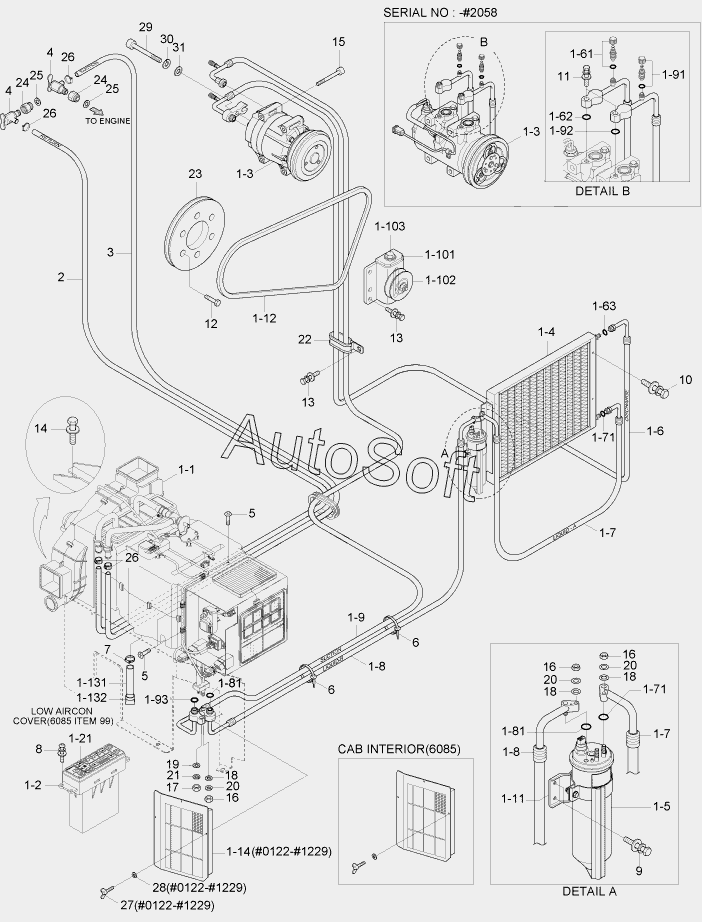

Каталог запасных частей к технике: Hyundai R170W-7 (2013). AIRCON & HEATER MOUNTING
1-81
1-81
1-1
1-1
1-2
1-2
1-21
1-3
1-3
1-3
1-4
1-5
1-6
1-6
1-61
1-62
1-63
1-7
1-7
1-71
1-71
1-8
1-8
1-9
1-9
1-91
1-92
1-93
1-101
1-102
1-103
1-11
1-12
1-12
1-131
1-132
1-14
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
13
14
15
15
16
16
16
17
18
18
18
19
20
20
20
21
22
23
24
24
25
25
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Air Con & Heater Assy | |
| 1-1 | 1***0 | Aircon & Heater Unit | |
| 1-1 | 1***1 | Aircon & Heater Unit | |
| 1-10 | 1***0 | PULLEY-IDLE | |
| 1-101 | A***2 | BRACKET-PULLEY | |
| 1-102 | A***2 | PULLEY-IDLE | |
| 1-103 | A***3 | Bolt-Tension | |
| 1-11 | 1***0 | Bracket-R/Drier | |
| 1-12 | 1***0 | V-BELT | |
| 1-12 | 1***5 | V-BELT | |
| 1-13 | 1***0 | HOSE-DRAIN | |
| 1-131 | A***3 | Hose-Drain | |
| 1-132 | 4***Z | Valve-Vacuum | |
| 1-14 | 1***0 | Filter-Rec | |
| 1-2 | 1***0 | Control Assy | |
| 1-2 | 1***1 | Control Assy-Semi | |
| 1-21 | 1***0 | Decal-A/C & Heater | |
| 1-3 | 1***0 | Compressor Assy | |
| 1-3 | 1***0 | COMPRESSOR ASSY | |
| 1-31 | 1***0 | Thermal Sw-Comp | |
| 1-32 | A***3 | Clutch | |
| 1-4 | 1***0 | Condenser Assy | |
| 1-5 | 1***0 | Drier-Receiver | |
| 1-6 | 1***0 | Hose-Discharge | |
| 1-6 | 1***1 | Hose-Discharge | |
| 1-61 | A***4 | Charge Valve Assy | |
| 1-62 | A***2 | O-Ring | |
| 1-63 | A***2 | O-Ring | |
| 1-7 | 1***0 | Hose-Liquid | |
| 1-71 | A***2 | O-Ring | |
| 1-8 | 1***0 | Hose-Liquid | |
| 1-81 | A***2 | O-Ring | |
| 1-9 | 1***0 | Hose-Suction | |
| 1-9 | 1***1 | Hose-Suction | |
| 1-91 | A***4 | Charge Valve Assy | |
| 1-92 | A***2 | O-Ring | |
| 1-93 | A***2 | O-Ring | |
| 10 | S***2 | Bolt-W/Washer | |
| 11 | S***2 | Bolt-W/Washer | |
| 12 | S***6 | BOLT-SOCKET | |
| 13 | S***2 | Bolt-W/Washer | |
| 14 | S***2 | Bolt-W/Washer | |
| 15 | S***6 | Bolt-Socket | |
| 15 | S***6 | Bolt-Socket | |
| 16 | S***2 | Nut-Hex | |
| 17 | S***2 | Nut-Hex | |
| 18 | S***2 | WASHER-PLAIN | |
| 19 | S***2 | Washer-Plain | |
| 2 | 1***0 | HOSE-HEATER | |
| 20 | S***2 | WASHER-SPRING | |
| 21 | S***2 | Washer-Spring | |
| 22 | S***2 | Clamp-Tube | |
| 23 | 1***0 | PULLY-AIR CON | |
| 24 | 1***0 | Connector-Heat Vlv | |
| 25 | P***0 | Washer-Copper | |
| 26 | S***6 | CLAMP-HOSE,WIRE TYPE | |
| 27 | S***6 | Bolt-Wing | |
| 28 | S***6 | Washer-Plain | |
| 29 | S***6 | BOLT-HEX | |
| 3 | 1***0 | Hose-Heater | |
| 30 | S***6 | WASHER-SPRING | |
| 31 | S***B | WASHER-PLAIN | |
| 4 | 1***0 | Valve-Heater | |
| 5 | S***2 | Screw-Tapping | |
| 6 | S***6 | Tie-Wire | |
| 7 | S***0 | CLAMP-HOSE | |
| 8 | S***6 | SCREW-W/WASHER | |
| 9 | S***2 | Bolt-W/Washer |
