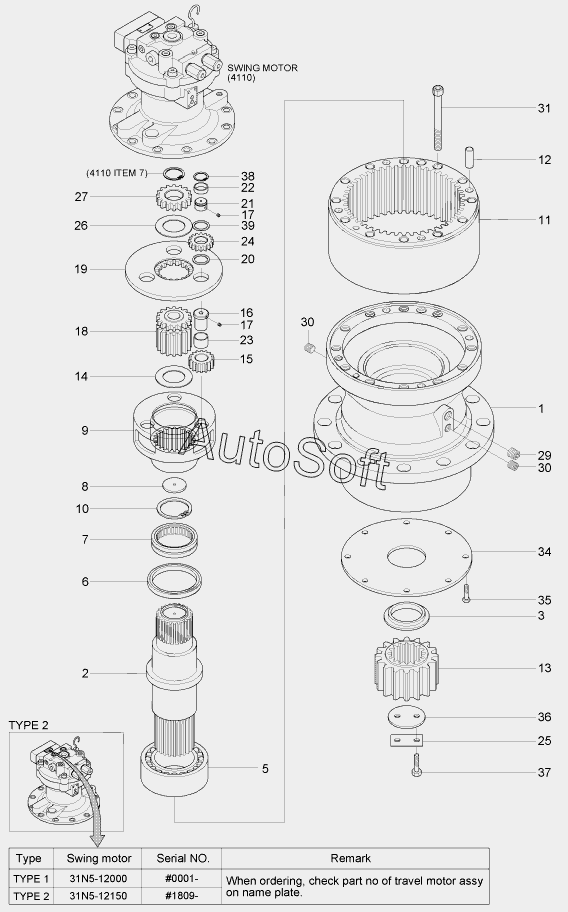

Каталог запасных частей к технике: Hyundai R170W-7 (2013). SWING REDUCTION GEAR (TYPE 2, #1809-)
1
1
2
2
2
2
3
3
5
5
6
6
7
7
7
7
8
8
9
9
10
10
11
11
11
11
12
12
13
13
14
14
15
15
16
16
17
17
17
17
18
18
19
19
20
20
21
21
22
22
24
24
25
25
26
26
27
27
29
29
30
30
30
30
31
31
34
34
35
35
36
36
37
37
38
38
39
39
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31N6-10180 | 3***0 | Swing Reduction Gear | |
| SwingMotor | S***r | Swing Motor Assy | |
| 1 | X***1 | Casing | |
| 2 | X***1 | Shaft-Drive | |
| 2 | X***0 | Shaft-Drive | |
| 3 | X***8 | Spacer | |
| 5 | X***6 | Bearing-Roller | |
| 6 | X***2 | Seal-Oil | |
| 7 | X***9 | Bearing-Roller | |
| 7 | X***7 | Bearing-Roller | |
| 8 | X***6 | Plate-Thrust | |
| 9 | X***5 | Carrier 2 | |
| 10 | X***4 | Ring-Stop | |
| 11 | X***4 | Gear-Ring | |
| 11 | X***9 | Gear-Ring | |
| 12 | X***2 | PIN-KNOCK | |
| 13 | X***1 | Gear-Pinion | |
| 14 | X***1 | Washer-Thrust | |
| 15 | X***3 | Gear-Planet 2 | |
| 16 | X***0 | Pin | |
| 17 | X***8 | PIN-SPRING | |
| 18 | X***1 | Gear-Sun 2 | |
| 19 | X***5 | Carrier 1 | |
| 20 | X***7 | Plate-Side 1 | |
| 21 | X***9 | Pin 1 | |
| 22 | X***0 | Cage-Needle | |
| 23 | B***2 | Bushing 2 | |
| 24 | X***5 | Gear-Planet 1 | |
| 25 | X***2 | Washer-Lock | |
| 26 | X***8 | Plate-Side 3 | |
| 27 | X***0 | Gear-Sun 1 | |
| 29 | X***9 | PLUG | |
| 30 | X***6 | PLUG | |
| 31 | X***5 | Bolt-Socket | |
| 34 | X***1 | Plate-Cover | |
| 35 | X***4 | BOLT-HEX | |
| 36 | X***3 | Plate-Lock | |
| 37 | X***2 | Bolt-Hex | |
| 38 | X***1 | RING-STOP | |
| 39 | X***0 | Plate-Side 2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
