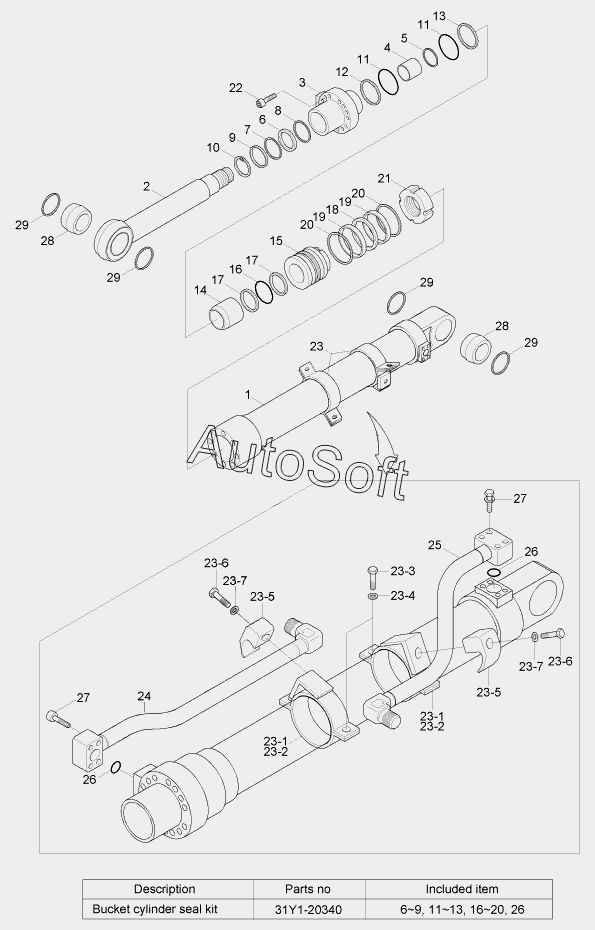

Каталог запасных частей к технике: Hyundai R170W-7 (2013). BUCKET CYLINDER
1
2
3
4
5
6
6
7
8
9
9
10
11
11
11
12
13
13
14
15
16
16
17
17
18
19
19
20
20
20
21
22
28
28
29
29
29
29
23
23-1
23-1
23-2
23-2
23-3
23-4
23-5
23-5
23-6
23-6
23-7
23-7
24
25
26
26
26
27
27
31Y1-20340
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31N5-60110 | 3***0 | Cylinder Ass'Y | |
| 31Y1-20280 | 3***0 | Bucket Cyl Sub Assy | |
| 31Y1-20340 | 3***0 | Seal Kit | |
| 1 | 3***0 | Tube Assy | |
| 10 | Y***0 | Ring-Snap | |
| 11 | S***4 | O-Ring | |
| 12 | S***2 | Ring-Back Up | |
| 13 | S***3 | Ring-Back Up | |
| 14 | 3***0 | Ring-Cushion | |
| 15 | 3***0 | Piston | |
| 16 | S***4 | O-Ring | |
| 17 | S***3 | Ring-Back Up | |
| 18 | Y***0 | Seal-Piston | |
| 19 | Y***0 | Ring-Wear | |
| 2 | 3***0 | Rod Ass'Y | |
| 20 | Y***0 | Ring-Dust | |
| 21 | 3***0 | Nut-Lock | |
| 22 | S***4 | Bolt-Socket | |
| 23 | 3***0 | Band Assy | |
| 23-1 | 3***0 | Band Sub Ass'Y | |
| 23-2 | 3***0 | Band | |
| 23-3 | S***2 | BOLT-HEX | |
| 23-4 | S***2 | WASHER-SPRING | |
| 23-5 | 3***0 | Clamp-Pipe | |
| 23-6 | S***2 | Bolt-Hex | |
| 23-7 | S***2 | WASHER-SPRING | |
| 24 | 3***0 | Pipe Assy-R | |
| 25 | 3***0 | Pipe Assy-B | |
| 26 | Y***4 | O-RING | |
| 27 | S***4 | Bolt-Socket | |
| 28 | 3***1 | Bushing-Pin | |
| 29 | Y***0 | Seal-Dust | |
| 3 | 3***0 | Gland | |
| 4 | S***0 | Bushing-Dd2 | |
| 5 | Y***0 | Ring-Snap | |
| 6 | Y***1 | Seal-Rod | |
| 7 | Y***0 | Ring-Back Up | |
| 8 | Y***1 | Ring-Buffer | |
| 9 | Y***1 | Wiper-Dust |
