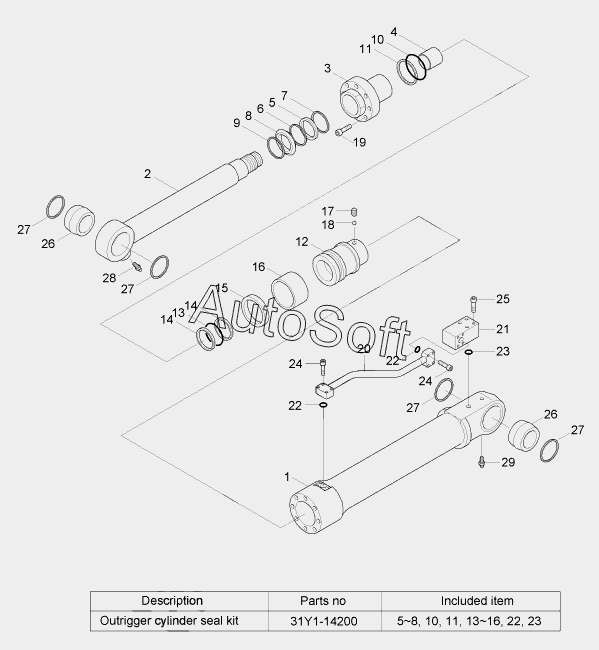

Каталог запасных частей к технике: Hyundai R170W-7 (2013). OUTRIGGER CYLINDER
1
2
3
4
5
5
6
7
8
8
9
10
10
11
11
12
13
13
14
14
15
16
16
17
18
19
26
26
27
27
27
27
28
29
20
20
21
21
21
21
22
22
22
23
23
24
24
25
31Y1-14200
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31EK-70531 | 3***1 | Outrigger Cyl-Lh | |
| 31EK-70541 | 3***1 | Outrigger Cyl-Rh | |
| 31EK-71521 | 3***1 | Outrigger Cyl Sub | |
| 31Y1-14200 | 3***0 | Seal Kit | |
| 1 | 3***0 | Tube Assy | |
| 2 | 3***0 | Rod Assy | |
| 3 | 3***0 | Gland | |
| 4 | S***0 | Bushing-Du | |
| 5 | Y***1 | Seal-Rod | |
| 6 | Y***0 | Ring-Back Up | |
| 7 | Y***1 | Ring-Buffer | |
| 8 | Y***1 | Wiper-Dust | |
| 9 | Y***0 | Ring-Snap | |
| 10 | S***4 | O-Ring | |
| 11 | S***3 | Ring-Back Up | |
| 12 | 3***0 | Piston | |
| 13 | S***4 | O-Ring | |
| 14 | S***3 | Ring-Back Up | |
| 15 | Y***0 | Seal-Piston | |
| 16 | Y***0 | Ring-Wear | |
| 17 | S***4 | Screw-Set | |
| 18 | Y***1 | Ball-Steel | |
| 19 | S***4 | Bolt-Socket | |
| 20 | 3***0 | Pipe Assy-Lh | |
| 20 | 3***0 | Pipe Assy-Rh | |
| 21 | 3***0 | Check Valve-Double,Lh | |
| 21 | 3***0 | Check Valve-Double,Rh | |
| 21 | 3***0 | Check Valve-Double,Rh | |
| 21 | 3***0 | Check Valve-Double,Lh | |
| 22 | Y***4 | O-Ring | |
| 23 | S***4 | O-RING | |
| 24 | S***4 | Bolt-Socket | |
| 25 | S***4 | Bolt-Socket | |
| 26 | 3***0 | Bushing-Pin | |
| 27 | S***5 | Seal-Dust | |
| 28 | S***2 | NIPPLE-GREASE | |
| 29 | S***4 | Screw-Set Hex Socket |
