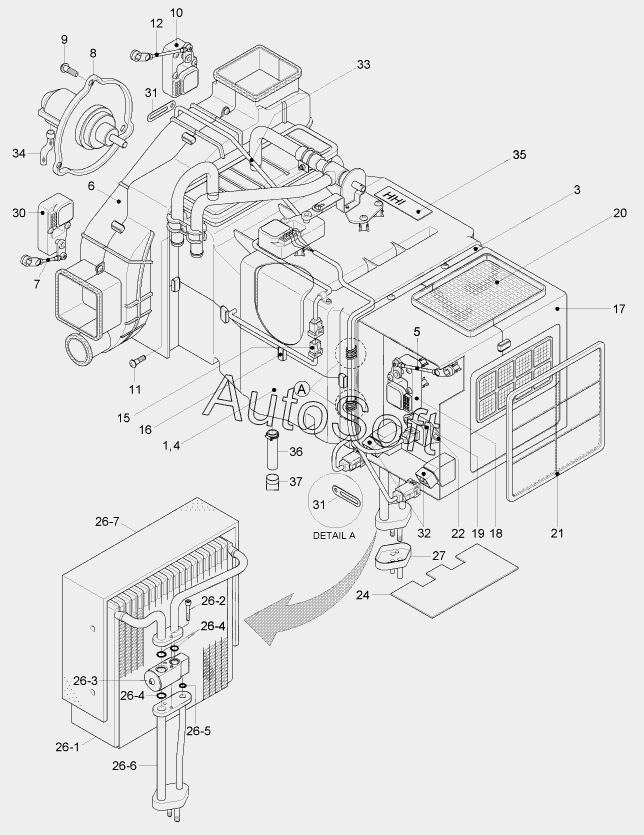

Каталог запасных частей к технике: Hyundai R170W-7 (2013). AIR CONDITIONER UNIT (-#0022)
1
3
4
5
6
7
8
9
10
11
12
15
16
17
18
19
20
21
22
24
26
26-1
26-2
26-3
26-4
26-4
26-5
26-6
26-7
27
30
31
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11N6-90220 | 1***0 | Air Con Unit | |
| 1 | A***0 | Hvac Case-Low | |
| 10 | 1***0 | Motor Act-Vent | |
| 11 | K***1 | Screw | |
| 12 | A***4 | Rod-Vent | |
| 15 | A***2 | Sensor-Duct | |
| 16 | 4***8 | Clip-Case | |
| 17 | A***2 | Intake Case Assy | |
| 18 | 1***0 | Motor Act-Intake | |
| 19 | 1***0 | Resistor | |
| 20 | 1***0 | Air Filter-Fresh | |
| 21 | 1***0 | AIR FILTER-REFRESH | |
| 22 | K***3 | Screw | |
| 24 | A***3 | Plate-Side | |
| 26 | 1***0 | Evap Core Assy | |
| 26-1 | A***1 | Core Assy-Lami | |
| 26-2 | A***4 | Bolt-Wrench,Hex | |
| 26-3 | 1***0 | Valve-Expansion | |
| 26-4 | A***2 | O-Ring | |
| 26-5 | A***2 | O-Ring | |
| 26-6 | A***2 | Pipe Assy | |
| 26-7 | A***2 | Insulation-Core | |
| 27 | A***3 | Cap-Flange | |
| 3 | A***0 | Hvac Case-Upp | |
| 30 | 1***0 | Motor Act-Foot/Def | |
| 31 | 4***3 | Holder-Wire | |
| 32 | 1***0 | RELAY | |
| 33 | 1***0 | Wiring Assy | |
| 34 | A***3 | Hose-Drain | |
| 35 | A***2 | Plate-Name | |
| 4 | A***2 | Evac Insulation-Low | |
| 5 | A***4 | Rod-Intake | |
| 6 | A***2 | Blower Case Assy | |
| 7 | A***4 | Rod-Def/Foot | |
| 8 | 1***0 | FAN & MOTOR | |
| 8-1 | A***2 | Fan | |
| 8-2 | A***1 | Motor | |
| 9 | 4***6 | Screw |
