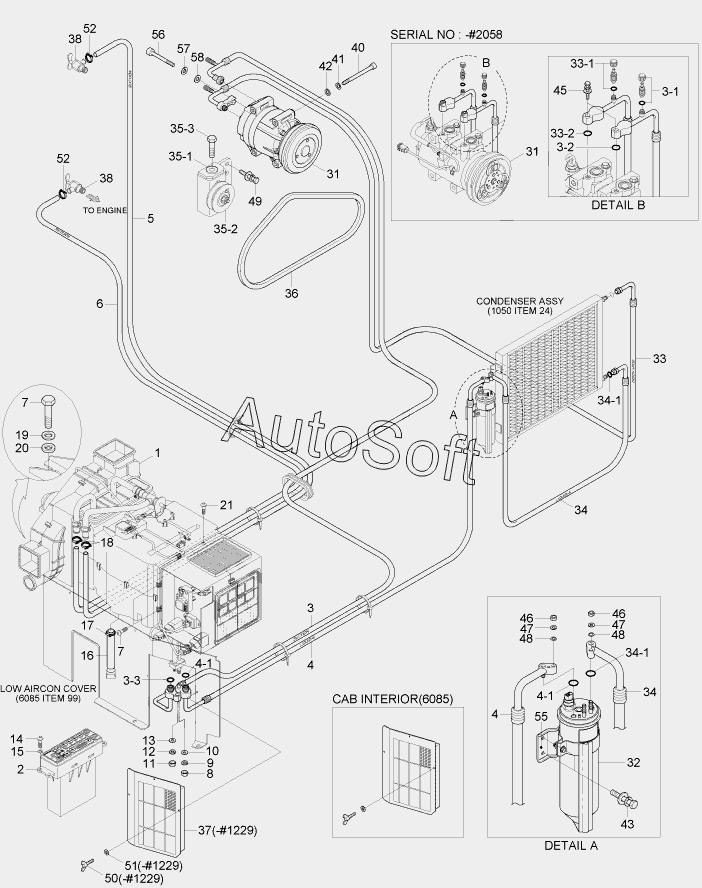

Каталог запасных частей к технике: Hyundai R170W-7 (2013). AIRCON & HEATER MOUNTING (AUTO)
34-1
34-1
47
47
52
52
51
46
46
42
1
2
2
3
3
3-1
3-2
3-3
4
4
4-1
4-1
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
31
31
31
31
32
33
33
33-1
33-2
34
34
35-1
35-2
35-3
36
36
37
38
38
40
40
41
43
45
48
48
49
50
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***n | Aircon & Heater Mtg | |
| 10 | S***B | Washer-Plain | |
| 11 | S***6 | Nut-Hex | |
| 12 | S***6 | WASHER-SPRING | |
| 13 | S***B | WASHER-PLAIN | |
| 14 | S***6 | Screw-Socket Rd Hd | |
| 15 | S***B | Washer-Plain | |
| 16 | 1***0 | HOSE-DRAIN | |
| 17 | S***0 | CLAMP-HOSE | |
| 18 | S***6 | CLAMP-HOSE,WIRE TYPE | |
| 19 | S***6 | Washer-Hardened | |
| 2 | 1***0 | Control Assy-Fatc | |
| 2 | 1***1 | Control Assy-Fatc | |
| 20 | 7***0 | SHIM | |
| 21 | S***6 | SCREW-TAPPING | |
| 3 | 1***0 | Hose-Suction | |
| 3 | 1***1 | Hose-Suction | |
| 3-1 | A***4 | Charge Valve Assy | |
| 3-2 | A***2 | O-Ring | |
| 3-3 | A***2 | O-Ring | |
| 31 | 1***0 | Compressor Assy | |
| 31 | 1***0 | COMPRESSOR ASSY | |
| 32 | 1***0 | Drier-Receiver | |
| 33 | 1***0 | Hose-Discharge | |
| 33 | 1***1 | Hose-Discharge | |
| 33-1 | A***4 | Charge Valve Assy | |
| 33-2 | A***2 | O-Ring | |
| 33-3 | A***2 | O-Ring | |
| 34 | 1***0 | Hose-Liquid | |
| 34-1 | A***2 | O-Ring | |
| 35 | 1***0 | PULLEY-IDLE | |
| 35-1 | A***2 | BRACKET-PULLEY | |
| 35-2 | A***2 | PULLEY-IDLE | |
| 35-3 | A***3 | Bolt-Tension | |
| 36 | 1***0 | V-BELT | |
| 36 | 1***5 | V-BELT | |
| 37 | 1***0 | Filter-Rec | |
| 38 | 1***0 | Valve-Heater | |
| 4 | 1***0 | Hose-Liquid | |
| 4-1 | A***2 | O-Ring | |
| 40 | S***6 | Bolt-Socket | |
| 40 | S***6 | Bolt-Socket | |
| 41 | S***6 | Washer-Plain | |
| 42 | S***6 | WASHER-SPRING | |
| 43 | S***6 | BOLT-W/WASHER | |
| 45 | S***6 | Bolt-W/Washer | |
| 46 | S***6 | Nut-Hex | |
| 47 | S***6 | WASHER-SPRING | |
| 48 | S***B | WASHER-PLAIN | |
| 49 | S***6 | BOLT-W/WASHER | |
| 5 | 1***0 | Hose-Heater | |
| 50 | S***6 | Bolt-Wing | |
| 51 | S***B | Washer-Plain | |
| 52 | S***6 | CLAMP-HOSE,WIRE TYPE | |
| 55 | 1***0 | Bracket-R/Drier | |
| 56 | S***6 | BOLT-HEX | |
| 57 | S***6 | WASHER-SPRING | |
| 58 | S***B | WASHER-PLAIN | |
| 6 | 1***0 | HOSE-HEATER | |
| 7 | S***6 | Bolt-Hex | |
| 8 | S***6 | Nut-Hex | |
| 9 | S***6 | WASHER-SPRING |
