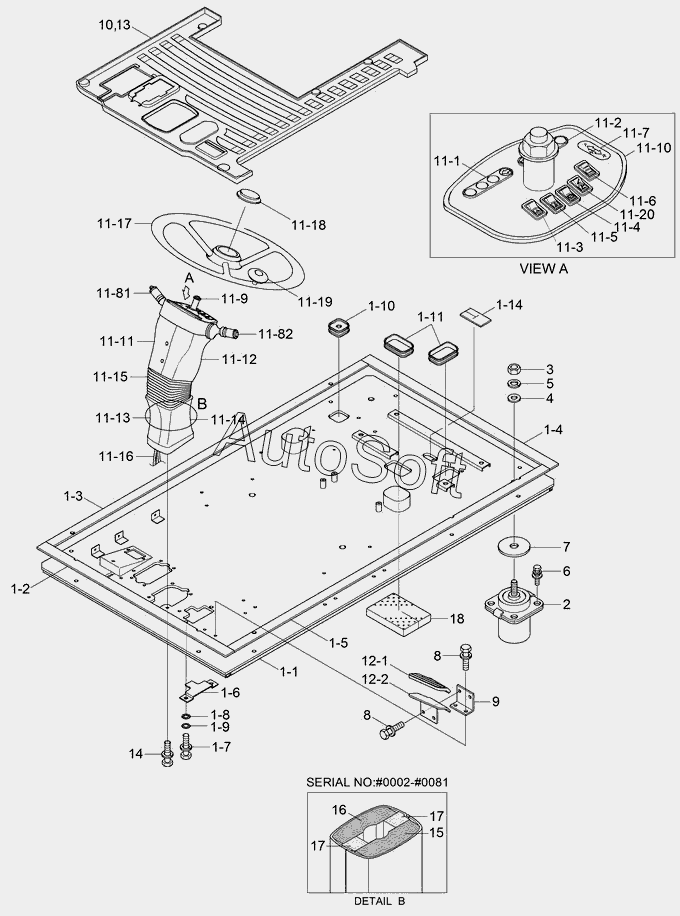

Каталог запасных частей к технике: Hyundai R170W-7 (2013). BOTTOM PLATE MOUNTING
14
1
1-1
1-2
1-3
1-4
1-5
1-6
1-7
1-8
1-9
1-10
1-11
1-14
2
3
4
5
6
7
8
8
9
10
11
11
11-1
11-2
11-3
11-4
11-5
11-6
11-7
11-8
11-81
11-82
11-9
11-10
11-11
11-12
11-13
11-14
11-15
11-16
11-17
11-18
11-19
11-20
12
12-1
12-2
13
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21N4-01240 | 2***0 | Sw-4 Outrigger | |
| 21N4-01260 | 2***0 | Switch-Work/Travel | |
| 21N4-01270 | 2***0 | Sw-Dozer/Outrigger | |
| 21N4-10460 | 2***0 | Switch-Dozzer&Dozzer | |
| 21N6-30090 | 2***0 | Sw-4 Outrigger Fr,Rr | |
| 21N6-30140 | 2***0 | Sw-4 Outrigger Rh,Lh | |
| 1 | 7***1 | Bottom Plate Assy | |
| 1-1 | 7***0 | Bottom Plate Wa | |
| 1-10 | 7***0 | Grommet | |
| 1-11 | 7***0 | Grommet | |
| 1-14 | 7***0 | Pad-Travel Link | |
| 1-2 | 7***0 | Pad-Rubber | |
| 1-3 | 7***0 | Pad-Rubber | |
| 1-4 | 7***0 | Pad-Rubber | |
| 1-5 | 7***0 | Pad-Rubber | |
| 1-6 | 7***0 | Cover | |
| 1-7 | S***6 | BOLT-HEX | |
| 1-8 | S***6 | WASHER-PLAIN | |
| 1-9 | S***6 | WASHER-SPRING | |
| 10 | 7***0 | Mat-Floor | |
| 11 | 7***0 | Steering Column Assy | |
| 11 | 7***1 | Steering Column Assy | |
| 11-1 | 0***3 | Lights-Warning | |
| 11-10 | 0***1 | Dash Board | |
| 11-11 | 0***2 | Cover-Lh,Up | |
| 11-12 | 0***3 | Cover-Rh,Up | |
| 11-13 | 0***4 | Cover-Lh,Low | |
| 11-14 | 0***5 | Cover-Rh,Low | |
| 11-15 | 0***0 | Bellow-Rubber | |
| 11-16 | H***1 | Harness | |
| 11-17 | 0***3 | Steering Wheel | |
| 11-18 | 0***4 | Cap-Center | |
| 11-19 | 0***9 | Knob | |
| 11-2 | 0***2 | Lights-Warning | |
| 11-20 | 2***0 | Sw-Outrigger/Dozer | |
| 11-3 | 2***0 | Switch-Harzard | |
| 11-4 | 2***0 | Switch-Parking | |
| 11-5 | 2***0 | Switch-Ramlock | |
| 11-6 | 0***7 | Cap | |
| 11-7 | 0***9 | Label | |
| 11-8 | 0***6 | Steering Column Sw | |
| 11-81 | 0***0 | S/Column Sw-Rh | |
| 11-82 | 0***0 | S/Column Sw-Lh | |
| 11-9 | C***g | Column-Steering | |
| 12 | 7***0 | Foot Rest Assy-Lh | |
| 12-1 | 7***1 | Rubber-Foot Rest,Lh | |
| 12-2 | 7***0 | Bracket-Foot Rest | |
| 13 | 7***0 | Mat-Floor | |
| 14 | S***6 | Bolt-W/Washer | |
| 15 | 7***0 | Sponge-Column | |
| 16 | 7***0 | Sponge-Column | |
| 17 | 7***0 | Sponge-Column | |
| 18 | 7***0 | Sponge-Insulation | |
| 2 | 7***0 | Viscous Mount | |
| 3 | S***6 | Nut-Hex | |
| 4 | S***6 | WASHER-PLAIN | |
| 5 | S***6 | WASHER-SPRING | |
| 6 | S***2 | Bolt-W/Washer | |
| 7 | 7***0 | Washer-Rebound | |
| 8 | S***6 | Bolt-W/Washer | |
| 9 | 7***0 | Bracket-Foot Rest |
