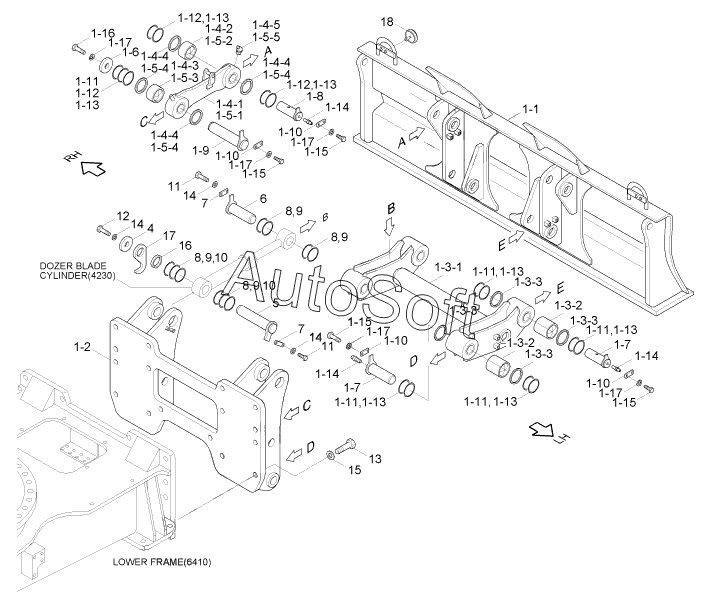

Каталог запасных частей к технике: Hyundai R170W-7 (2013). DOZER BLADE-REAR
14
14
14
12
11
11
7
7
4
1-5-3
1-5-5
1-5-2
1-5-4
1-5-4
1-5-4
1-4-4
1-4-4
1-4-4
1
1
1-1
1-2
1-2
1-3
1-3-1
1-3-2
1-3-2
1-3-3
1-3-3
1-3-3
1-3-3
1-4
1-4-1
1-4-2
1-4-3
1-4-5
1-5
1-5-1
1-6
1-7
1-7
1-7
1-7
1-8
1-8
1-9
1-9
1-10
1-10
1-10
1-10
1-10
1-11
1-11
1-11
1-11
1-11
1-12
1-12
1-12
1-13
1-13
1-13
1-13
1-13
1-13
1-13
1-14
1-14
1-14
1-15
1-15
1-15
1-15
1-16
1-17
1-17
1-17
1-17
1-17
5
5
6
8
8
8
8
9
9
9
9
10
10
13
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***3 | Blade Assy | |
| 1 | 5***4 | Blade Assy | |
| 1-1 | 5***2 | Blade Wa | |
| 1-10 | 5***4 | Plate-Lock | |
| 1-10 | 5***G | Plate-Lock | |
| 1-11 | S***0 | SHIM-ROUND | |
| 1-12 | S***0 | SHIM-ROUND | |
| 1-13 | S***0 | SHIM-ROUND | |
| 1-14 | S***2 | NIPPLE-GREASE | |
| 1-15 | S***2 | Bolt-Hex | |
| 1-16 | S***2 | Bolt-Hex | |
| 1-17 | S***2 | WASHER-SPRING | |
| 1-2 | 5***3 | Bracket Wa | |
| 1-2 | 5***4 | Bracket Wa | |
| 1-3 | 5***0 | Link Assy | |
| 1-3-1 | 5***0 | Link Wa | |
| 1-3-2 | 5***0 | Bushing | |
| 1-3-3 | S***6 | Dust Seal-Dkiy Type | |
| 1-4 | 5***0 | Link Assy-Lh | |
| 1-4-1 | 5***0 | Link Wa-Lh | |
| 1-4-2 | 5***0 | Bushing | |
| 1-4-3 | 5***0 | Bushing | |
| 1-4-4 | S***6 | Dust Seal-Dkiy Type | |
| 1-4-5 | S***2 | Nipple-Grease | |
| 1-5 | 5***0 | Link Assy-Rh | |
| 1-5-1 | 5***0 | Link Wa-Rh | |
| 1-5-2 | 5***0 | Bushing | |
| 1-5-3 | 5***0 | Bushing | |
| 1-5-4 | S***6 | Dust Seal-Dkiy Type | |
| 1-5-5 | S***2 | Nipple-Grease | |
| 1-6 | 5***0 | Washer-Lock | |
| 1-7 | 5***0 | Pin-Blade | |
| 1-7 | 5***1 | Pin-Blade | |
| 1-8 | 5***0 | Pin-Blade | |
| 1-8 | 5***1 | Pin-Blade | |
| 1-9 | 5***0 | Pin-Blade Link | |
| 1-9 | 5***1 | Pin-Blade Link | |
| 10 | S***0 | Shim-Round | |
| 11 | S***2 | Bolt-Hex | |
| 12 | S***2 | Bolt-Hex | |
| 13 | S***2 | Bolt-Hex | |
| 14 | S***2 | WASHER-SPRING | |
| 15 | S***2 | Washer-Hardened | |
| 16 | 5***0 | Spacer | |
| 16 | 5***G | Spacer | |
| 17 | 5***1 | Plate-Hook | |
| 18 | 5***0 | Reflector-Rear | |
| 4 | 5***0 | Washer-Lock | |
| 5 | 5***0 | Pin-Blade Cyl Head | |
| 5 | 5***1 | Pin-Blade Cyl Head | |
| 6 | 5***0 | Pin-B/Cyl Rod | |
| 7 | 5***4 | Plate-Lock | |
| 8 | S***0 | Shim-Round | |
| 9 | S***0 | Shim-Round |
