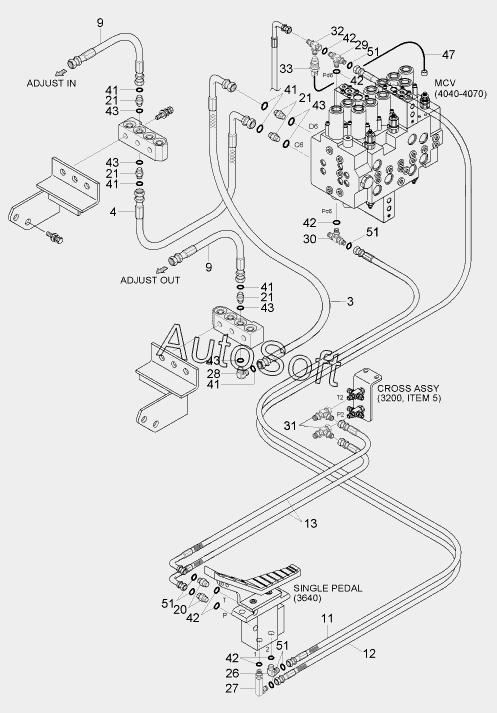

Каталог запасных частей к технике: Hyundai R170W-7 (2013). UPPER HYD PIPING 2 (ADJUST BOOM, #0022-)
27
51
51
51
51
47
43
43
43
43
43
42
42
42
42
42
41
41
41
41
41
33
32
32
31
31
30
30
29
29
28
27
26
26
21
21
21
21
26
20
13
13
12
12
11
11
9
9
4
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| HydPiping2 | H***2 | Upper Hyd Piping 2 | |
| 3 | 3***0 | Hose Assy | |
| 4 | P***4 | Hose Assy-Orfs 0x90 | |
| 9 | P***5 | Hose Assy-Orfs 0x0 | |
| 11 | P***2 | Hose Assy-Syn Thd | |
| 11 | X***2 | HOSE ASSY-SYNF,ORFS | |
| 12 | P***8 | Hose Assy-Syn Thd | |
| 12 | X***8 | Hose Assy-Synflex,Orfs | |
| 13 | P***1 | Hose Assy-Syn Thd | |
| 13 | X***1 | HOSE ASSY-SYNF,ORFS | |
| 20 | P***2 | Connector | |
| 21 | X***4 | CONNECTOR-ORFS | |
| 26 | P***1 | ELBOW-90 | |
| 26 | X***1 | CONNECTOR-ORFS | |
| 26 | X***1 | ELBOW-90,ORFS | |
| 27 | 3***0 | ELBOW-90,LONG | |
| 27 | E***3 | Elbow-90,Long | |
| 28 | X***4 | ELBOW-90,ORFS | |
| 29 | P***4 | Tee-Branch Type | |
| 29 | X***1 | Tee-B/Type, Orfs | |
| 30 | P***4 | Tee-Run Type | |
| 30 | X***1 | TEE-R/TYPE,ORFS | |
| 31 | 3***0 | Tee-Swevel Nut | |
| 31 | X***1 | Tee-R/Type, Swivel, Orfs | |
| 32 | 3***0 | Tee-Shuttle | |
| 32 | 3***0 | Tee-Shuttle | |
| 33 | 3***0 | Switch-Pressure | |
| 41 | S***1 | O-RING | |
| 42 | S***4 | O-RING | |
| 43 | S***4 | O-RING | |
| 47 | 2***0 | Harness-Extension | |
| 51 | S***1 | O-RING |
