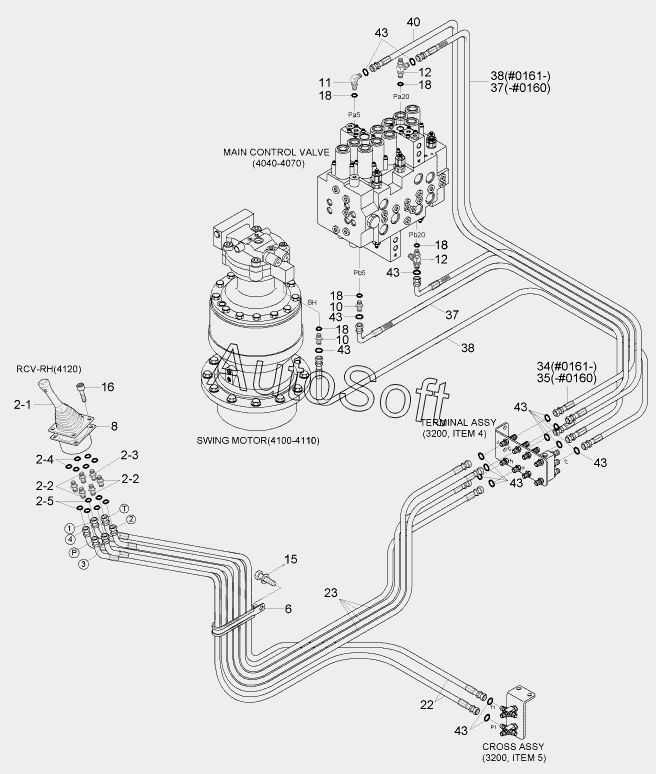

Каталог запасных частей к технике: Hyundai R170W-7 (2013). PILOT HYD PIPING (CONTROL 2, -#0429)
43
43
43
43
43
43
43
43
18
18
18
18
18
10
10
10
2-1
2-2
2-2
2-2
2-2
2-3
2-3
2-4
2-5
6
7
11
11
12
12
12
15
16
22
22
23
23
34
35
35
37
37
37
37
37
37
38
38
38
38
40
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| PilotHydPiping | P***g | Pilot Hyd Piping | |
| 10 | P***2 | Connector | |
| 10 | X***1 | CONNECTOR-ORFS | |
| 11 | P***1 | ELBOW-90 | |
| 11 | X***1 | ELBOW-90,ORFS | |
| 12 | P***4 | Tee-Run Type | |
| 12 | X***1 | TEE-R/TYPE,ORFS | |
| 15 | S***2 | Bolt-W/Washer | |
| 16 | S***6 | Screw-Socket Rd Hd | |
| 18 | S***4 | O-RING | |
| 2 | 3***0 | Rcv Sub Assy-Rh | |
| 2 | 3***0 | Rcv Sub Assy-Rh | |
| 2-1 | R***r | Rcv Lever | |
| 2-2 | P***2 | Connector | |
| 2-2 | X***1 | CONNECTOR-ORFS | |
| 2-3 | 3***0 | Filter-Last Guard | |
| 2-3 | 3***0 | FILTER-LAST GUARD | |
| 2-4 | S***4 | O-RING | |
| 2-5 | S***1 | O-RING | |
| 22 | P***8 | Hose Assy-Syn 0x45 | |
| 22 | X***8 | Hose Assy-Orfs 0x45 | |
| 23 | P***5 | Hose Assy-Syn 0x45 | |
| 23 | X***5 | Hose Assy-Orfs 0x45 | |
| 34 | X***9 | Hose Assy-Synf, Orfs | |
| 35 | P***1 | Hose Assy-Syn Thd | |
| 35 | X***1 | HOSE ASSY-SYNF,ORFS | |
| 37 | P***0 | Hose Assy-Syn Thd | |
| 37 | X***4 | Hose Assy-Synflex,Orfs | |
| 37 | X***0 | Hose Assy-Synf, Orfs | |
| 38 | P***6 | HOSE ASSY-SYN THD | |
| 38 | X***6 | Hose Assy-Synflex, Orfs | |
| 40 | P***1 | Hose Assy-Syn Thd | |
| 40 | X***9 | Hose Assy-Synf, Orfs | |
| 40 | X***1 | Hose Assy-Synf,Orfs | |
| 43 | S***1 | O-RING | |
| 6 | 3***2 | Clamp-Hose | |
| 7 | 3***1 | SHIM |
