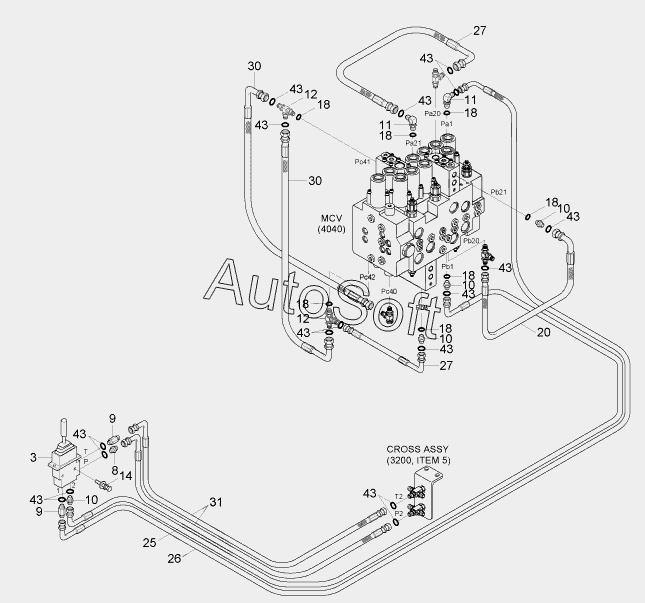

Каталог запасных частей к технике: Hyundai R170W-7 (2013). PILOT HYD PIPING (CONTROL 3, -#0429)
3
8
8
9
9
9
10
10
10
10
10
11
11
11
12
12
12
14
18
18
18
18
18
18
18
20
20
25
25
26
26
27
27
27
30
30
30
31
31
43
43
43
43
43
43
43
43
43
43
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| PilotHydPiping | P***g | Pilot Hyd Piping | |
| 3 | 3***0 | Rcv Lever | |
| 8 | 3***0 | Filter-Last Guard | |
| 8 | 3***0 | FILTER-LAST GUARD | |
| 9 | 3***0 | Fitting-Long | |
| 9 | X***3 | CONNECTOR-LONG,ORFS | |
| 10 | P***2 | Connector | |
| 10 | X***1 | CONNECTOR-ORFS | |
| 11 | P***1 | ELBOW-90 | |
| 11 | X***1 | ELBOW-90,ORFS | |
| 12 | P***4 | Tee-Run Type | |
| 12 | X***1 | TEE-R/TYPE,ORFS | |
| 14 | S***6 | Bolt-W/Washer | |
| 18 | S***4 | O-RING | |
| 20 | P***8 | Hose Assy-Syn 0x90 | |
| 20 | X***8 | Hose Assy-Orfs 0x90 | |
| 25 | P***2 | Hose Assy-Syn 0x90 | |
| 25 | X***2 | HOSE ASSY-ORFS 0X90 | |
| 26 | P***9 | Hose Assy-Syn 0x90 | |
| 26 | X***9 | HOSE ASSY-ORFS 0X90 | |
| 27 | P***0 | Hose Assy-Syn 0x90 | |
| 27 | X***0 | HOSE ASSY-ORFS 0X90 | |
| 30 | P***2 | Hose Assy-Syn 0x90 | |
| 30 | X***2 | Hose Assy-Orfs 0x90 | |
| 31 | P***4 | Hose Assy-Syn 0x45 | |
| 31 | X***4 | Hose Assy-Orfs 0x45 | |
| 43 | S***1 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
