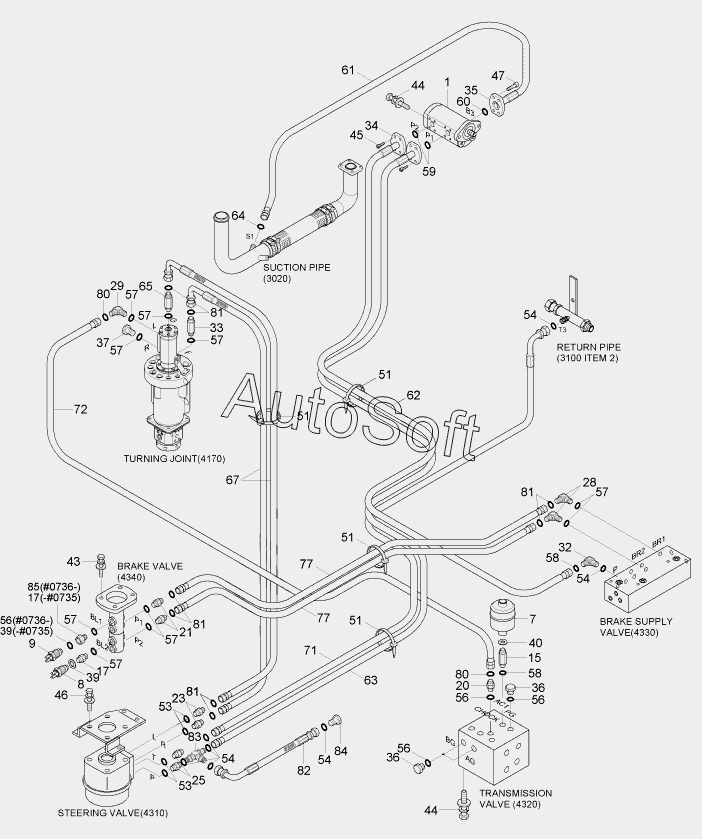

Каталог запасных частей к технике: Hyundai R170W-7 (2013). POWER TRAIN HYD PIPING 1 (-#0978)
1
7
8
9
15
15
17
17
20
20
21
21
23
23
25
28
28
29
29
32
34
33
35
36
36
37
39
39
40
43
44
44
45
46
47
51
51
51
51
53
53
54
54
54
54
56
56
56
56
57
57
57
57
57
57
57
57
58
58
59
60
61
62
63
63
64
65
65
67
67
71
72
72
77
77
77
77
80
80
81
81
81
81
82
83
84
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| PowerTrainHydPiping | P***g | Power Train Hyd Piping | |
| 1 | 3***0 | Power Train Pump | |
| 1-1 | Z***5 | Seal Kit | |
| 15 | 3***0 | Connector-Long | |
| 15 | 3***0 | Connector | |
| 17 | 3***1 | Connector | |
| 20 | P***2 | Connector | |
| 20 | X***1 | CONNECTOR-ORFS | |
| 21 | P***3 | Connector | |
| 21 | X***2 | CONNECTOR-ORFS | |
| 23 | 3***0 | Connector | |
| 23 | P***5 | Connector | |
| 25 | X***3 | Connector-Orfs | |
| 28 | P***2 | Elbow-90 | |
| 28 | X***2 | ELBOW-90,ORFS | |
| 29 | P***2 | Elbow-90 | |
| 29 | X***2 | ELBOW-90,ORFS | |
| 32 | 3***0 | Elbow-90,Orfs,Long | |
| 33 | 3***0 | Tee | |
| 34 | P***1 | Flange-Split | |
| 35 | 3***0 | Flange | |
| 36 | P***2 | Plug-Hex | |
| 37 | P***3 | PLUG-HEX | |
| 39 | P***0 | Washer-Copper | |
| 40 | P***0 | Washer-Copper | |
| 43 | S***6 | BOLT-W/WASHER | |
| 44 | S***2 | Bolt-W/Washer | |
| 45 | S***6 | BOLT-SOCKET | |
| 46 | S***6 | BOLT-SOCKET | |
| 47 | S***6 | Bolt-Socket | |
| 51 | S***3 | Clamp-Band | |
| 53 | S***1 | O-Ring | |
| 54 | S***1 | O-RING | |
| 55 | S***1 | O-RING | |
| 56 | S***4 | O-RING | |
| 57 | S***4 | O-RING | |
| 58 | S***4 | O-RING | |
| 59 | Y***4 | O-Ring | |
| 60 | S***4 | O-Ring | |
| 61 | 3***1 | Hose Assy | |
| 62 | P***3 | Hose Assy-Orfs,Flg 0x45 | |
| 63 | P***2 | Hose Assy-Orfs,Flg 0x45 | |
| 63 | P***5 | Hose Assy-Orfs,Flg 0x45 | |
| 64 | S***1 | O-RING | |
| 65 | P***3 | Connector-Long | |
| 65 | X***3 | Connector-Long, Orfs | |
| 67 | P***0 | Hose Assy-Thd 0x90 | |
| 67 | P***6 | Hose Assy-Orfs 0x90 | |
| 7 | 3***0 | Accumulator | |
| 71 | P***9 | HOSE ASSY-ORFS 0X90 | |
| 72 | P***9 | Hose Assy-Syn 0x90 | |
| 72 | X***1 | Hose Assy-Orfs 0x90 | |
| 77 | P***1 | Hose Assy-Syn Thd | |
| 77 | X***3 | Hose Assy-Synf,Orfs | |
| 8 | 3***0 | Switch-Pressure | |
| 80 | S***1 | O-RING | |
| 81 | S***1 | O-RING | |
| 82 | P***8 | Hose Assy-Orfs 0x90 | |
| 83 | X***3 | Tee-R/Type,Swivel,Orfs | |
| 84 | X***4 | Plug-Orfs | |
| 85 | 3***0 | Connector-Test | |
| 9 | 3***0 | Switch-Pressure |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
